Замена боковой платы ввода/вывода Lenovo ThinkPad E14 Gen 2
Если USB-порты, разъём для наушников или другие боковые подключения на вашем Lenovo ThinkPad E14 Gen 2 не работают, боковая плата ввода/вывода может быть повреждена и требовать замены. Боковая плата ввода/вывода управляет многими внешними соединениями ноутбука, позволяя периферийным устройствам и аксессуарам обмениваться данными с системой.
Перед заменой боковой платы ввода/вывода проверьте страницы устранения неполадок Lenovo ThinkPad E14 Gen 2, чтобы исключить проблемы с программным обеспечением или драйверами.
Чтобы получить доступ к боковой плате ввода/вывода, вам потребуется снять заднюю крышку и отсоединить кабели, которые соединяют её с материнской платой.
Предупреждение: Перед началом ремонта выключите и отключите ноутбук от питания. Обращайтесь с кабелями и разъёмами аккуратно, чтобы не повредить новую плату и прилегающие компоненты.
Шаг 1

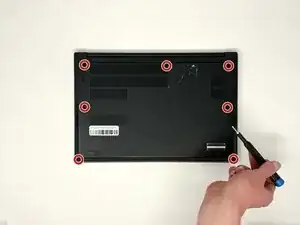

Открутите семь винтов 8 мм на задней панели вашего устройства отверткой JIS #000.
Шаг 2

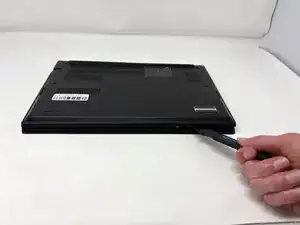

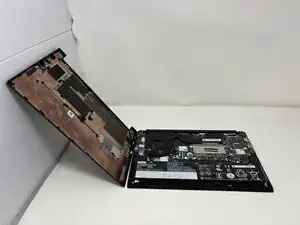

Используйте инструмент «Jimmy» для поддевания и снятия задней крышки устройства.
Шаг 3

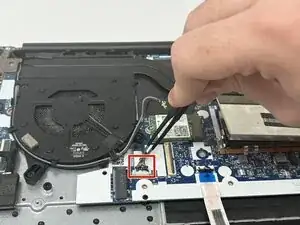

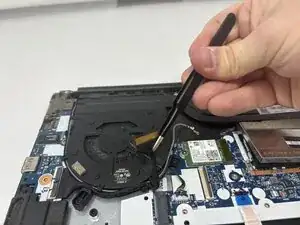

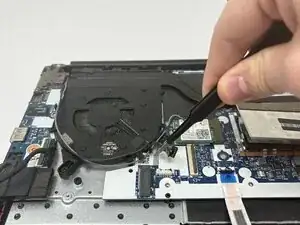

Пинцетом для точных работ аккуратно отсоедините провод термодатчика (тонкие серый и чёрный провода) от беспроводной карты.
Шаг 4

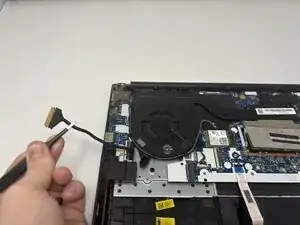

Пинцетом для точных работ аккуратно отсоедините провод материнской платы (толстый чёрный провод, обмотанный термолентой).
Шаг 5

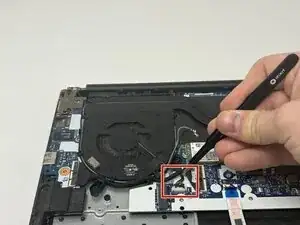

Пинцетом для точных работ аккуратно отсоедините кабель питания вентилятора (пучок тонких проводов) от материнской платы.
Шаг 6

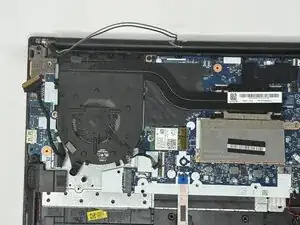

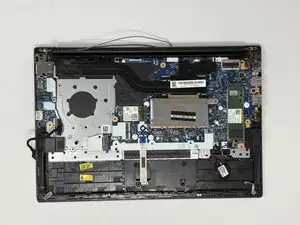

Отведите все отсоединённые провода (провод термодатчика, провод материнской платы, кабель питания вентилятора) в сторону.
Шаг 7
Снимите три винта 7 мм отверткой JIS #00.
Шаг 8

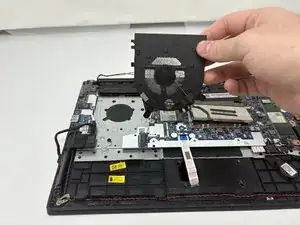

Снимите охладительный вентилятор с устройства.
Шаг 9

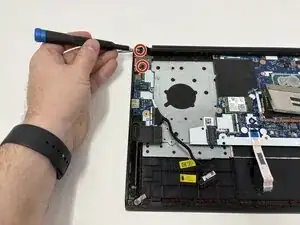

Снимите два винта 7 мм отверткой JIS #000.
Шаг 10

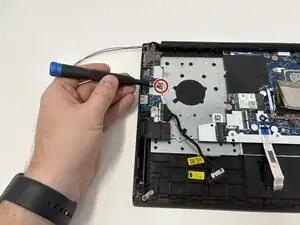

Снимите винт 3 мм отверткой JIS #000.
Шаг 11

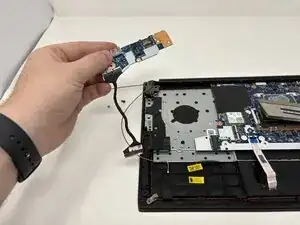

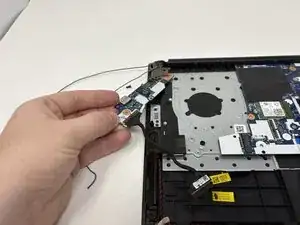

Аккуратно извлеките боковую плату ввода/вывода.
Заключение
Для повторной сборки устройства выполните эти шаги в обратном порядке.
