Замена вентилятора Lenovo Thinkpad E540
Следуйте этому руководству, чтобы заменить вентилятор в вашем ноутбуке Lenovo ThinkPad E540.
Шаг 1
Отодвиньте переключатели разблокировки аккумулятора в стороны.
Шаг 2
Удалите аккумулятор.
Шаг 3

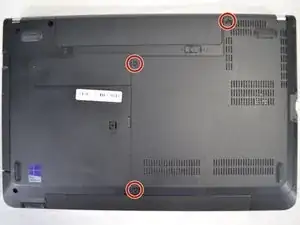

Удалите три винта Phillips #00 длиной 1.2 мм с нижней панели.
Шаг 4

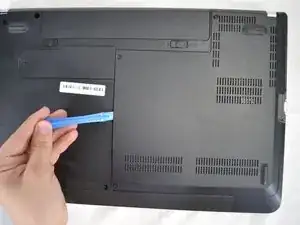

Используйте пластиковый инструмент для открытия, чтобы снять нижнюю панель.
Шаг 5

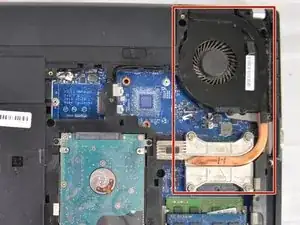

Радиатор и вентилятор соединены. Вам нужно удалить их одновременно.
Радиатор и вентилятор расположены с правой стороны.
Шаг 6
Удалите два винта Phillips #0 длиной 1 мм с вентилятора.
Открутите четыре винта Phillips #0 длиной 2 мм с радиатора.
Винты на радиаторе останутся прикрепленными к нему.
Шаг 7

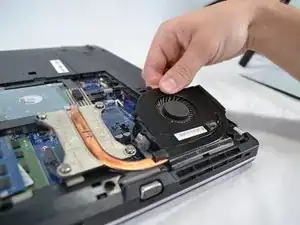

Чтобы снять радиатор и вентилятор, потяните вентилятор вверх и к центру.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
