Замена вентилятора и радиатора Lenovo ThinkPad E14 Gen 4
Lenovo ThinkPad E14 Gen 4 — это 14-дюймовый бизнес-ноутбук, доступный с процессорами 12-го поколения Intel Core или AMD Ryzen серии 5000, в основном ориентированный на профессиональное использование. Среди ключевых особенностей — высокоскоростное накопительное устройство до SSD Gen 4, Wi-Fi 6 и набор портов, включая USB-C.
Используйте данное руководство, когда потребуется очистить или заменить вентилятор и/или радиатор или обновить термопасту в устройстве. Перед началом ремонта убедитесь, что устройство отключено от всех источников электропитания.
Если Вам нужно нанести термопасту, ознакомьтесь с этим подробным руководством.
Предупреждение: Термопаста обеспечивает передачу тепла от процессора к радиатору. Сборка компьютера без нанесения термопасты приведёт к перегреву процессора и его необратимому повреждению.
Шаг 1
Ослабьте все семь винтов с фиксацией на задней панели устройства с помощью отвёртки Phillips #1.
Шаг 2
Вставьте расширитель в зазор около петель.
Перемещаясь от петель к передней части, аккуратно разъедините заднюю панель ноутбука с основным корпусом.
Вы должны услышать слабые щелчки и увидеть небольшой зазор при разделении деталей.
Лучше всего использовать пластиковые расширители при работе с электроникой, такой как телефоны, планшеты и ноутбуки, поскольку они спроектированы так, чтобы скорее сломаться сами, чем повредить устройство.
Шаг 3
Осторожно поднимите ослабленную панель от ноутбука.
Перед тем как поднимать панель, убедитесь, что она была отсоединена от всех краёв и углов устройства. Попытка снять заднюю панель, когда какая-либо её часть всё ещё крепко прикреплена к ноутбуку, может повредить устройство.
Шаг 4
Демонтируйте все пять винтов длиной 5 мм от аккумулятора с помощью отвёртки Phillips #1.
Шаг 5
Используя тканевую петлю, отключите кабели аккумулятора от их разъёмов внутри устройства.
Шаг 6
Поднимите аккумулятор из устройства.
Шаг 7

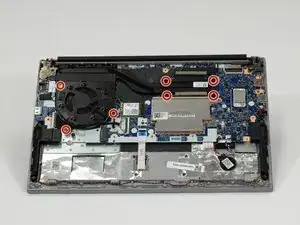

Ослабьте семь винтов вентилятора и радиатора с помощью отвёртки Phillips #1.
Шаг 8

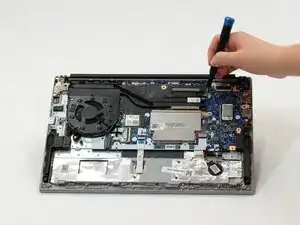

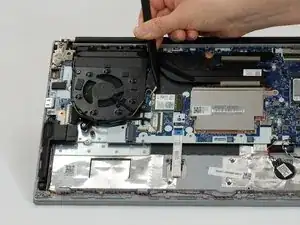

Отключите разъём вентилятора от материнской платы.
Он находится под другим проводом, поэтому может быть немного трудно его извлечь.
Шаг 9

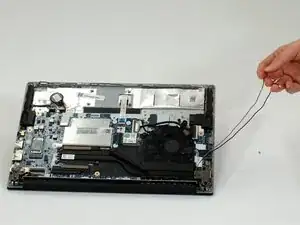

Отключите и размотайте коаксиальные провода, подключённые к карте беспроводной сети.
Серый провод подключается к основному разъёму, а чёрный — к вспомогательному.
Шаг 10

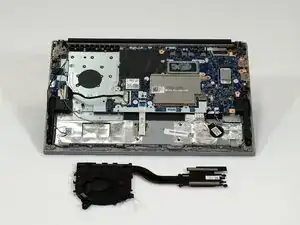

Поднимите вентилятор и радиатор из устройства.
Они прикреплены в основании и могут быть разделены, но разъединяйте только при замене и/или очистке.
Шаг 11

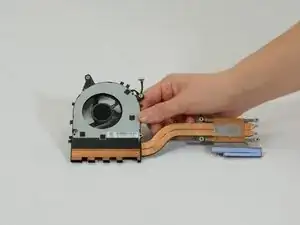

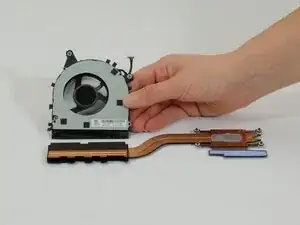

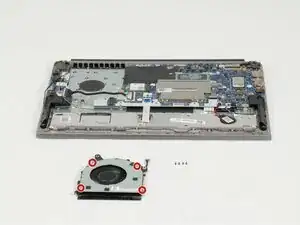

Чтобы очистить вентилятор, открепите его от радиатора и переверните.
Открутите четыре винта длиной 3 мм с помощью отвёртки Phillips #1 и снимите заднюю крышку для прямого доступа к вентилятору.
Шаг 12

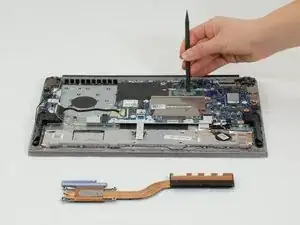

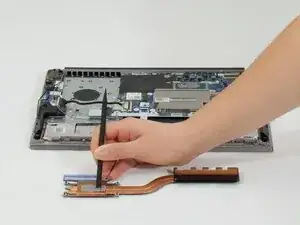

Термопаста может потребовать замены перед установкой компонентов на место. Проверьте место, где ранее был прикреплён радиатор; если поверхность кажется высохшей, её необходимо очистить.
Убедитесь, что удалена вся старая термопаста перед нанесением новой.
Завершение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
