Замена вентилятора Lenovo IdeaPad 3-15IML05

Ноутбуки

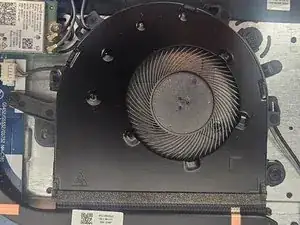

В этом руководстве описан процесс замены вентилятора в вашем Lenovo IdeaPad 3-15IML05. Со временем пыль или неисправный вентилятор могут привести к перегреву и сбоям в работе системы. Следуя этим шагам, вы сможете заменить вентилятор и восстановить оптимальную производительность охлаждения вашего ноутбука.

Перед началом ремонта убедитесь, что ваш ноутбук выключен и отключен от блока питания.

Шаг 1

Перед началом разрядите аккумулятор ниже 25%, выключите устройство и отключите все периферийные устройства.

Используйте отвертку Phillips #1, чтобы удалить следующие винты:

Шесть винтов по 7 мм

Четыре винта по 4 мм

Шаг 2

Вставьте пластиковую лопатку в шов между нижней крышкой и шасси.

Проведите лопаткой по всему периметру, пока все пластиковые зажимы не будут освобождены.

Уберите нижнюю крышку.

Прикладывание силы к задней крышке может привести к поломке пластиковых зажимов.

При сборке положите крышку ровно и нажмите по краям, чтобы закрепить её на пластиковых зажимах.

Шаг 3

Используйте пластиковую лопатку или ногтевую пластину, чтобы аккуратно вытянуть разъем батареи JST из гнезда.

Тянущийся за кабель может повредить разъем.

Шаг 4

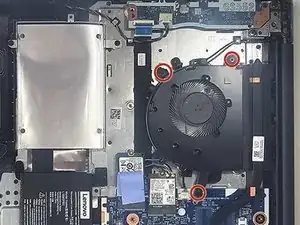

Используйте отвертку Phillips, чтобы удалить три винта, закрепляющие вентилятор на шасси.

Шаг 5

Удерживайте вкладку на конце кабеля и медленно и плавно вытяните разъем из гнезда, чтобы отключить кабель вентилятора.

Будьте осторожны, чтобы не повредить гнездо на материнской плате при отключении кабеля вентилятора.

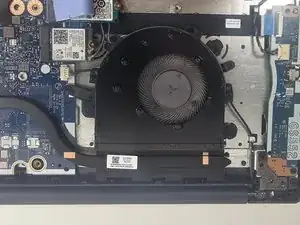

Отключите вентилятор от радиатора.

Аккуратно снимите черный провод с зажимов вокруг края вентилятора.

Поднимите вентилятор из ноутбука, чтобы удалить его.

Если вы испытываете сопротивление, дважды проверьте, были ли удалены винты и соединения.

Заключение

Для сборки устройства выполните приведенные выше шаги в обратном порядке

Перевод руководства с ifixit.com
