Замена SSD в Lenovo IdeaPad 3-15IIL05
Используйте это руководство, чтобы заменить M.2 2242 SSD в ноутбуке Lenovo IdeaPad 3-15IIL05.
Этот ноутбук совместим с SSD PCIe NVMe Gen 3 и 4.
Перед началом ремонта по возможности сделайте резервную копию текущего SSD. Если вы заменяете SSD, на котором установлена операционная система, заранее ознакомьтесь с утилитой клонирования диска, чтобы подготовиться к переносу данных на новый SSD.
Шаг 1
Разрядите аккумулятор ноутбука ниже 25% перед началом ремонта — заряженный аккумулятор может загореться при повреждении.

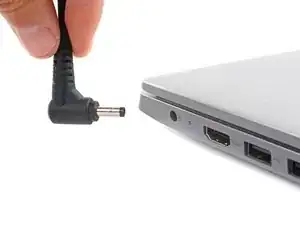

Отключите все кабели и полностью выключите ноутбук.
Шаг 2

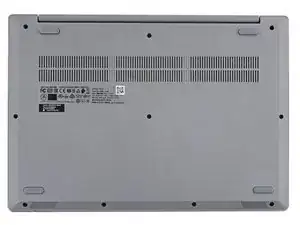

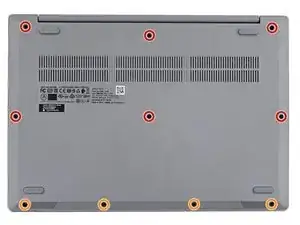

Отвинтите крестовой отверткой десять винтов, фиксирующих заднюю крышку:
Шесть винтов длиной 7.6 мм
Четыре винта длиной 4.7 мм
Шаг 3
Пластиковые защёлки удерживают заднюю крышку на раме. Вы услышите и почувствуете, как защёлки освобождаются.

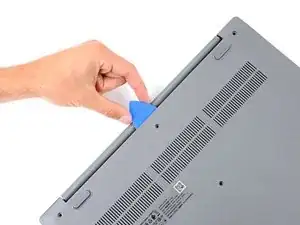

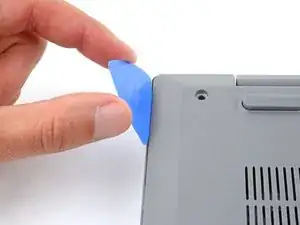

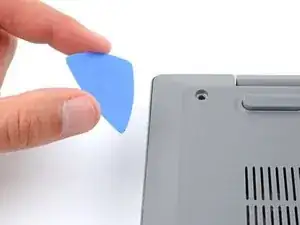

Вставьте плоскую сторону медиатора между верхним левым углом задней крышки и рамой.

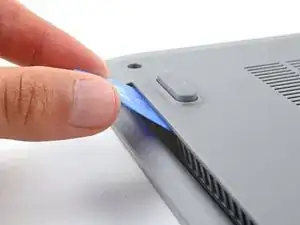

Затем наклоните медиатор вниз примерно под углом 45 градусов.
Шаг 4
Держите медиатор под углом около 45 градусов, скользя им вдоль переднего и боковых краёв, чтобы помочь освободить защёлки.

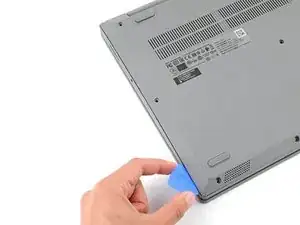

Сдвиньте медиатор к нижнему левому углу ноутбука, чтобы освободить левые защёлки.
Шаг 5

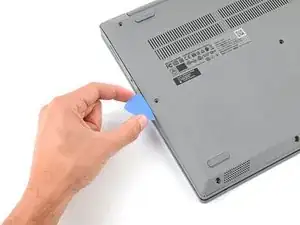

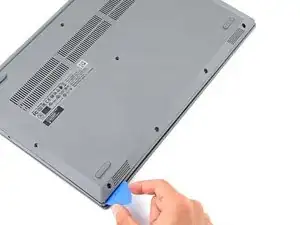

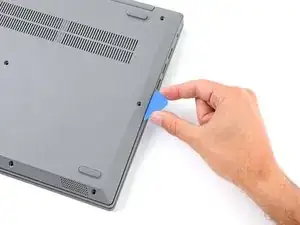

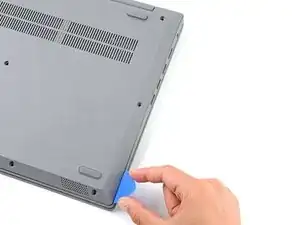

Сдвиньте медиатор к нижнему правому углу, чтобы освободить нижние защёлки.
Шаг 6

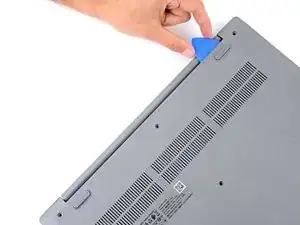

Сдвиньте медиатор к верхнему правому углу, чтобы освободить правые защёлки.
Шаг 7

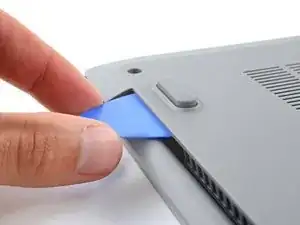

Вставьте плоский конец медиатора между задней крышкой и рамой, слева от правой петли.
Подденьте медиатором заднюю крышку вверх, чтобы освободить верхние правые защёлки.
Оставьте медиатор вставленным рядом с правой петлёй.
Шаг 8
Наклоните медиатор вверх примерно под углом 45 градусов.

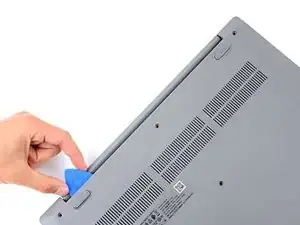

Сдвиньте медиатор к верхнему левому углу, чтобы освободить оставшиеся защёлки.
Шаг 9

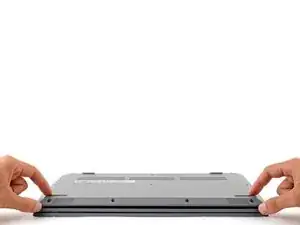

Снимите заднюю крышку.
При сборке положите заднюю крышку на раму и плотно прижмите по периметру, чтобы защёлки вошли на место.
Шаг 10

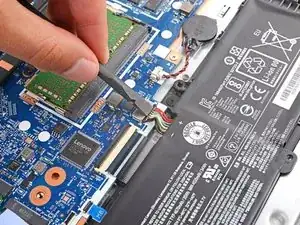

Используйте плоский конец лопатки, чтобы аккуратно вытолкнуть разъём батареи из гнезда на материнской плате.
Шаг 11

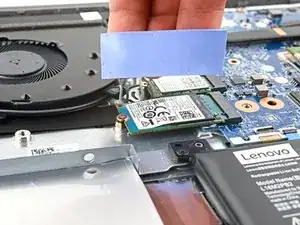

Тонкая теплопроводящая прокладка покрывает SSD. Если вы планируете повторно использовать её, будьте особенно осторожны на этом шаге.

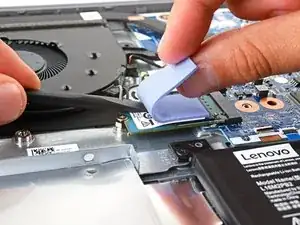

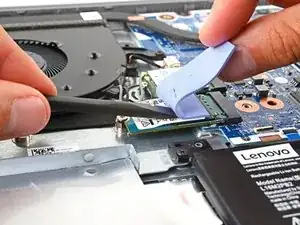

Осторожно приподнимите левый край теплопроводящей прокладки.
Аккуратно просуньте плоский конец лопатки под прокладку и двигайте взад и вперёд, постепенно отслаивая прокладку.
Снимите теплопроводящую прокладку.
Отложите прокладку и при сборке примените её к новому SSD.
Если при снятии вы порвали прокладку, не волнуйтесь — её всё ещё можно использовать.
Шаг 12

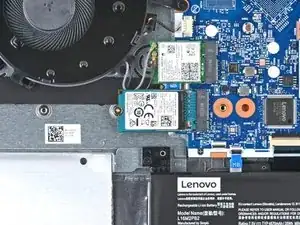

Отвинтите крестовой отверткой винт длиной 3 мм, фиксирующий SSD.
После удаления винта SSD поднимется под небольшим углом.
Шаг 13

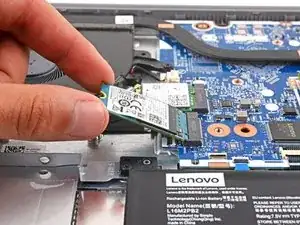

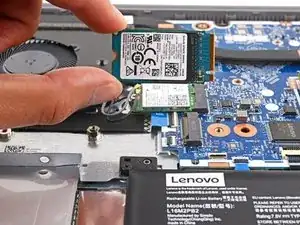

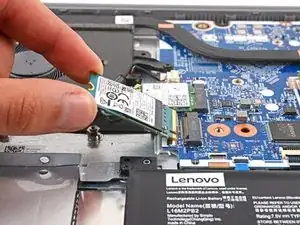

Выньте SSD из его гнезда и удалите его.
При сборке вставляйте SSD в гнездо под небольшим вниз направленным углом.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Проверьте ремонт, запустив аппаратные тесты с помощью Lenovo Diagnostics.
Утилизируйте электронные отходы в центре, сертифицированном по стандарту R2 или e-Stewards.
Ремонт не удался? Попробуйте базовое устранение неполадок или обратитесь за помощью к сообществу Answers.
