Замена USB-платы Lenovo IdeaPad 3-15IML05

Перед началом разрядите батарею до уровня ниже 25%, выключите устройство и отключите все периферийные устройства.

Используйте отвёртку Phillips #1, чтобы выкрутить следующие винты:

Шесть винтов по 7 мм

Четыре винта по 4 мм

Вставьте медиатор для вскрытия в зазор между нижней крышкой и шасси.

Проведите медиатором вокруг всего периметра, пока все пластиковые защёлки не освободятся.

Снимите нижнюю крышку.

Сильное принуждение при открытии задней крышки может сломать пластиковые защёлки.

При сборке положите крышку ровно и прижмите по краям, чтобы зафиксировать её в пластиковых защёлках.

Используйте пластиковую лопатку или ноготь, чтобы аккуратно выжать разъём JST батареи из его гнезда.

Тянуть непосредственно за кабель может повредить разъём.

Возьмитесь за язычок на конце гибкого кабеля и медленно и равномерно вытяните разъём из его гнезда, чтобы отсоединить кабель вентилятора.

Будьте аккуратны, чтобы не повредить гнездо на материнской плате при отсоединении кабеля вентилятора.

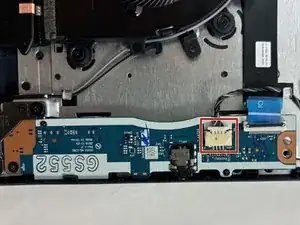

Используйте лопатку или чистый ноготь, чтобы поднять фиксирующую защёлку ZIF‑разъёма — это положение разблокировано.

Используйте максимально широкий инструмент, чтобы не повредить нежные оси петли.

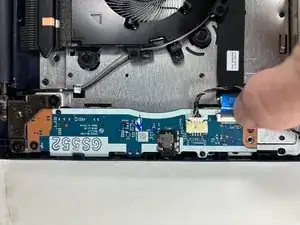

Используйте пинцет или пальцы, чтобы аккуратно вытянуть кабель из гнезда за синий язычок.

Для повторного подключения убедитесь, что фиксирующая защёлка поднята, аккуратно вставьте кабель, затем опустите защёлку, чтобы зафиксировать кабель. Кабель должен входить в гнездо без значительного усилия. Если возникают проблемы, выньте его, проверьте, что защёлка полностью разблокирована, и попробуйте снова.

Используйте отвёртку Phillips #0, чтобы выкрутить три винта 3 мм, закрепляющих USB‑плату в шасси.

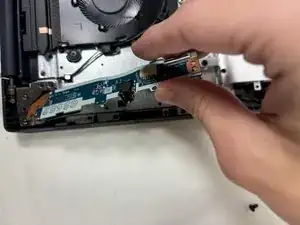

Аккуратно извлеките USB‑плату из рамки.

Будьте осторожны при извлечении платы, чтобы разъёмы не оторвались от края корпуса.
