Замена радиатора в Lenovo IdeaPad 3-15IIL05

Дождитесь разрядки батареи ноутбука ниже 25% перед началом ремонта — заряженная батарея может воспламениться при повреждении.

Отключите все кабели и полностью выключите ноутбук.

Отверткой Phillips удалите десять винтов, крепящих заднюю крышку:

Шесть винтов длиной 7.6 мм

Четыре винта длиной 4.7 мм

Пластиковые защёлки фиксируют заднюю крышку к рамке. Вы услышите и почувствуете, как защёлки отпускаются.

Вставьте плоскую сторону инструмента для вскрытия между верхним левым углом задней крышки и рамкой.

Наклоните инструмент вниз примерно под углом 45 градусов.

Держите инструмент для вскрытия под углом примерно 45 градусов, скользя им вдоль переднего и боковых краёв, чтобы освободить защёлки.

Просуньте инструмент к нижнему левому углу ноутбука, чтобы освободить левые защёлки.

Просуньте инструмент для вскрытия к нижнему правому углу, чтобы освободить нижние защёлки.

Просуньте инструмент для вскрытия к верхнему правому углу, чтобы освободить правые защёлки.

Вставьте плоский конец инструмента для вскрытия между задней крышкой и рамкой, слева от правого шарнира.

Подденьте заднюю крышку инструментом, чтобы освободить верхние правые защёлки.

Оставьте инструмент вставленным рядом с правым шарниром.

Наклоните инструмент вверх примерно под углом 45 градусов.

Просуньте инструмент для вскрытия к верхнему левому углу, чтобы освободить оставшиеся защёлки.

Снимите заднюю крышку.

При сборке положите заднюю крышку на рамку и плотно прижмите по периметру, чтобы защёлки полностью вошли в зацепление.

Используйте плоский конец лопатки, чтобы аккуратно вытолкнуть разъём аккумулятора из его гнезда на материнской плате.

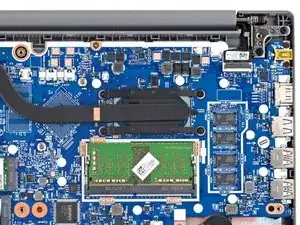

Отверткой Phillips ослабьте четыре винта с фиксатором, крепящие радиатор.

При сборке затягивайте винты радиатора в «X»-образном порядке. Например: верхний левый, нижний правый, верхний правый, нижний левый.

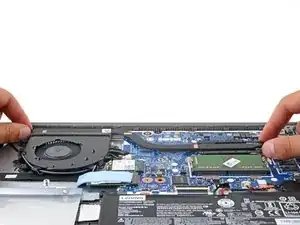

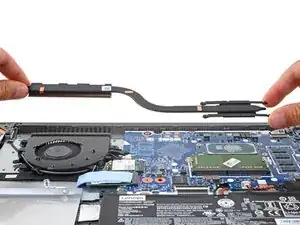

Снимите радиатор.

При снятии радиатора вы можете почувствовать небольшое сопротивление, так как термопаста сцепляет его с процессором.

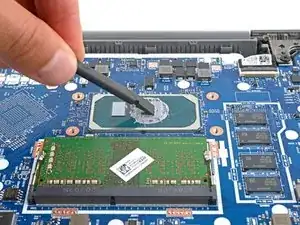

Перед установкой нового радиатора следуйте этому руководству, чтобы очистить процессор и нанести термопасту заново.

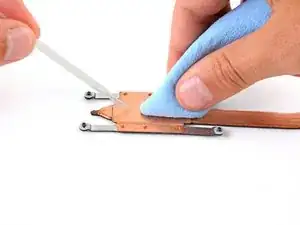

Если вы просто повторно наносите термопасту, а не заменяете радиатор, также очистите нижнюю поверхность радиатора.
