Замена вентилятора в Lenovo IdeaPad 3-15IIL05

Разрядите батарею ноутбука ниже 25% перед началом ремонта — заряженная батарея может загореться при повреждении.

Отключите все кабели и полностью выключите ноутбук.

С помощью крестовой отвертки отвинтите десять винтов, крепящих заднюю крышку:

Шесть винтов длиной 7.6 мм

Четыре винта длиной 4.7 мм

Пластиковые защелки фиксируют заднюю крышку к раме. Вы услышите и почувствуете, как защелки отпускаются.

Вставьте плоскую сторону инструмента для открывания между верхним левым углом задней крышки и рамой.

Наклоните инструмент вниз примерно под углом 45 градусов.

Держите инструмент для открывания под углом примерно 45 градусов, сдвигая его вдоль переднего и боковых краев, чтобы освободить защелки.

Сдвиньте инструмент к нижнему левому углу ноутбука, чтобы освободить левые защелки.

Сдвиньте инструмент для открывания к нижнему правому углу, чтобы освободить нижние защелки.

Сдвиньте инструмент для открывания к верхнему правому углу, чтобы освободить правые защелки.

Вставьте плоский конец инструмента для открывания между задней крышкой и рамой, слева от правой петли.

Подденьте заднюю крышку инструментом, чтобы освободить верхние правые защелки.

Оставьте инструмент вставленным рядом с правой петлей.

Наклоните инструмент вверх примерно под 45 градусов.

Сдвиньте инструмент для открывания к верхнему левому углу, чтобы освободить оставшиеся защелки.

Снимите заднюю крышку.

При сборке положите заднюю крышку на раму и сильно прижмите по периметру, чтобы все защелки встали на место.

Используйте плоский конец лопатки для аккуратного нажатия на разъем батареи, чтобы выдвинуть его из гнезда на материнской плате.

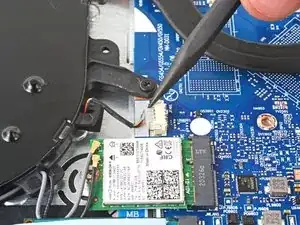

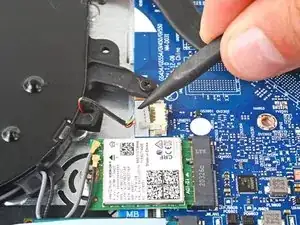

Нажимайте попеременно по сторонам разъема кабеля вентилятора лопаткой, чтобы «вытащить» его из гнезда.

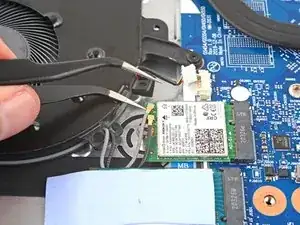

Просуньте один рукав изогнутых пинцетов под наконечник серого антенного кабеля, подключенного к карте WLAN.

Осторожно поднимите строго вверх, чтобы отключить кабель.

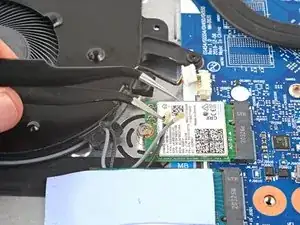

Повторите тот же процесс для отключения черного антенного кабеля.

Чтобы снова подключить соединители антенн такого типа, совместите разъем с гнездом и прижмите плоским концом лопатки. Разъем должен защелкнуться. Это может быть сложно и потребует нескольких попыток.

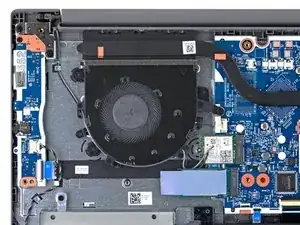

С помощью крестовой отвертки отвинтите три винта, крепящие вентилятор:

Два винта длиной 4.4 мм

Один винт длиной 5.6 мм

Перед установкой винтов при обратной сборке убедитесь, что черный и серый антенные кабели не находятся под вентилятором.

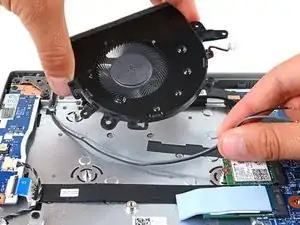

Поднимите вентилятор и аккуратно выведите черный и серый антенные кабели из их защелок на краю вентилятора.

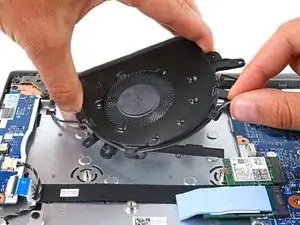

Снимите вентилятор.
