Замена оперативной памяти Lenovo IdeaPad 3-15IML05

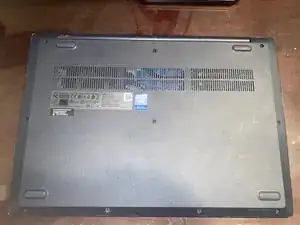

Переверните ноутбук так, чтобы нижняя часть была направлена вверх.

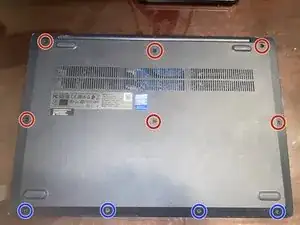

Всего имеется 10 винтов.

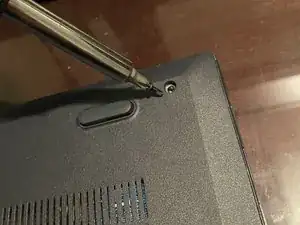

С помощью отвертки PH1 выкрутите 6 винтов (5 см) в верхнем и среднем рядах. Также с помощью отвертки PH1 выкрутите 4 винта (3 см) в нижнем ряду.

После удаления всех винтов подготовьте пластиковые лопатки для вскрытия.

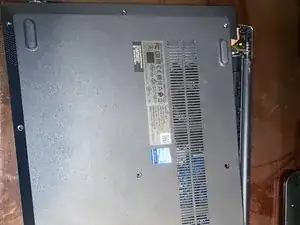

Далее приподнимите нижнюю крышку и используйте лопатку, чтобы отщелкнуть панель.

Совет №1: Проще всего начинать поддевать крышку рядом с вентиляционными отверстиями на задней части ноутбука. Затем двигайтесь по периметру крышки.

Совет №2: В качестве альтернативы лопатке можно использовать монету.

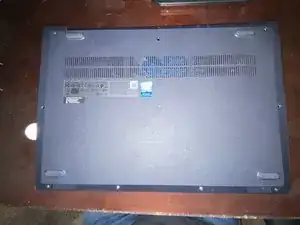

После освобождения всех защёлок нижняя крышка должна отойти. Отложите нижнюю крышку в сторону.

Когда вы работаете с материнской платой, обратите внимание на батарею компьютера.

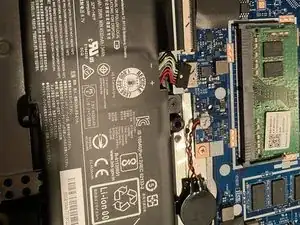

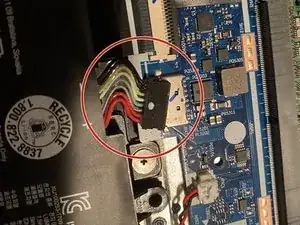

Для вашей безопасности и безопасности ноутбука, пожалуйста, отсоедините кабель аккумулятора.

Осторожно вытяните кабель батареи. Не применяйте силу, чтобы не повредить материнскую плату или аккумулятор.

Совет: Возможно, будет проще вынуть аккумулятор полностью, но это необязательно.

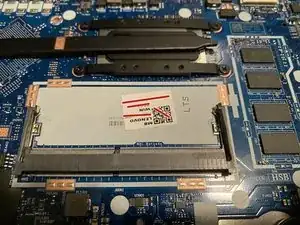

После отключения аккумулятора обратите внимание на модуль DDR4, расположенный под радиатором.

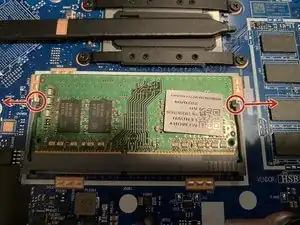

Чтобы извлечь модуль, аккуратно отведите две пластиковые защёлки (показаны на изображении 1) от модуля. Это освободит модуль. Не тяните слишком сильно и не отводите защёлки далеко от их исходного положения.

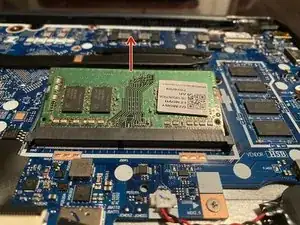

После этого модуль должен принять вид, показанный на изображении 2. Затем аккуратно потяните модуль прочь от материнской платы. НЕ тяните его строго вверх. Повторюсь: тяните в сторону от материнской платы.

После извлечения модуля материнская плата должна выглядеть как на изображении 3.

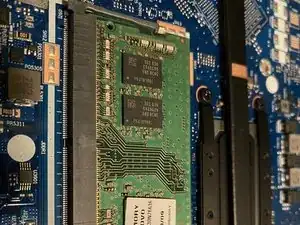

Установка нового модуля оперативной памяти довольно проста. Аккуратно вставьте модуль в гнездо (в этом примере я использовал тот же модуль, с которого начал).

Далее аккуратно нажмите на модуль, чтобы защёлкнуть его на место.

Если модуль трудно зафиксировать, повторно отведите пластиковые защёлки и повторите шаг.

Можно слегка потянуть за модуль, чтобы убедиться, что он надежно закреплён.

Поздравляем, вы успешно установили модуль оперативной памяти в Lenovo IdeaPad 3-15IML05!
