Замена дисплея Asus VivoBook X202E-DB21T
Дисплей используется для отображения изображений, передаваемых материнской платой. Это руководство показывает только полную замену дисплея, так как дисплей состоит из нескольких частей, склеенных друг с другом. Однако для замены любой составляющей экрана дисплей должен быть полностью снят.
Шаг 1
Положите устройство крышкой с этикетками вверх.
Отверткой Phillips #1 выкрутите четыре винта 8 мм у задней части.
Той же отверткой выкрутите четыре винта 5 мм в передней части.
Той же отверткой выкрутите один винт 9 мм в центре.
Убедитесь, что устройство выключено и отключено от питания.
Шаг 2
Снимите заднюю крышку, аккуратно поддев лопаткой.
Шаг 3
Снимите восемь винтов 5 мм с помощью отвертки Phillips #1.
Не проколите аккумулятор.
Шаг 4

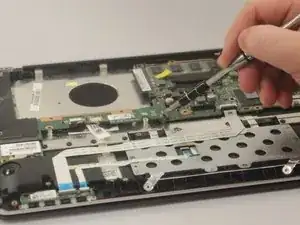

Отключите ленточный кабель аккумулятора от материнской платы.
Шаг 5
Удалите аккумулятор из ноутбука.
Шаг 6

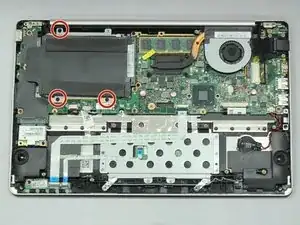

Открутите три винта 4 мм, удерживающие жесткий диск на плате.
Шаг 7

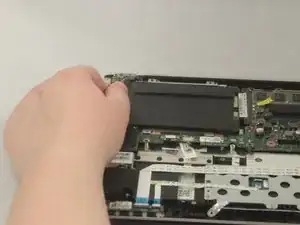

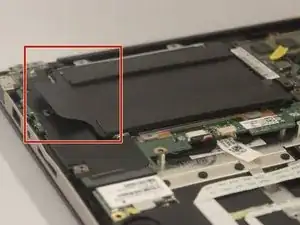

Потяните за язычок с левой стороны жесткого диска и медленно отсоедините его от платы.
Шаг 8

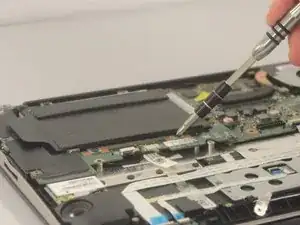

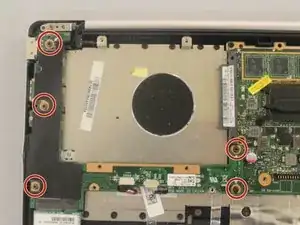

Открутите пять винтов 5 мм, удерживающих левую плату вместе.
Шаг 9

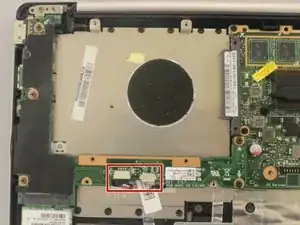

Отключите два разъема на левой плате.
Шаг 10

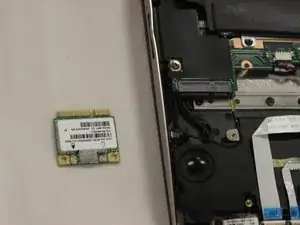

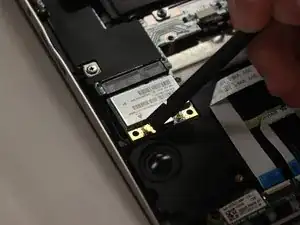

Снимите один винт 3 мм, закрепляющий звуковой чип.
Отключите звуковой чип.
Удалите звуковой чип.
Шаг 11

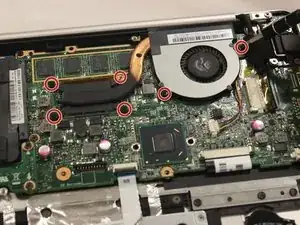

Снимите шесть винтов 4 мм, удерживающих вентилятор и крышку процессора.
Шаг 12

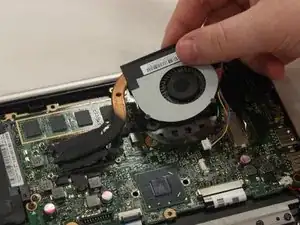

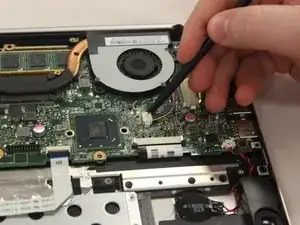

Отключите вентилятор.
Снимите вентилятор и крышку процессора.
Шаг 13

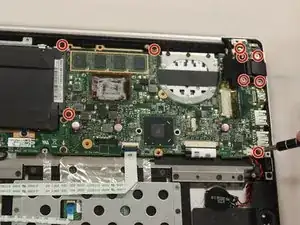

Открутите девять винтов 4 мм, удерживающих правую плату вместе.
Шаг 14

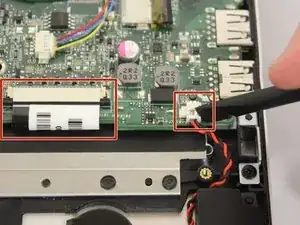

Отключите два оставшихся разъема на плате.
Шаг 15

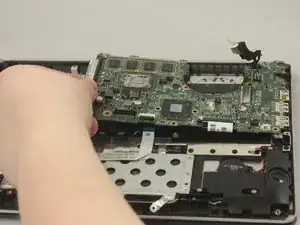

Снимите правую плату.
Шаг 16

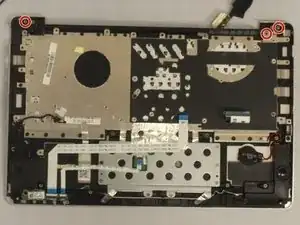

Открутите три винта 5 мм, крепящие дисплей к основному корпусу компьютера.
Шаг 17

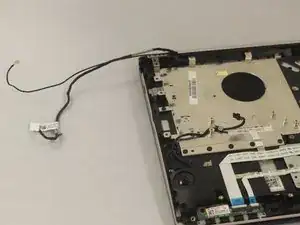

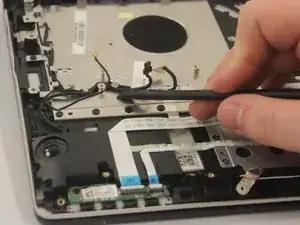

Отсоедините кабели, идущие от дисплея.
Шаг 18

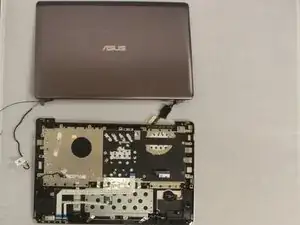

Откиньте экран от основного корпуса компьютера.
Снимите экран.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
