Замена динамиков Asus K50IJ

Сдвиньте защёлку, чтобы открыть крышку батареи, расположенную в левом нижнем углу ноутбука.

Поднимите открывшуюся кромку и снимите крышку батарейного отсека.

Нажмите на защёлки батареи и поднимите её. Батарея должна легко выйти.

Используя отвертку PH1, удалите четыре винта 4,75 мм, которые расположены на вентиляционной панели.

Удалите один винт 0,5 мм, расположенный в правом верхнем углу отсека для батареи.

Снимите нижнюю панель, сдвинув её в сторону петель и поддев заднюю панель вверх.

Отключите кабель вентилятора, вытащив его.

Используя отвертку PH1, удалите три винта 0,75 мм, обозначенные как 1, 2 и 3 на вентиляторе. ПРИМЕЧАНИЕ: рядом с этими винтами нанесены метки "1", "2" и "3".

Поднимите вентилятор пальцами.

Используя отвертку PH1, удалите два винта 0,75 мм со стороны петель ноутбука.

Используя отвертку PH1, удалите четыре винта 0,75 мм с медного радиатора. Они будут обозначены цифрами 1–4.

Выньте медный радиатор из ноутбука.

Используя отвертку PH1, удалите четыре винта 0,75 мм крепления динамика, расположенные в правом нижнем углу ноутбука.

Потяните за чёрную вкладку на динамике, чтобы сдвинуть динамик назад, и поднимите динамик, вынув его из ноутбука.

Используя отвертку PH1, удалите пять винтов 0,5 мм с кардридера SD, расположенного в нижней средней части ноутбука.

Сдвиньте кардридер и выньте его.

Отсоедините белый и чёрный провода от Wi‑Fi карты, расположенной в центральной части ноутбука.

Используя отвертку PH1, удалите два винта 0,25 мм с Wi‑Fi карты.

Сдвиньте Wi‑Fi карту из её разъёма и извлеките её.

Используя отвертку PH1, удалите один винт 0,5 мм с привода, расположенный в правом верхнем углу ноутбука.

Вытяните дисковод из его отсека.

Используя отвертку PH1, удалите два винта 0,5 мм, крепящие оперативную память.

Сдвиньте и поднимите модуль памяти, вынув его из слота.

Используя отвертку PH1, удалите винт 0,75 мм из пластикового корпуса в правом нижнем углу ноутбука.

Отключите чёрный кабель в центральной части ноутбука.

Отключите проводной кабель в центральной части ноутбука.

Отключите провода и чёрные кабели от материнской платы, расположенные в верхнем левом углу ноутбука.

Используя отвертку PH1, открутите два винта 0,75 мм из верхнего левого угла материнской платы.

Используя отвертку PH1, удалите винт 0,75 мм из верхней средней части материнской платы.

Используя отвертку PH1, удалите винт 0,75 мм из верхнего среднего угла материнской платы.

Используя отвертку PH1, удалите три винта 0,75 мм из нижнего угла материнской платы.

Сзади материнской платы подключён ленточный кабель. Будьте осторожны, чтобы не повредить его.

Сдвиньте материнскую плату вправо и приподнимите её, но не вытаскивайте полностью.

Осторожно отключите ленточный кабель от нижней стороны материнской платы.

Ленточный кабель, подключённый к материнской плате, прикреплён к клавиатуре. Обязательно не повредите его.

Используйте металлическую лопатку или инструмент для вскрытия вдоль верхнего края клавиатуры, чтобы отщелкнуть её.

Используйте металлическую лопатку или инструмент для вскрытия, чтобы отщелкнуть пластиковые накладки петель.

Используйте отвертку PH1, чтобы выкрутить винты 0,75 мм из петель. В каждой петле по одному винту.

Будьте осторожны, чтобы не повредить кабели, прикреплённые к рамке экрана. Тяните их через корпус ноутбука аккуратно.

Экран должен отделиться от остальной части ноутбука.

Используя отвертку PH1, удалите винт 0,75 мм из нижней средней части, который ранее был закрыт.

Используя отвертку PH1, удалите винт 0,75 мм из нижней средней части, где ранее была клавиатура.

Снимите переднюю панель с ноутбука.

Переверните ноутбук. Порт зарядки находится в верхнем правом углу.

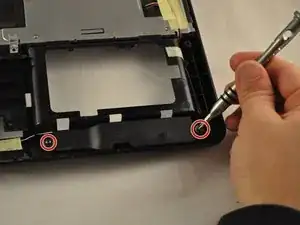

Используя отвертку PH1, удалите два винта 0,75 мм из динамика, расположенного в правом нижнем углу ноутбука.

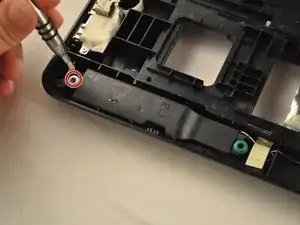

Используя отвертку PH1, удалите один винт 0,75 мм из другого динамика, расположенного в левом нижнем углу ноутбука.

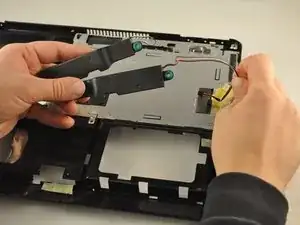

Провода закреплены лентой.

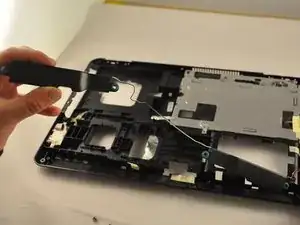

Поднимите оба динамика из рамки.
