Замена экрана ASUS K50IJ 15.6"

Сдвиньте защёлку, чтобы разблокировать крышку батареи, расположенную в левом нижнем углу ноутбука.

Подденьте выступ и снимите крышку отсека батареи.

Нажмите на защёлки батареи и приподнимите её. Батарея должна легко вынуться.

Используя крестообразную отвертку PH1, отверьните четыре винта 4,75 мм, расположенные на панели вентиляции.

Удалите один винт 0,5 мм, расположенный в правом верхнем углу отсека для батареи.

Снимите нижнюю панель, сдвинув её в сторону петель и приподняв заднюю панель вверх.

Отключите проводной разъём вентилятора, вытащив его.

Используя крестообразную отвертку PH1, отверьните три винта 3,75 мм, помеченные как 1, 2 и 3 на вентиляторе. ПРИМЕЧАНИЕ: рядом с этими винтами указаны метки "1", "2" и "3".

Поднимите вентилятор пальцами.

Используя крестообразную отвертку PH1, отверните два винта 0,75 мм со стороны петель ноутбука.

Используя крестообразную отвертку PH1, отверьните четыре винта 0,75 мм на медном теплоотводе. Они будут пронумерованы 1–4.

Извлеките медный теплоотвод из ноутбука.

Используя крестообразную отвертку PH1, отверьните четыре винта 0,75 мм на приводе, расположенном в правом нижнем углу ноутбука.

Потяните за чёрную язычок на приводе, чтобы сдвинуть привод назад, и извлеките его из ноутбука.

Используя крестообразную отвертку PH1, отверьните пять винтов 0,5 мм от считывателя SD-карт, расположенного в центрально-нижней части ноутбука.

Сдвиньте считыватель SD-карт и выньте его.

Отсоедините белый и чёрный провода от карты Wi‑Fi, расположенной в центральной части ноутбука.

Используя крестообразную отвертку PH1, отверьните два винта 0,25 мм от карты Wi‑Fi.

Выдвиньте карту Wi‑Fi из её разъёма для удаления.

Используя крестообразную отвертку PH1, отверьните один винт 0,5 мм от дисковода, расположенного в правом верхнем углу ноутбука.

Выдвиньте дисковод из его отсека.

Используя крестообразную отвертку PH1, отверьните два винта 0,5 мм от модуля оперативной памяти.

Сдвиньте и приподнимите модуль оперативной памяти, чтобы извлечь его из разъёма.

Используя крестообразную отвертку PH1, отверьните винт 0,75 мм в углу пластикового корпуса, расположенный в правом нижнем углу ноутбука.

Отключите чёрный кабель в центральной области ноутбука.

Отключите проводной разъём в центральной области ноутбука.

Отключите провода и чёрные кабели от материнской платы, расположенные в верхнем левом углу ноутбука.

Используя отвертку PH1, отверните два винта 0,75 мм в верхнем левом углу материнской платы.

Используя отвертку PH1, удалите винт 0,75 мм в верхней средней части материнской платы.

Используя отвертку PH1, удалите винт 0,75 мм в верхнем срединном углу материнской платы.

Используя отвертку PH1, удалите три винта 0,75 мм из нижнего угла материнской платы.

К задней части материнской платы подсоединён ленточный кабель. Будьте осторожны, чтобы не повредить его.

Сдвиньте материнскую плату вправо и приподнимите, но не вытягивайте полностью.

Аккуратно отключите ленточный кабель от нижней стороны материнской платы.

Ленточный кабель, подключённый к материнской плате, закреплён на клавиатуре. Не повредите его.

Используйте металлическую лопатку или инструмент для вскрытия вдоль верхнего края клавиатуры, чтобы защёлкнуть её и вынуть.

Используйте металлическую лопатку или инструмент для вскрытия, чтобы отщёлкнуть пластиковые накладки петель.

Используя отвертку PH1, удалите винты 0,75 мм с петель. На каждой петле по одному винту.

Будьте осторожны, чтобы не повредить кабели, прикреплённые к рамке экрана. Протаскивайте их через корпус аккуратно.

Экран должен отделиться от остальной части ноутбука.

Используя отвертку PH1, удалите винт 0,75 мм из нижней средней части, который ранее был закрыт.

Используя отвертку PH1, удалите винт 0,75 мм из нижней средней части, где ранее находилась клавиатура.

Снимите переднюю крышку с ноутбука.

Переверните ноутбук. Порт питания находится в верхнем правом углу.

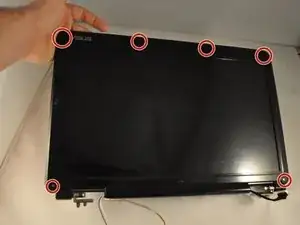

С помощью металлической лопатки снимите шесть резиновых заглушек винтов.

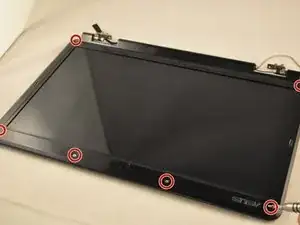

Используя отвертку PH1, удалите шесть винтов 0,75 мм с передней части рамки экрана.

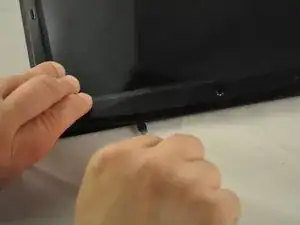

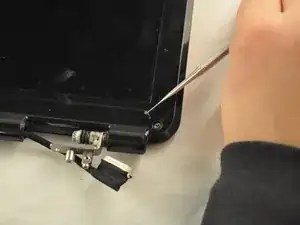

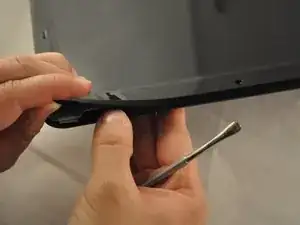

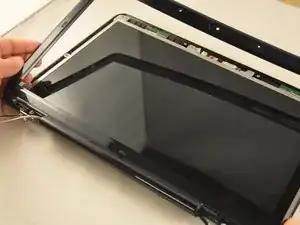

Используйте пластиковый инструмент для вскрытия или лопатку вдоль кромки рамки, чтобы поддеть и снять рамку.

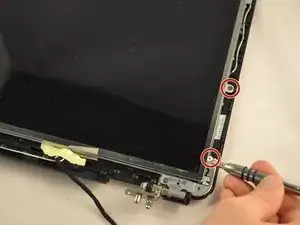

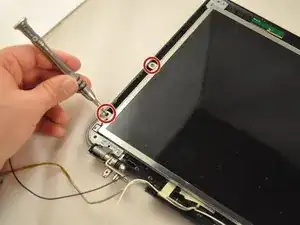

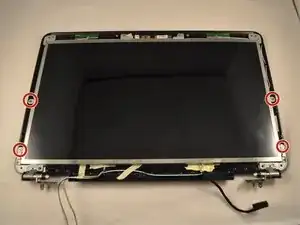

Используя отвертку PH1, удалите четыре нижних винта 0,75 мм из рамки экрана.

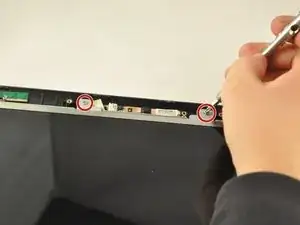

Используя отвертку PH1, удалите два винта 0,75 мм с верхней части рамки экрана.

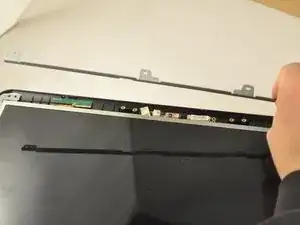

Снимите кронштейн с верхней части рамки экрана.

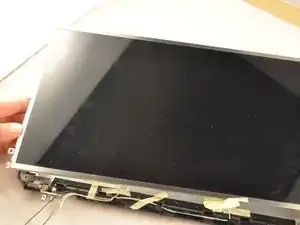

Поднимите экран и извлеките его.
