Замена узла дисплея HP Mini 1000

Закрыв корпус, положите Mini 1000 верхней частью вниз на ровную поверхность.

Сдвиньте оба защёлкивателя аккумулятора навстречу друг другу.

Поднимите аккумулятор из Mini 1000 со стороны, ближайшей к защёлкателям.

Удалите следующие два винта:

Один крестовой винт 6 мм

Один крестовой винт 4 мм

Чтобы облегчить снятие клавиатуры, рекомендуется толкнуть клавиатуру наружу одной рукой через отверстие (выделено на третьем изображении), расположенное на задней стороне Mini 1000.

Пока вы толкаете через отверстие одной рукой, другой рукой захватите левый верхний край и слегка потяните клавиатуру на себя.

Когда появится зазор, захватите клавиатуру и медленно поднимите её вверх вдоль верхнего периметра верхнего края.

Поднимите клавиатуру из верхнего корпуса, учитывая кабель, который всё ещё соединяет её с материнской платой.

Используйте ноготь или плоский конец лопатки, чтобы поднять фиксирующую шторку на ZIF-разъёме кабеля клавиатуры.

Убедитесь, что вы поддевали фиксирующую шторку, а не сам разъём.

Выньте кабель из разъёма и снимите клавиатуру.

Используйте ноготь или плоский конец лопатки, чтобы поднять фиксирующую шторку на ZIF-разъёме ленточного кабеля SIM-карты.

Убедитесь, что вы поддевали фиксирующую шторку, а не сам разъём.

Выньте ленточный кабель SIM-карты из разъёма и отлепите его от верхней части корпуса жёсткого диска.

Используйте ноготь или плоский конец лопатки, чтобы поднять фиксирующую шторку на ZIF-разъёме кабеля жёсткого диска.

Убедитесь, что вы поддевали фиксирующую шторку, а не сам разъём.

Удалите два крестовых винта 4,5 мм, крепящие жёсткий диск к нижнему корпусу.

Поднимите жёсткий диск вверх и выньте его из нижнего корпуса, осторожно обращаясь с его кабелем.

Используя заострённый конец лопатки, подденьте и снимите четыре пластиковые заглушки винтов с нижней стороны HP Mini 1000.

Существуют три различных варианта заглушек:

Две нижние заглушки имеют малую высоту и имеют выемку, предотвращающую неправильную установку

Правая верхняя заглушка выше по высоте и имеет выемку.

Левая верхняя заглушка выше по высоте и не имеет выемки.

Удалите четыре крестовых винта 7 мм, которые крепят верхний корпус к нижнему корпусу.

Переверните компьютер и откройте дисплей.

Удалите два крестовых винта 4,5 мм, фиксирующие верхний корпус к нижнему корпусу.

Вставьте плоский конец лопатки между верхним и нижним корпусом рядом с нижним правым углом дисплея.

Осторожно подденьте и покачивайте лопатку вверх, чтобы создать небольшой зазор между верхним и нижним корпусом.

Продолжайте описанное движение вдоль правого края верхнего корпуса, чтобы освободить защёлки, фиксирующие верхний корпус к нижнему корпусу.

Повторите ту же процедуру, описанную в предыдущем шаге, чтобы освободить защёлки вдоль левой стороны верхнего корпуса.

Возьмите верхний корпус и аккуратно приподнимите его слегка вверх, освобождая от оставшихся защёлок.

Верхний корпус всё ещё соединён ленточным кабелем тачпада с материнской платой. Пока не снимайте его полностью.

Положите верхний корпус поверх верхней части материнской платы.

Используйте ноготь или плоский конец лопатки, чтобы поднять фиксирующую шторку на ZIF-разъёме кабеля тачпада.

Убедитесь, что вы поддевали фиксирующую шторку, а не сам разъём.

Выньте ленточный кабель тачпада из разъёма.

Снимите верхний корпус с HP Mini 1000.

Если наклейка присутствует, отлепите её от верхней части платы Wi‑Fi, чтобы открыть доступ к разъёмам антенн Wi‑Fi.

Отожмите разъёмы антенн Wi‑Fi (всего 2) с платы Wi‑Fi.

При сборке не забудьте правильно подключить антенны к соответствующим клеммам. Антенна с зелёной маркировкой подключается к клемме "MAIN", а антенна с белой маркировкой — к клемме "AUX".

Удалите один винт с крестообразным шлицем (3 мм), крепящий плату Wi‑Fi к материнской плате.

После удаления винта с крестообразным шлицем, фиксирующего плату Wi‑Fi к материнской плате, плата должна приподняться со стороны, ближайшей к разъёмам антенн.

Возьмите плату Wi‑Fi и поднимите её прямо вверх, отсоединив от гнезда на материнской плате.

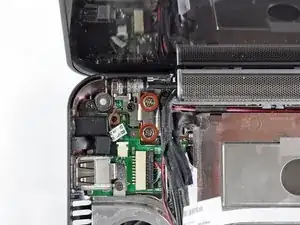

Удалите два винта с крестообразным шлицем (2,5 мм), крепящие радиатор к материнской плате.

Осторожно поднимите радиатор с поверхности материнской платы и выведите из‑под вентилятора изогнутую часть.

Перед повторной установкой радиатора обязательно нанесите новый слой теплопроводной пасты на процессор. У нас есть руководство по теплопроводной пасте, которое поможет.

Наносите новый слой теплопроводной пасты только на поверхность процессора. Процессор — это крупный чип, расположенный ближе всего к вентилятору.

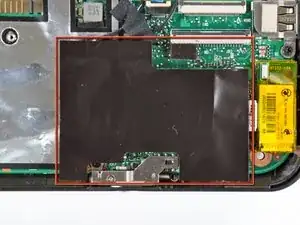

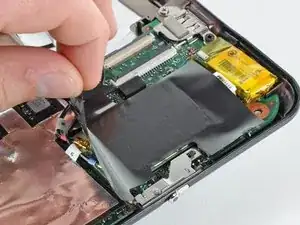

Если имеется, аккуратно удалите большой кусок чёрной клеевой плёнки, закрывающей плату Wi‑Fi.

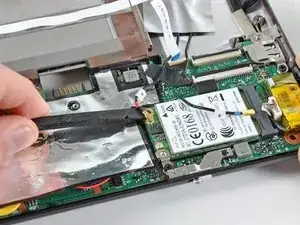

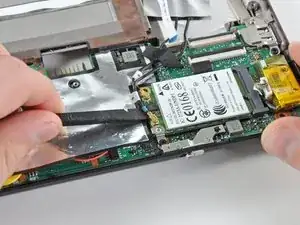

С помощью плоского конца лопатки отожмите оба разъёма антенн от их гнёзд на плате Wi‑Fi.

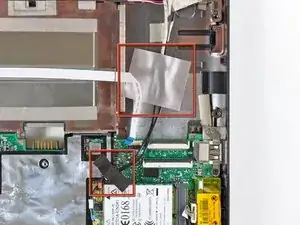

Если имеются, снимите полоски ленты, фиксирующие кабели антенн Wi‑Fi к верхней крышке.

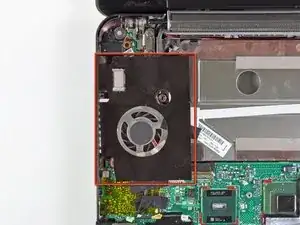

Если имеется, аккуратно удалите большой кусок чёрной клеевой плёнки из области вокруг вентилятора.

Если имеются, удалите несколько кусочков чёрной тканевой ленты, фиксирующей кабели к верхней крышке рядом с вентилятором.

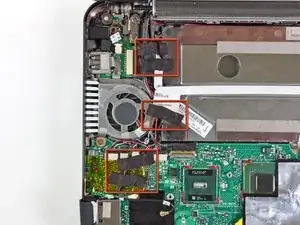

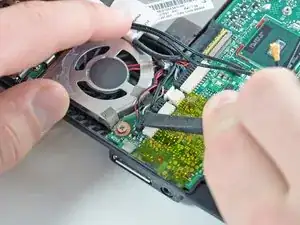

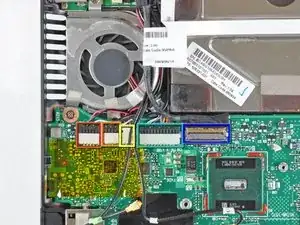

С помощью плоского конца лопатки отсоедините каждый из следующих разъёмов от их гнёзд:

Кабель динамика

Кабель микрофона

Кабель вентилятора

Кабель питания

Кабель передачи данных дисплея

Выдавливайте разъёмы из гнёзд параллельно плоскости материнской платы в сторону сборки дисплея. Не тяните кабели вверх при отсоединении, особенно кабель передачи данных дисплея, поскольку их гнёзда могут оторваться от материнской платы.

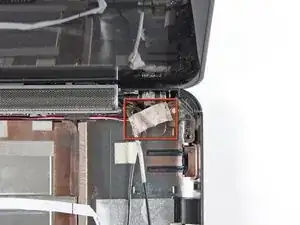

Если имеется, отогните полоску белой тканевой ленты, выделенную красным, чтобы получить доступ к винту дисплея.

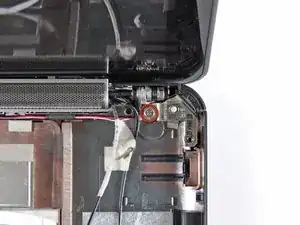

Удалите один винт с крестообразным шлицем (5 мм), крепящий правую петлю дисплея к нижней части корпуса.

Удалите два винта с крестообразным шлицем (5 мм), крепящие левую петлю дисплея к нижней части корпуса.

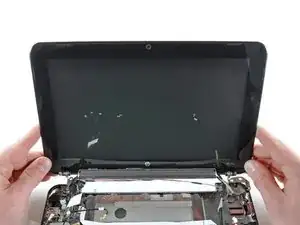

Поднимите дисплей из нижней части корпуса, следя за тем, чтобы кабели не зацепились.
