Замена платы камеры HP Mini 1000

Закрыв корпус, положите Mini 1000 верхней стороной вниз на ровную поверхность.

Сдвиньте оба фиксатора извлечения батареи навстречу друг другу.

Поднимите батарею из Mini 1000 со стороны, близкой к защёлкам извлечения.

Удалите следующие два винта:

Один винт Phillips 6 мм

Один винт Phillips 4 мм

Для облегчения снятия клавиатуры рекомендуется одной рукой выталкивать клавиатуру через отверстие (показано на третьем изображении), расположенное на задней панели Mini 1000.

Одновременно, выталкивая через отверстие одной рукой, захватите левый верхний край другой рукой и слегка потяните клавиатуру на себя.

Когда появится зазор, захватите клавиатуру и медленно поднимайте её вверх вдоль верхней кромки.

Поднимите клавиатуру из верхней части корпуса, учитывая кабель, который всё ещё соединяет её с материнской платой.

Используйте ноготь или плоский конец медиатора, чтобы перевернуть фиксирующую планку разъёма ZIF кабеля клавиатуры вверх.

Убедитесь, что вы поднимаете фиксирующую планку, а не сам разъём.

Вытяните кабель из разъёма и снимите клавиатуру.

Используйте ноготь или плоский конец медиатора, чтобы перевернуть фиксирующую планку разъёма ZIF ленточного кабеля SIM-карты вверх.

Убедитесь, что вы поднимаете фиксирующую планку, а не сам разъём.

Вытяните ленточный кабель SIM-карты из разъёма и отлепите его от верхней части корпуса жёсткого диска.

Используйте ноготь или плоский конец медиатора, чтобы перевернуть фиксирующую планку разъёма ZIF кабеля жёсткого диска вверх.

Убедитесь, что вы поднимаете фиксирующую планку, а не сам разъём.

Удалите два винта Phillips 4.5 мм, фиксирующие жёсткий диск к нижней части корпуса.

Поднимите жёсткий диск вверх и выньте его из нижней части корпуса, аккуратно обращаясь с кабелем, чтобы не повредить его.

Используя острый наконечник медиатора, подденьте и снимите четыре пластиковые заглушки винтов с нижней стороны HP Mini 1000.

Существуют три различных варианта заглушек:

Две нижние заглушки низкой высоты и имеют вырезы, предотвращающие неправильную установку

Верхняя правая заглушка большей высоты и имеет вырез.

Верхняя левая заглушка большей высоты и не имеет выреза.

Удалите четыре винта Phillips 7 мм, фиксирующие верхнюю часть корпуса к нижней части корпуса.

Переверните компьютер и откройте дисплей.

Удалите два винта Phillips 4.5 мм, фиксирующие верхнюю часть корпуса к нижней части.

Вставьте плоский конец медиатора между верхней и нижней частью корпуса рядом с нижним правым углом дисплея.

Осторожно подденьте и покачайте медиатор вверх, чтобы создать небольшой зазор между верхней и нижней частями корпуса.

Продолжайте описанное движение вдоль правого края верхней части корпуса, чтобы освободить защёлки, удерживающие верхнюю часть корпуса на месте.

Повторите ту же процедуру, описанную в предыдущем шаге, чтобы освободить защёлки вдоль левой стороны верхней части корпуса.

Возьмите верхнюю часть корпуса и осторожно поднимите её слегка вверх, освобождая от оставшихся защёлок.

Верхняя часть корпуса всё ещё прикреплена через ленточный кабель тачпада, подключённый к материнской плате. Не снимайте её полностью пока.

Положите верхнюю часть корпуса сверху на верхнюю часть материнской платы.

Используйте ноготь или плоский конец медиатора, чтобы перевернуть фиксирующую планку разъёма ZIF кабеля тачпада вверх.

Убедитесь, что вы поднимаете фиксирующую планку, а не сам разъём.

Вытяните ленточный кабель тачпада из разъёма.

Снимите верхнюю часть корпуса с HP Mini 1000.

Если есть, отлепите наклейку с верхней части платы Wi‑Fi, чтобы открыть соединители антенн Wi‑Fi.

Отожмите разъёмы антенн Wi‑Fi (всего 2) от платы Wi‑Fi.

При сборке убедитесь, что кабели антенн правильно подключены к соответствующим клеммам. Антенна с зеленой маркировкой подключается к клемме "MAIN", а антенна с белой маркировкой подключается к клемме "AUX".

Удалите один 3 мм винт Phillips, фиксирующий плату Wi‑Fi на материнской плате.

После удаления винта Phillips, фиксирующего плату Wi‑Fi на материнской плате, плата Wi‑Fi должна приподняться со стороны, ближайшей к гнёздам антенн.

Схватите плату Wi‑Fi и поднимите её прямо вверх от разъёма на материнской плате.

Удалите два винта Phillips 2,5 мм, фиксирующих радиатор на материнской плате.

Аккуратно приподнимите радиатор от поверхности материнской платы и выведите из‑под вентилятора изогнутую секцию.

Перед повторной установкой радиатора обязательно нанесите новый слой термопасты на процессор. У нас есть руководство по термопасте, которое упрощает эту процедуру.

Наносите новый слой термопасты только на поверхность процессора. Процессор — это крупный чип, расположенный ближе всего к вентилятору.

Если присутствует, аккуратно удалите большой кусок чёрной клейкой плёнки, покрывающей плату Wi‑Fi.

Используйте плоский конец лопатки, чтобы отжать оба разъёма антенн от их гнёзд на плате Wi‑Fi.

Если присутствуют, удалите полоски ленты, фиксирующие кабели антенн Wi‑Fi к верхней крышке.

Если присутствует, аккуратно удалите большой кусок чёрной клейкой плёнки из области вокруг вентилятора.

Если присутствуют, удалите несколько кусочков чёрной тканевой ленты, фиксирующей кабели к верхней крышке рядом с вентилятором.

Используйте плоский конец лопатки, чтобы отсоединить каждый из следующих разъёмов от их гнёзд:

Кабель динамика

Кабель микрофона

Кабель вентилятора

Кабель питания

Кабель данных дисплея

Выдвигайте разъёмы из гнёзд параллельно поверхности материнской платы в направлении дисплейного блока. Не поднимайте кабели вверх при отключении, особенно кабель данных дисплея, поскольку их гнёзда могут отломаться от материнской платы.

Если присутствует, отогните полоску белой тканевой ленты, выделенную красным, чтобы получить доступ к винту дисплея.

Удалите один 5 мм винт Phillips, фиксирующий правую петлю дисплея к нижней крышке.

Удалите два 5 мм винта Phillips, фиксирующих левую петлю дисплея к нижней крышке.

Поднимите дисплей из нижней крышки, следя за тем, чтобы кабели не зажались.

Используйте край пластикового инструмента для вскрытия, чтобы отжать левую сторону решётки динамика от сборки дисплея.

Будьте осторожны, чтобы не прилагать чрезмерное давление к стеклу дисплея.

Продолжайте отжимать вдоль центра решётки динамика.

Отожмите правую сторону решётки динамика от сборки дисплея.

Снимите решётку динамика.

Удалите два винта Phillips 4,5 мм, фиксирующих блок динамиков к дисплею.

Снимите блок динамиков.

В следующих шагах вы отожмёте переднюю рамку дисплея от задней части дисплейного блока. Места крепления защёлок выделены красным.

Используйте край пластикового инструмента для вскрытия, чтобы отжать переднюю рамку дисплея возле правой петли дисплея.

Продолжайте отжимать, чтобы освободить защёлки, прикрепляющие переднюю рамку дисплея к правой стороне задней части дисплея.

Продолжайте отжимать переднюю рамку дисплея вдоль верхнего края экрана.

Наконец, используйте пластиковый инструмент для вскрытия, чтобы освободить фиксирующие защёлки по левой стороне и в нижнем левом углу дисплея.

Снимите переднюю рамку дисплея с остальной части сборки дисплея.

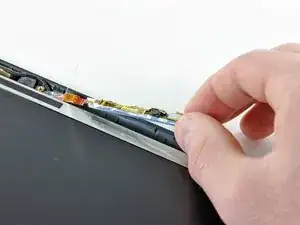

Используйте заострённый конец лопатки, чтобы откинуть пластиковую шторку, которая лежит поверх ZIF-разъёма кабеля платы камеры.

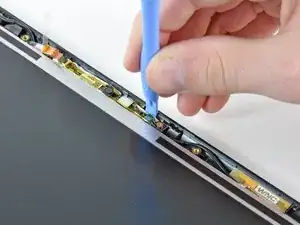

Используйте ноготь или заострённый конец лопатки, чтобы откинуть фиксирующую шторку на ZIF-разъёме кабеля платы камеры.

Убедитесь, что вы отжимаете фиксирующую шторку, а не сам разъём.

Вытащите ленточный кабель платы камеры из его разъёма.

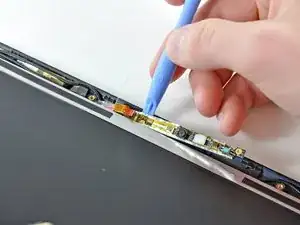

Используйте край пластикового инструмента для вскрытия, чтобы отжать правую сторону платы камеры от сборки дисплея.

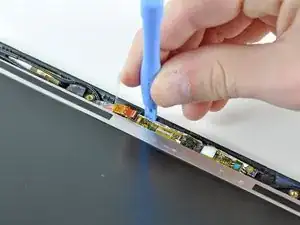

Отожмите левую сторону платы камеры от сборки дисплея.

Снимите плату камеры.
