Замена левого шарнира дисплея HP Mini 1000

При закрытом корпусе положите Mini 1000 верхней стороной вниз на ровную поверхность.

Сдвиньте оба защёлки освобождения батареи навстречу друг другу.

Поднимите батарею из Mini 1000 с края, ближайшего к защёлкам освобождения.

Удалите следующие два винта:

Один фило‑крестовой винт 6 мм

Один фило‑крестовой винт 4 мм

Для облегчения снятия клавиатуры рекомендуется одной рукой выдвинуть клавиатуру через отверстие (выделено на третьем изображении), расположенное на задней стороне Mini 1000.

Одновременно другой рукой захватите верхний левый край и слегка потяните клавиатуру на себя.

Когда образуется зазор, захватите клавиатуру и медленно поднимайте её вверх вдоль верхнего периметра верхнего края.

Поднимите клавиатуру из верхней крышки, следя за кабелем, который всё ещё соединяет её с материнской платой.

Используйте ноготь или плоский конец лопатки, чтобы откинуть фиксирующую планку на ZIF‑разъёме кабеля клавиатуры.

Убедитесь, что вы поднимаете фиксирующую планку, а не сам разъём.

Вытяните кабель из разъёма и снимите клавиатуру.

Используйте ноготь или плоский конец лопатки, чтобы откинуть фиксирующую планку на ZIF‑разъёме ленточного кабеля SIM-карты.

Убедитесь, что вы поднимаете фиксирующую планку, а не сам разъём.

Вытяните ленточный кабель SIM‑карты из разъёма и отклейте его от верхней поверхности корпуса жёсткого диска.

Используйте ноготь или плоский конец лопатки, чтобы откинуть фиксирующую планку на ZIF‑разъёме кабеля жёсткого диска.

Убедитесь, что вы поднимаете фиксирующую планку, а не сам разъём.

Удалите два фило‑крестовых винта 4.5 мм, фиксирующие жёсткий диск к нижней крышке.

Поднимите жёсткий диск вверх и выньте из нижней крышки, аккуратно обращаясь с его кабелем, чтобы не повредить его.

Используя острый кончик лопатки, подденьте и снимите четыре пластиковые заглушки винтов с нижней стороны HP Mini 1000.

Существуют три разных варианта заглушек:

Две нижние заглушки невысокие и имеют вырезы для предотвращения неправильной установки

Верхняя правая заглушка выше по высоте и имеет вырез.

Верхняя левая заглушка выше по высоте и не имеет выреза.

Удалите четыре фило‑крестовых винта 7 мм, которые закрепляют верхнюю крышку к нижней крышке.

Переверните компьютер и откройте дисплей.

Удалите два фило‑крестовых винта 4.5 мм, фиксирующие верхнюю крышку к нижней крышке.

Подденьте плоский конец лопатки между верхней и нижней крышками возле нижнего правого угла дисплея.

Аккуратно подденьте и покачайте лопатку вверх, чтобы создать небольшой зазор между верхней и нижней крышками.

Продолжайте описанное движение вдоль правого края верхней крышки, чтобы освободить защёлки, фиксирующие верхнюю крышку к нижней крышке.

Повторите ту же процедуру, описанную в предыдущем шаге, чтобы освободить защёлки вдоль левой стороны верхней крышки.

Схватите верхнюю крышку и осторожно поднимите её чуть вверх, освободив от оставшихся защёлок.

Верхняя крышка всё ещё прикреплена через ленточный кабель тачпада, подключённый к материнской плате. Пока не снимайте её полностью.

Положите верхнюю крышку на верхнюю часть материнской платы.

Используйте ноготь или плоский конец лопатки, чтобы откинуть фиксирующую планку на ZIF‑разъёме кабеля тачпада.

Убедитесь, что вы поднимаете фиксирующую планку, а не сам разъём.

Вытяните ленточный кабель тачпада из разъёма.

Снимите верхнюю крышку с HP Mini 1000.

Если имеется, отклейте наклейку с поверхности платы Wi‑Fi, чтобы открыть коннекторы антенн Wi‑Fi.

Подденьте разъёмы антенн Wi‑Fi (всего 2) от платы Wi‑Fi.

При сборке не забудьте правильно подключить кабели антенн к соответствующим контактам. Антенна с зелёной маркировкой подключается к клемме "MAIN", а антенна с белой маркировкой подключается к клемме "AUX".

Удалите один винт Phillips 3 мм, фиксирующий плату Wi‑Fi к материнской плате.

После снятия винта Phillips, фиксирующего плату Wi‑Fi к материнской плате, плата Wi‑Fi должна приподняться со стороны, ближайшей к гнёздам антенн.

Возьмитесь за плату Wi‑Fi и поднимите её прямо вверх, отсоединив от гнезда на материнской плате.

Удалите два винта Phillips 2,5 мм, фиксирующие радиатор к материнской плате.

Осторожно поднимите радиатор с поверхности материнской платы и проденьте изогнутую часть рядом с вентилятором.

Перед повторной установкой радиатора обязательно нанесите новый слой теплопроводной пасты на процессор. У нас есть руководство по теплопроводной пасте, которое упростит процесс.

Наносите новый слой теплопроводной пасты только на поверхность процессора. Процессор — это большой чип, расположенный ближе всего к вентилятору.

Если присутствует, осторожно снимите большой кусок чёрной клейкой плёнки, покрывающей плату Wi‑Fi.

Используйте плоский край лопатки, чтобы поддеть оба разъёма антенн и вынуть их из гнёзд на плате Wi‑Fi.

Если присутствуют, снимите полоски ленты, фиксирующие кабели антенн Wi‑Fi к верхней части корпуса.

Если присутствует, осторожно удалите большой кусок чёрной клейкой плёнки с области вокруг вентилятора.

Если присутствуют, удалите несколько кусочков чёрной тканевой ленты, фиксирующие кабели к верхней части корпуса рядом с вентилятором.

Используйте плоский край лопатки, чтобы отсоединить каждый из следующих разъёмов от соответствующих гнёзд:

Кабель динамика

Кабель микрофона

Кабель вентилятора

Кабель питания

Кабель передачи данных дисплея

Выталкивайте разъёмы из гнезд параллельно поверхности материнской платы в направлении сборки дисплея. Не поднимайте кабели вверх при их отсоединении, особенно кабель передачи данных дисплея, так как их гнёзда могут оторваться от материнской платы.

Если присутствует, отогните белую тканевую ленту, выделенную красным, чтобы открыть винт дисплея.

Удалите один винт Phillips 5 мм, фиксирующий правую петлю дисплея к нижней части корпуса.

Удалите два винта Phillips 5 мм, фиксирующие левую петлю дисплея к нижней части корпуса.

Поднимите дисплей из нижней части корпуса, следя за тем, чтобы никакие кабели не зажались.

Используйте край пластикового инструмента для вскрытия, чтобы поддеть левую сторону решётки динамика от сборки дисплея.

Будьте осторожны и не оказывайте чрезмерного давления на стекло дисплея.

Продолжайте поддевать по центру решётки динамика.

Подденьте правую сторону решётки динамика от сборки дисплея.

Снимите решётку динамика.

Удалите два винта Phillips 4,5 мм, фиксирующие модуль динамика к дисплею.

Снимите модуль динамика.

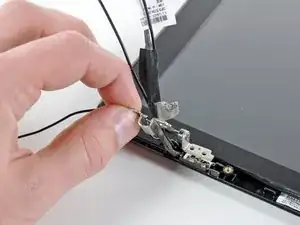

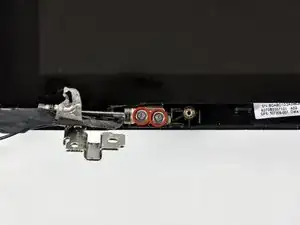

Удалите два винта Phillips 4,5 мм, фиксирующие левую петлю дисплея к дисплею.

Снимите левую петлю дисплея.
