Замена нижней крышки HP Mini 1000

Закрыв корпус, положите Mini 1000 крышкой вверх на ровную поверхность.

Сдвиньте оба фиксатора извлечения батареи навстречу друг другу.

Поднимите батарею из Mini 1000 со стороны, ближайшей к фиксаторным защёлкам.

Удалите два следующих винта:

Один крестовой винт 6 мм

Один крестовой винт 4 мм

Чтобы облегчить снятие клавиатуры, рекомендуется сдвинуть клавиатуру наружу одной рукой через отверстие (выделено на третьей картинке), расположенное на задней стороне Mini 1000.

Одновременно, толкая через отверстие одной рукой, схватите верхний левый край другой рукой и слегка потяните клавиатуру на себя.

Когда появится зазор, возьмите клавиатуру и медленно поднимите её вверх вдоль верхнего периметра верхнего края.

Поднимите клавиатуру из верхней крышки, учитывая кабель, который всё ещё соединяет её с материнской платой.

Используйте ноготь или плоский конец лопатки, чтобы отогнуть удерживающую планку на ZIF-разъёме кабеля клавиатуры вверх.

Убедитесь, что вы поддеваете удерживающую планку, а не сам разъём.

Вытащите кабель из разъёма и снимите клавиатуру.

Используйте ноготь или плоский конец лопатки, чтобы отогнуть удерживающую планку на ZIF-разъёме ленточного кабеля SIM-карты вверх.

Убедитесь, что вы поддеваете удерживающую планку, а не сам разъём.

Вытяните ленточный кабель SIM-карты из разъёма и отлейте его с верхней части кожуха жёсткого диска.

Используйте ноготь или плоский конец лопатки, чтобы отогнуть удерживающую планку на ZIF-разъёме кабеля жёсткого диска вверх.

Убедитесь, что вы поддеваете удерживающую планку, а не сам разъём.

Удалите два крестовых винта 4,5 мм, крепящие жёсткий диск к нижней крышке.

Поднимите жёсткий диск и выньте его из нижней крышки, осторожно, чтобы не повредить его кабель.

Острым концом лопатки подденьте и снимите четыре пластиковые заглушки винтов с нижней стороны HP Mini 1000.

Существуют три различные вариации заглушек:

Две нижние заглушки невысокие по высоте и имеют вырезы для предотвращения неправильной установки

Верхняя правая заглушка более высокая по высоте и имеет вырез.

Верхняя левая заглушка более высокая по высоте и не имеет выреза.

Удалите четыре крестовых винта 7 мм, которые крепят верхнюю крышку к нижней крышке.

Переверните компьютер и откройте дисплей.

Удалите два крестовых винта 4,5 мм, крепящие верхнюю крышку к нижней крышке.

Вставьте плоский конец лопатки между верхней и нижней крышками рядом с нижним правым углом дисплея.

Осторожно подденьте и покачивайте лопаткой вверх, чтобы создать небольшой зазор между верхней и нижней крышками.

Продолжите описанное движение вдоль правого края верхней крышки, чтобы освободить защёлки, крепящие верхнюю крышку к нижней крышке.

Повторите ту же процедуру, описанную в предыдущем шаге, чтобы освободить защёлки вдоль левой стороны верхней крышки.

Возьмите верхнюю крышку и аккуратно приподнимите её немного вверх, освободив от оставшихся защёлок.

Верхняя крышка всё ещё прикреплена через ленточный кабель тачпада, который подключён к материнской плате. Не снимайте её полностью пока.

Положите верхнюю крышку на верхнюю часть материнской платы.

Используйте ноготь или плоский конец лопатки, чтобы отогнуть удерживающую планку на ZIF-разъёме кабеля тачпада вверх.

Убедитесь, что вы поддеваете удерживающую планку, а не сам разъём.

Вытяните ленточный кабель тачпада из разъёма.

Удалите верхнюю крышку из HP Mini 1000.

Подтолкните SD-карту внутрь корпуса, чтобы разблокировать её из нижней крышки.

Выньте SD-карту из нижней крышки.

Если имеется, отлейте наклейку с верхней части платы Wi‑Fi, чтобы открыть разъёмы антенн Wi‑Fi.

Отожмите разъемы антенн Wi‑Fi (всего 2) от платы Wi‑Fi.

При сборке не забудьте правильно подключить антенные кабели к соответствующим клеммам. Антенна с зелёной маркировкой подключается к клемме «MAIN», а антенна с белой маркировкой подключается к клемме «AUX».

Удалите один винт Phillips 3 мм, фиксирующий плату Wi‑Fi к материнской плате.

После удаления винта Phillips, фиксирующего плату Wi‑Fi к материнской плате, плата Wi‑Fi должна приподняться со своей верхней стороны, ближе к разъёмам антенн.

Возьмите плату Wi‑Fi и поднимите её прямо вверх, вынимая из разъёма на материнской плате.

Удалите два винта Phillips 2,5 мм, фиксирующие радиатор к материнской плате.

Осторожно поднимите радиатор с поверхности материнской платы и выведите из-под вентилятора его изогнутую секцию.

Перед повторной установкой радиатора обязательно нанесите новый слой термопасты на процессор. У нас есть руководство по термопасте, которое поможет это сделать.

Наносите новый слой термопасты только на поверхность процессора. Процессор — это крупный чип, расположенный ближе всех к вентилятору.

Если присутствует, аккуратно оторвите кусок ленты, покрывающий плату WWAN.

Отожмите разъёмы антенн WWAN (всего 2) от платы WWAN.

При сборке не забудьте правильно подключить антенные кабели к соответствующим клеммам. Антенна с красной маркировкой подключается к клемме «MAIN», а антенна с синей маркировкой подключается к клемме «AUX».

Удалите один винт Phillips 3 мм, фиксирующий металлическую скобу WWAN и плату WWAN к материнской плате.

При сборке, перед закреплением платы WWAN в верхней крышке, убедитесь, что металлическая скоба правильно уложена (как показано на второй фотографии).

Будьте осторожны с металлической скобой — она легко может сместиться и потеряться при разборке.

После удаления винта Phillips, фиксирующего плату WWAN к материнской плате, плата WWAN должна приподняться с левой стороны.

Возьмите плату WWAN и вытяните её прямо из разъёма на материнской плате.

Используйте плоский конец лопатки, чтобы приподнять разъём кабеля Bluetooth и вынуть его из разъёма на материнской плате.

Осторожно отожмите плату Bluetooth от материнской платы и удалите её из Mini 1000.

Если присутствует, аккуратно отогните кусок чёрной плёнки, прикреплённой к радиатору, чтобы открыть доступ к батарее PRAM и её кабелю.

Используйте пинцет, чтобы вытащить разъём батареи PRAM из разъёма на материнской плате.

Тяните разъём параллельно поверхности материнской платы в сторону вентилятора.

Используйте плоский конец лопатки, чтобы оторвать батарею PRAM от клея, фиксирующего её на материнской плате.

Удалите батарею PRAM.

Если присутствует, удалите большой кусок чёрной клеевой плёнки, покрывающей область вокруг вентилятора.

Если присутствуют, удалите куски чёрной тканевой ленты, фиксирующие антенные кабели к материнской плате.

Используйте плоский конец лопатки или пальцы, чтобы отключить следующие кабели:

Кабель динамика

Кабель микрофона

Кабель вентилятора

Питательный кабель

Кабель передачи данных дисплея

Не поднимайте разъёмы вверх при отключении от материнской платы. Выдавливайте разъёмы из их гнёзд параллельно поверхности платы в сторону сборки дисплея. Проявляйте особую осторожность при отключении кабеля передачи данных дисплея, так как его разъём и гнездо хрупкие.

Удалите винт Phillips 2,5 мм, фиксирующий рычаг кнопки питания к нижнему корпусу.

Используйте пинцет или пальцы, чтобы вынуть рычаг кнопки питания из Mini 1000.

Удалите винт Phillips 2,5 мм, фиксирующий рычаг переключателя беспроводной связи к нижнему корпусу.

Используйте пинцет или пальцы, чтобы снять рычаг переключателя беспроводной связи с Mini 1000.

Удалите два винта с крестообразным шлицем Phillips 3 мм, крепящие планку USB к нижней крышке.

Подденьте планку USB и снимите её с материнской платы.

Удалите один винт с крестообразным шлицем Phillips 4,5 мм, фиксирующий материнскую плату к нижней крышке рядом с вентилятором.

Осторожно приподнимите материнскую плату за её правый край и выньте её из нижней крышки, контролируя кабели, которые могут зацепиться.

Если имеется, удалите кусок чёрной тканевой ленты, удерживающей жгут кабелей на верхней части вентилятора.

Осторожно расплетите кабель вентилятора из жгута кабелей, идущих к дисплею.

Удалите следующие два винта:

Один винт с крестообразным шлицем Phillips 3 мм

Один винт с крестообразным шлицем Phillips 4,5 мм

Снимите вентилятор с нижней крышки.

Если вы заменяете вентилятор, перенесите куски ЭМИ-ленты на новый вентилятор перед установкой.

Если имеется, снимите два кусочка ленты, закрывающие кабели, проложенные рядом с платой USB и питания.

Используйте пинцет, чтобы вытянуть кабель внутреннего выключателя дисплея прямо из его разъёма на плате USB и питания.

Отклеите и выведите ленту SIM-карты из её канала на верхней стороне отсека для батареи.

Лента SIM-карты все ещё подключена к плате USB и питания. Пока не удаляйте её полностью.

Удалите один винт с крестообразным шлицем Phillips 3 мм, который фиксирует плату USB и питания, а также кронштейн разъёма питания постоянного тока (DC jack), к нижней крышке.

Поднимите кронштейн разъёма питания постоянного тока вверх с платы USB и питания.

Возьмите плату USB и питания за её левый край, ближе к стороне с портами.

Выньте плату USB и питания прямо из её посадочного места в нижней крышке, контролируя кабели, которые могут запутаться.

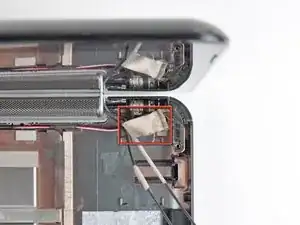

Если имеется, отодвиньте кусок серебристой тканевой ленты, закрывающий правую петлю дисплея.

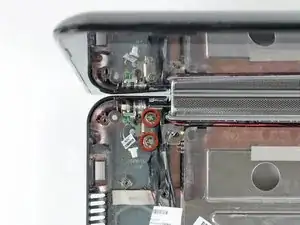

Удалите три винта с крестообразным шлицем Phillips 5 мм, фиксирующие сборку дисплея к нижней крышке.

Снимите сборку дисплея, контролируя кабели, которые могут зацепиться или всё ещё приклеены к нижней крышке.

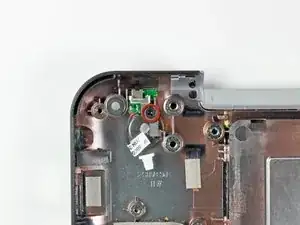

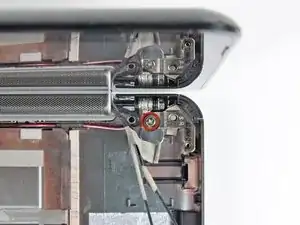

Удалите один чёрный винт с крестообразным шлицем, фиксирующий выключатель пробуждения к нижней крышке.

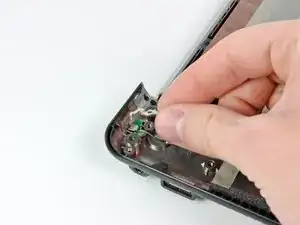

Снимите стальную планку выключателя пробуждения с нижней крышки.

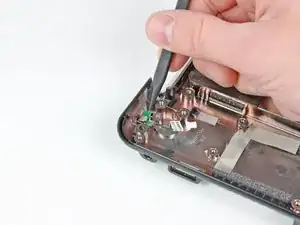

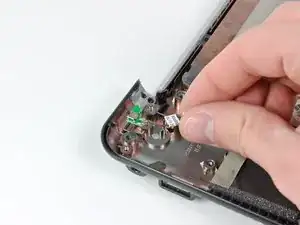

Используйте кончик лопатки, чтобы поддеть выключатель пробуждения и вынуть его из нижней крышки.

Нижняя крышка остаётся.
