Замена передней рамки дисплея HP Mini 1000

Закрыв корпус, положите Mini 1000 верхней стороной вниз на ровную поверхность.

Сдвиньте оба фиксатора для аккумулятора навстречу друг другу.

Поднимите аккумулятор из Mini 1000 со стороны, ближайшей к фиксаторам.

Снимите следующие два винта:

Один винт Phillips 6 мм

Один винт Phillips 4 мм

Для облегчения извлечения клавиатуры рекомендуется выталкивать клавиатуру наружу одной рукой через отверстие (показано на третьей фотографии), находящееся на задней стороне Mini 1000.

Пока вы выталкиваете через отверстие одной рукой, схватите левый верхний край другой рукой и слегка потяните клавиатуру к себе.

Когда появится зазор, возьмите клавиатуру и медленно поднимайте её вверх вдоль верхней кромки.

Поднимите клавиатуру из верхней части корпуса, учитывая шлейф, который всё ещё соединяет её с материнской платой.

Используйте ноготь или плоский конец лопатки, чтобы поднять удерживающую защёлку на ZIF-разъёме шлейфа клавиатуры.

Убедитесь, что Вы поднимаете удерживающую защёлку, а не сам разъём.

Вытяните шлейф из разъёма и снимите клавиатуру.

Используйте ноготь или плоский конец лопатки, чтобы поднять удерживающую защёлку на ZIF-разъёме ленточного шлейфа SIM-карты.

Убедитесь, что Вы поднимаете удерживающую защёлку, а не сам разъём.

Вытяните ленточный шлейф SIM-карты из разъёма и отлейте его с верхней части кожуха жёсткого диска.

Используйте ноготь или плоский конец лопатки, чтобы поднять удерживающую защёлку на ZIF-разъёме кабеля жёсткого диска.

Убедитесь, что Вы поднимаете удерживающую защёлку, а не сам разъём.

Снимите два винта Phillips 4.5 мм, крепящих жёсткий диск к нижней части корпуса.

Поднимите жёсткий диск вверх и выньте из нижней части корпуса, осторожно, чтобы не повредить его кабель.

Используя острый наконечник лопатки, подденьте и снимите четыре пластиковые заглушки винтов с нижней стороны HP Mini 1000.

Существуют три различных варианта заглушек:

Две нижние заглушки имеют малую высоту и имеют выемки, чтобы предотвратить неправильную установку

Верхняя правая заглушка выше по высоте и имеет выемку.

Верхняя левая заглушка выше по высоте и не имеет выемки.

Снимите четыре винта Phillips 7 мм, крепящие верхнюю часть корпуса к нижней части корпуса.

Переверните компьютер и откройте дисплей.

Снимите два винта Phillips 4.5 мм, крепящие верхнюю часть корпуса к нижней части корпуса.

Заведите плоский конец лопатки между верхней и нижней частями корпуса в районе нижнего правого угла дисплея.

Осторожно подденьте и покачайте лопатку вверх, чтобы создать небольшой зазор между верхней и нижней частями корпуса.

Продолжайте описанное движение вдоль правого края верхней части корпуса, чтобы освободить защёлки, удерживающие верхнюю часть корпуса на месте.

Повторите ту же процедуру, описанную в предыдущем шаге, чтобы освободить защёлки вдоль левой стороны верхней части корпуса.

Возьмите верхнюю часть корпуса и аккуратно приподнимите её слегка вверх, освобождая от оставшихся защёлок.

Верхняя часть корпуса всё ещё прикреплена через ленточный шлейф тачпада, подключённый к материнской плате. Не снимайте её полностью пока.

Положите верхнюю часть корпуса на верхнюю часть материнской платы.

Используйте ноготь или плоский конец лопатки, чтобы поднять удерживающую защёлку на ZIF-разъёме шлейфа тачпада.

Убедитесь, что Вы поднимаете удерживающую защёлку, а не сам разъём.

Вытяните ленточный шлейф тачпада из разъёма.

Снимите верхнюю часть корпуса с HP Mini 1000.

Если присутствует, отлейте наклейку с верхней части платы Wi‑Fi, чтобы получить доступ к разъёмам антенн Wi‑Fi.

Подденьте разъемы антенн Wi‑Fi (всего 2) вверх, от платы Wi‑Fi.

При сборке не забудьте правильно подсоединить кабели антенн к соответствующим клеммам. Антенна с зелёной меткой подключается к клемме "MAIN", а антенна с белой меткой подключается к клемме "AUX".

Удалите одну винт Phillips 3 мм, фиксирующий плату Wi‑Fi к материнской плате.

После удаления винта Phillips, фиксирующего плату Wi‑Fi к материнской плате, плата Wi‑Fi должна приподняться со стороны, ближайшей к разъемам антенн.

Возьмите плату Wi‑Fi и поднимите её прямо вверх, выводя из гнезда на материнской плате.

Удалите два винта Phillips 2,5 мм, фиксирующие радиатор к материнской плате.

Осторожно поднимите радиатор с поверхности материнской платы и выведите изогнутый участок в сторону вентилятора.

Перед повторной установкой радиатора обязательно нанесите новый слой термопасты на процессор. У нас есть руководство по термопасте, которое поможет это сделать.

Наносите новый слой термопасты только на поверхность процессора. Процессор — это крупный чип, расположенный ближе всего к вентилятору.

Если присутствует, аккуратно удалите большой кусок чёрной клеящей плёнки, покрывающей плату Wi‑Fi.

Используйте плоский конец лопатки, чтобы приподнять оба разъёма антенн из их гнёзд на плате Wi‑Fi.

Если присутствуют, удалите куски ленты, фиксирующие кабели антенн Wi‑Fi к верхней крышке.

Если присутствует, аккуратно удалите большой кусок чёрной клеящей плёнки с области вокруг вентилятора.

Если присутствуют, удалите несколько кусочков чёрной тканевой ленты, фиксирующие кабели к верхней крышке рядом с вентилятором.

Используйте плоский конец лопатки, чтобы отсоединить каждый из следующих разъёмов от их гнёзд:

Кабель динамика

Кабель микрофона

Кабель вентилятора

Кабель питания

Кабель передачи данных дисплея

Выталкивайте разъёмы из их гнёзд параллельно поверхности материнской платы в сторону сборки дисплея. Не тяните за кабели вверх при отсоединении, особенно за кабель передачи данных дисплея, поскольку их гнёзда могут оторваться от материнской платы.

Если присутствует, отогните полоску белой тканевой ленты, выделенную красным, чтобы открыть винт дисплея.

Удалите один винт Phillips 5 мм, фиксирующий правый шарнир дисплея к нижней крышке.

Удалите два винта Phillips 5 мм, фиксирующие левый шарнир дисплея к нижней крышке.

Поднимите дисплей из нижней крышки, следя за тем, чтобы кабели не зажались.

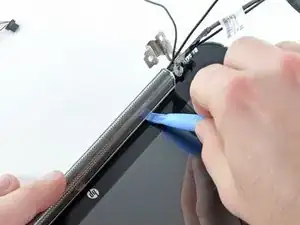

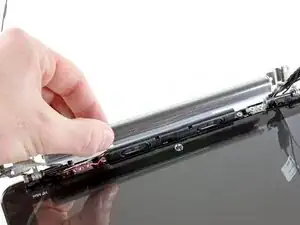

Используйте край пластиковой лопатки, чтобы отжать левую сторону решётки динамика от сборки дисплея.

Будьте осторожны и не применяйте слишком большое давление к стеклу дисплея.

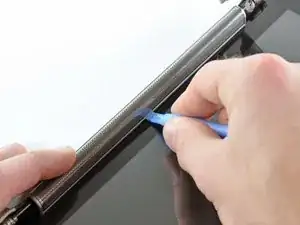

Продолжайте поддевать по центру решётки динамика.

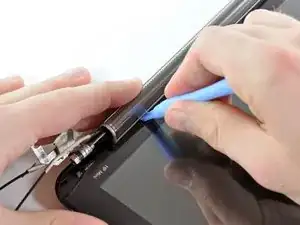

Отожмите правую сторону решётки динамика от сборки дисплея.

Снимите решётку динамика.

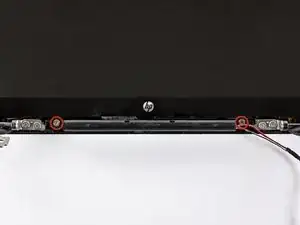

Удалите два винта Phillips 4,5 мм, фиксирующие сборку динамика к дисплею.

Снимите сборку динамика.

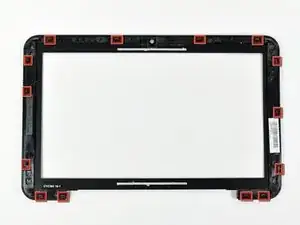

В следующих шагах вы будете отщёлкивать переднюю рамку дисплея от задней части дисплея. Места удерживающих защёлок выделены красным.

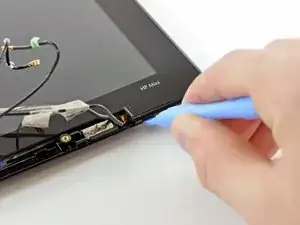

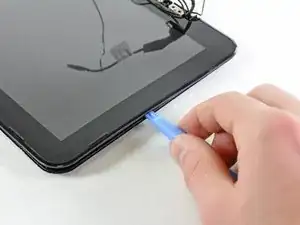

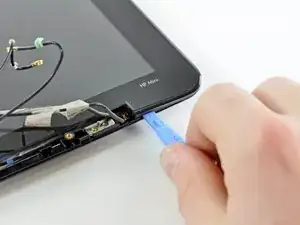

Используйте край пластиковой лопатки, чтобы поддеть переднюю рамку дисплея рядом с правым шарниром дисплея.

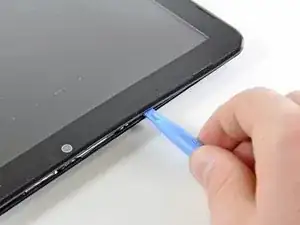

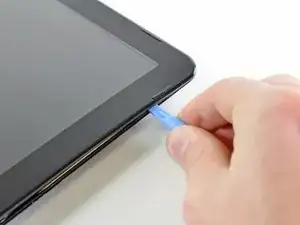

Продолжайте поддевать, чтобы освободить защёлки, крепящие переднюю рамку дисплея к правой стороне задней части дисплея.

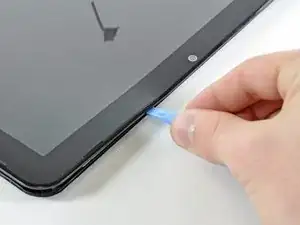

Продолжайте поддевать переднюю рамку дисплея вдоль верхнего края экрана.

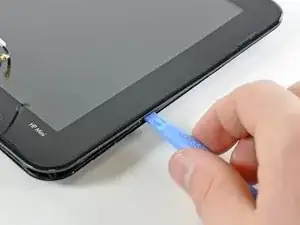

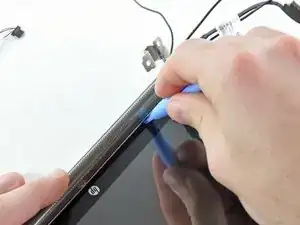

Наконец, используйте пластиковый инструмент для вскрытия, чтобы освободить фиксирующие защёлки вдоль левой стороны и в нижнем левом углу дисплея.

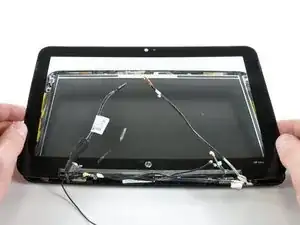

Снимите переднюю рамку дисплея с остальной части узла дисплея.
