Замена платы Bluetooth в HP Mini 1000

При закрытом корпусе положите Mini 1000 верхней стороной вниз на ровную поверхность.

Сдвиньте обе защёлки фиксации батареи навстречу друг другу.

Подденьте батарею со стороны, ближайшей к защёлкам, и выньте её из Mini 1000.

Удалите следующие два винта:

Один крестовой винт 6 мм

Один крестовой винт 4 мм

Для облегчения снятия клавиатуры рекомендуется протолкнуть клавиатуру наружу одной рукой через отверстие (показано на третьем изображении) на задней стороне Mini 1000.

Держась одной рукой за отверстие, другой рукой захватите верхний левый край и слегка потяните клавиатуру на себя.

Установив зазор, захватите клавиатуру и медленно поднимайте её вверх по верхнему периметру верхнего края.

Поднимите клавиатуру из верхней крышки, учитывайте кабель, который всё ещё соединяет её с материнской платой.

Используйте ноготь или плоский конец лопатки, чтобы приподнять фиксирующий язычок ZIF-разъёма кабеля клавиатуры.

Убедитесь, что вы поднимаете фиксирующий язычок, а не сам разъём.

Вытяните кабель из разъёма и снимите клавиатуру.

Используйте ноготь или плоский конец лопатки, чтобы приподнять фиксирующий язычок ZIF-разъёма ленточного кабеля SIM-карты.

Убедитесь, что вы поднимаете фиксирующий язычок, а не сам разъём.

Вытяните ленточный кабель SIM-карты из разъёма и отлепите его от верхней части корпуса жёсткого диска.

Используйте ноготь или плоский конец лопатки, чтобы приподнять фиксирующий язычок ZIF-разъёма кабеля жёсткого диска.

Убедитесь, что вы поднимаете фиксирующий язычок, а не сам разъём.

Удалите два крестовых винта 4,5 мм, фиксирующие жёсткий диск к нижней крышке.

Поднимите жёсткий диск вверх и выньте его из нижней крышки, аккуратно обращаясь с кабелем, чтобы не повредить его.

С помощью острого конца лопатки подденьте и снимите четыре пластиковые заглушки винтов с нижней стороны HP Mini 1000.

Существуют три разные разновидности заглушек:

Две нижние заглушки низкой высоты и имеют вырезы, предотвращающие неправильную вставку

Верхняя правая заглушка большей высоты и имеет вырез.

Верхняя левая заглушка большей высоты и не имеет выреза.

Удалите четыре крестовых винта 7 мм, которые фиксируют верхнюю крышку к нижней крышке.

Переверните компьютер и откройте дисплей.

Удалите два крестовых винта 4,5 мм, фиксирующие верхнюю крышку к нижней крышке.

Вставьте плоский конец лопатки между верхней и нижней крышками рядом с нижним правым углом дисплея.

Осторожно подденьте и покачайте лопатку вверх, чтобы создать небольшой зазор между верхней и нижней крышками.

Продолжайте описанное движение вдоль правого края верхней крышки, чтобы отщёлкнуть защёлки, удерживающие верхнюю крышку на нижней крышке.

Повторите ту же процедуру, описанную в предыдущем шаге, чтобы освободить защёлки вдоль левой стороны верхней крышки.

Возьмите верхнюю крышку и аккуратно приподнимите её слегка вверх, освобождая от оставшихся защёлок.

Верхняя крышка всё ещё соединена ленточным кабелем тачпада с материнской платой. Пока не снимайте её полностью.

Положите верхнюю крышку на верхнюю часть материнской платы.

Используйте ноготь или плоский конец лопатки, чтобы приподнять фиксирующий язычок ZIF-разъёма кабеля тачпада.

Убедитесь, что вы поднимаете фиксирующий язычок, а не сам разъём.

Вытяните ленточный кабель тачпада из разъёма.

Снимите верхнюю крышку с HP Mini 1000.

Если присутствует, слегка отогните большой кусок чёрной клейкой плёнки, покрывающей разъём кабеля Bluetooth.

Нет необходимости полностью удалять этот участок плёнки с компьютера.

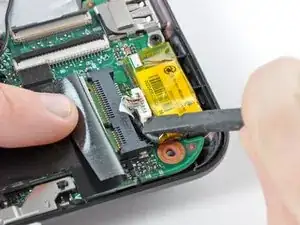

Держа пленку в стороне, используйте плоский конец лопатки, чтобы аккуратно вынуть разъем кабеля Bluetooth из его гнезда на материнской плате.

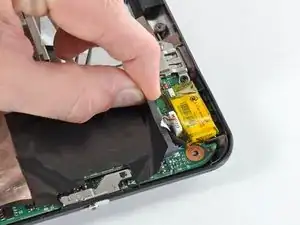

Осторожно отожмите плату Bluetooth от материнской платы и извлеките её из Mini 1000.
