Замена платы USB и питания HP Mini 1000

При закрытом корпусе положите Mini 1000 верхней частью вниз на ровную поверхность.

Сдвиньте оба фиксатора фиксации аккумулятора навстречу друг другу.

Поднимите аккумулятор из Mini 1000 со стороны, ближайшей к фиксирующим защёлкам.

Удалите следующие два винта:

Один винт с крестообразным шлицем, 6 мм

Один винт с крестообразным шлицем, 4 мм

Чтобы облегчить снятие клавиатуры, рекомендуется вытолкнуть клавиатуру наружу одной рукой через отверстие (показано на третьем фото), расположенное на задней стороне Mini 1000.

Держась одной рукой за отверстие, захватите левый верхний край другой рукой и слегка потяните клавиатуру на себя.

Когда появится зазор, захватите клавиатуру и медленно поднимите её вверх по верхнему периметру верхнего края.

Поднимите клавиатуру из верхней крышки, учитывая кабель, который всё ещё соединяет её с материнской платой.

Используйте ноготь или плоский конец лопатки, чтобы поднять защёлку крепления на ZIF-разъёме кабеля клавиатуры.

Убедитесь, что вы поддевали защёлку крепления, не сам разъём.

Вытащите кабель из разъёма и снимите клавиатуру.

Используйте ноготь или плоский конец лопатки, чтобы поднять защёлку крепления на ZIF-разъёме ленточного кабеля SIM-карты.

Убедитесь, что вы поддевали защёлку крепления, не сам разъём.

Вытащите ленточный кабель SIM-карты из разъёма и отлепите его от верхней части корпуса жёсткого диска.

Используйте ноготь или плоский конец лопатки, чтобы поднять защёлку крепления на ZIF-разъёме кабеля жёсткого диска.

Убедитесь, что вы поддевали защёлку крепления, не сам разъём.

Удалите два винта с крестообразным шлицем, 4.5 мм, крепящие жёсткий диск к нижней части корпуса.

Поднимите жёсткий диск вверх и выньте его из нижней части корпуса, осторожно, чтобы не повредить его кабель.

Используя острый наконечник лопатки, подденьте и снимите четыре пластиковые заглушки винтов с нижней стороны HP Mini 1000.

Существуют три разных варианта заглушек:

Две нижние заглушки имеют небольшую высоту и имеют вырезы, предотвращающие неправильную установку

Правая верхняя заглушка выше по высоте и имеет вырез.

Левая верхняя заглушка выше по высоте и не имеет выреза.

Удалите четыре винта с крестообразным шлицем, 7 мм, которые соединяют верхнюю крышку с нижней крышкой.

Переверните компьютер и откройте дисплей.

Удалите два винта с крестообразным шлицем, 4.5 мм, которые крепят верхнюю крышку к нижней крышке.

Вставьте плоский конец лопатки между верхней и нижней крышками возле правого нижнего угла дисплея.

Осторожно подденьте и покачайте лопатку вверх, чтобы создать небольшой зазор между верхней и нижней крышками.

Продолжайте описанное движение вдоль правого края верхней крышки, чтобы освободить защёлки, удерживающие верхнюю крышку на нижней.

Повторите ту же процедуру, описанную в предыдущем шаге, чтобы освободить защёлки вдоль левой стороны верхней крышки.

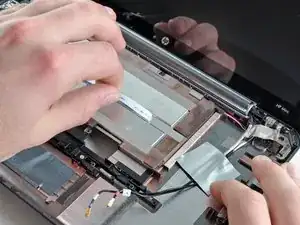

Схватите верхнюю крышку и осторожно приподнимите её немного вверх, освобождая от оставшихся защёлок.

Верхняя крышка всё ещё соединена через ленточный кабель сенсорной панели, подключённый к материнской плате. Пока не снимайте её полностью.

Положите верхнюю крышку на верхнюю часть материнской платы.

Используйте ноготь или плоский конец лопатки, чтобы поднять защёлку крепления на ZIF-разъёме кабеля сенсорной панели.

Убедитесь, что вы поддевали защёлку крепления, не сам разъём.

Вытащите ленточный кабель сенсорной панели из разъёма.

Снимите верхнюю крышку с HP Mini 1000.

Толкните SD-карту внутрь компьютера, чтобы разблокировать её от нижней части корпуса.

Выньте SD-карту из нижней части корпуса.

Если присутствует, оторвите наклейку с верхней части платы Wi‑Fi, чтобы открыть разъёмы антенн Wi‑Fi.

Подденьте коннекторы антенн Wi‑Fi (всего 2) и отсоедините их от платы Wi‑Fi.

При сборке убедитесь, что антенные кабели правильно подключены к соответствующим контактам. Антенна с зелёной маркировкой подключается к контакту «MAIN», а антенна с белой маркировкой — к контакту «AUX».

Удалите один винт Phillips 3 мм, крепящий плату Wi‑Fi к материнской плате.

После удаления винта Phillips, крепящего плату Wi‑Fi к материнской плате, плата должна приподняться со стороны, ближайшей к разъёмам антенн.

Возьмите плату Wi‑Fi и аккуратно извлеките её прямо из разъёма на материнской плате.

Удалите два винта Phillips 2,5 мм, крепящие радиатор к материнской плате.

Осторожно приподнимите радиатор от поверхности материнской платы и выведите изогнутую часть из-под вентилятора.

Перед повторной установкой радиатора обязательно нанесите новый слой термопасты на процессор. У нас есть руководство по термопасте, которое поможет.

Наносите новый слой термопасты только на поверхность процессора. Процессор — это крупный чип, расположенный ближе всего к вентилятору.

Если присутствует, аккуратно отслойте кусок ленты, закрывающий плату WWAN.

Подденьте коннекторы антенн WWAN (всего 2) и отсоедините их от платы WWAN.

При сборке убедитесь, что антенные кабели правильно подключены к соответствующим контактам. Антенна с красной маркировкой подключается к контакту «MAIN», а антенна с синей маркировкой — к контакту «AUX».

Удалите один винт Phillips 3 мм, крепящий металлический кронштейн WWAN и плату WWAN к материнской плате.

При сборке, прежде чем закреплять плату WWAN в верхней крышке, убедитесь, что металлический кронштейн установлен правильно (как показано на второй фотографии).

Будьте внимательны с положением металлического кронштейна. Он легко может соскользнуть и потеряться при разборке.

После удаления винта Phillips, крепящего плату WWAN к материнской плате, плата должна приподняться с левой стороны.

Возьмите плату WWAN и вытащите её прямо из разъёма на материнской плате.

Используйте плоский наконечник монтажной лопатки, чтобы приподнять разъём кабеля Bluetooth и извлечь его из гнезда на материнской плате.

Осторожно подденьте плату Bluetooth и снимите её с Mini 1000.

Если присутствует, аккуратно отогните кусок чёрной плёнки, прикреплённый к радиатору, чтобы обнажить батарею PRAM и её кабель.

Используйте пинцет, чтобы вытащить разъём батареи PRAM из его гнезда на материнской плате.

Тяните разъём параллельно поверхности материнской платы в сторону вентилятора.

Используйте плоский конец монтажной лопатки, чтобы отодрать батарею PRAM от клеевого слоя, фиксирующего её на материнской плате.

Удалите батарею PRAM.

Если присутствует, удалите крупный кусок чёрной клеящей плёнки, покрывающей область вокруг вентилятора.

Если присутствуют, удалите куски чёрной тканевой клейкой ленты, фиксирующие антенные кабели на материнской плате.

Используйте плоский конец монтажной лопатки или пальцы, чтобы отсоединить следующие кабели:

Кабель динамика

Кабель микрофона

Кабель вентилятора

Кабель питания

Кабель передачи данных дисплея

Не поднимайте разъёмы вверх при отсоединении их от материнской платы. Выдавливайте разъёмы из гнёзд параллельно поверхности платы в сторону блока дисплея. Проявляйте особую осторожность при отсоединении кабеля передачи данных дисплея — его разъём и гнездо хрупкие.

Удалите винт Phillips 2,5 мм, фиксирующий рычаг кнопки питания к нижней крышке.

С помощью пинцета или пальцев подденьте и извлеките рычаг кнопки питания из Mini 1000.

Удалите винт Phillips 2,5 мм, фиксирующий рычаг беспроводного выключателя к нижней крышке.

С помощью пинцета или пальцев извлеките рычаг беспроводного выключателя из Mini 1000.

Удалите два винта Phillips 3 мм, фиксирующие кронштейн USB к нижнему корпусу.

Подденьте кронштейн USB и снимите его с материнской платы.

Удалите один винт Phillips 4,5 мм, фиксирующий материнскую плату к нижнему корпусу рядом с вентилятором.

Осторожно приподнимите материнскую плату за её правый край и извлеките её из нижнего корпуса, следя за тем, чтобы кабели не зацепились.

Если присутствует, удалите кусок черной хлопчатобумажной ленты, удерживающий пучок кабелей на верхней части вентилятора.

Осторожно распутайте кабель вентилятора из пучка кабелей, идущих к дисплею.

Удалите следующие два винта:

Один винт Phillips 3 мм

Один винт Phillips 4,5 мм

Снимите вентилятор с нижнего корпуса.

Если вы заменяете вентилятор, перенесите куски экранирующей ленты на новый вентилятор перед установкой.

Если присутствуют, удалите два кусочка ленты, покрывающие кабели, проложенные около платы USB и питания.

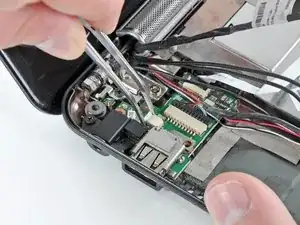

Используйте пинцет, чтобы вытащить кабель внутреннего переключателя дисплея прямо из его разъема на плате USB и питания.

Отклейте и выведите ленту кабеля SIM-карты из её канала на верхней стороне отделения аккумулятора.

Кабель-лента SIM-карты все ещё подключен к плате USB и питания. Пока не удаляйте его полностью.

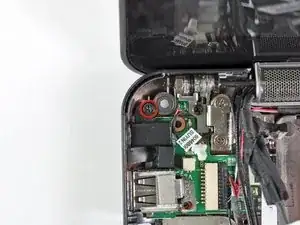

Удалите один винт Phillips 3 мм, который закрепляет плату USB и питания, а также кронштейн разъема постоянного тока к нижнему корпусу.

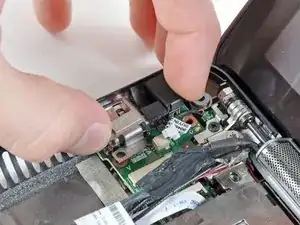

Поднимите кронштейн разъема постоянного тока с платы USB и питания.

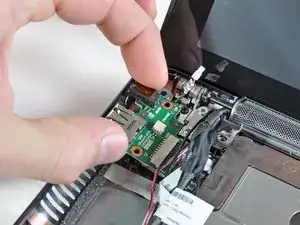

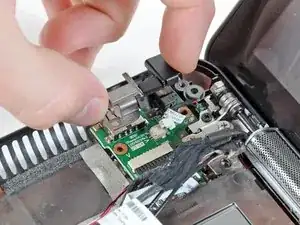

Возьмите плату USB и питания за её левый край, ближе к стороне с портами.

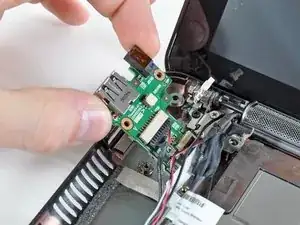

Выньте плату USB и питания прямо из её гнезда в нижнем корпусе, следя за тем, чтобы кабели не запутались.

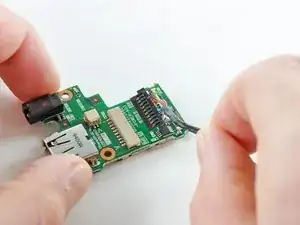

Используйте ноготь или плоский конец лопатки, чтобы отогнуть фиксирующий язычок на ZIF-разъеме кабеля SIM-карты.

Убедитесь, что вы поддеваете фиксирующий язычок, а не сам разъем.

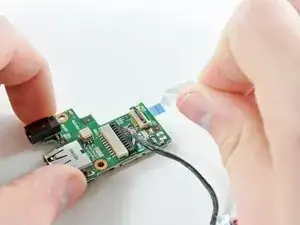

Выньте ленту кабеля SIM-карты из её разъема.

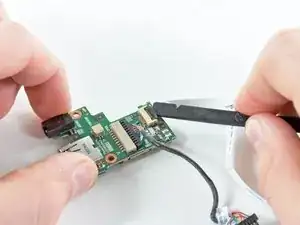

Используйте плоский конец лопатки, чтобы аккуратно оттолкнуть кабель питания из его разъема.

Убедитесь, что вы толкаете кабель, а не сам разъем.

Рекомендуется вытолкнуть разъем, одновременно нажимая с обеих сторон в попеременно-раскачивающем движении, чтобы освободить его из посадочного места.

Выньте ленту кабеля питания из её разъема.

Плата USB и питания остаётся.
