Замена жёсткого диска в HP Mini 1000

Закрыв корпус, положите Mini 1000 крышкой вниз на ровную поверхность.

Сдвиньте оба фиксирующих защёлки батареи навстречу друг другу.

Поднимите батарею из Mini 1000, начиная с края, ближайшего к защёлкам.

Удалите следующие два винта:

Один винт Филлипс 6 мм

Один винт Филлипс 4 мм

Чтобы облегчить снятие клавиатуры, рекомендуется одним движением рукой сдвинуть клавиатуру наружу через отверстие (выделено на третьей фотографии), расположенное на тыльной стороне Mini 1000.

Во время надавливания через отверстие одной рукой, другой рукой захватите верхний левый край и слегка потяните клавиатуру на себя.

Когда появится зазор, захватите клавиатуру и медленно поднимите её вверх вдоль верхнего периметра верхнего края.

Поднимите клавиатуру из верхней части корпуса, следя за кабелем, который всё ещё соединяет её с материнской платой.

Используйте ноготь или плоский конец лопатки, чтобы поднять фиксирующий язычок на ZIF-разъёме кабеля клавиатуры.

Убедитесь, что вы поднимаете фиксирующий язычок, а не сам разъём.

Вытяните кабель из разъёма и снимите клавиатуру.

Используйте ноготь или плоский конец лопатки, чтобы поднять фиксирующий язычок на ZIF-разъёме ленточного кабеля SIM-карты.

Убедитесь, что вы поднимаете фиксирующий язычок, а не сам разъём.

Вытяните ленточный кабель SIM-карты из разъёма и отклейте его от верхней части корпуса жёсткого диска.

Используйте ноготь или плоский конец лопатки, чтобы поднять фиксирующий язычок на ZIF-разъёме кабеля жёсткого диска.

Убедитесь, что вы поднимаете фиксирующий язычок, а не сам разъём.

Удалите два винта Филлипс 4,5 мм, фиксирующие жёсткий диск в нижней части корпуса.

Поднимите жёсткий диск вверх и выньте из нижней части корпуса, стараясь не повредить его кабель.

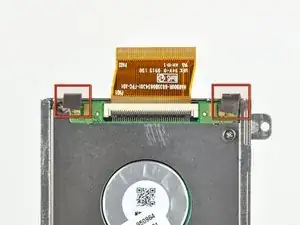

Аккуратно отодвиньте две поролоновые подкладки с торцов, приклеенные к дну жёсткого диска.

Нет необходимости снимать эти подкладки с корпуса жёсткого диска.

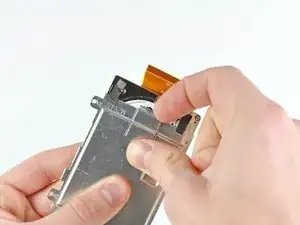

Поднимите центральный фиксирующий язычок на корпусе жёсткого диска и одновременно выталкивайте жёсткий диск через открытый конец корпуса.

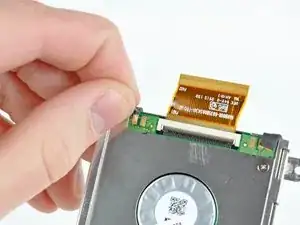

Используйте ноготь или плоский конец лопатки, чтобы поднять фиксирующий язычок на ZIF-разъёме кабеля жёсткого диска.

Убедитесь, что вы поднимаете фиксирующий язычок, а не сам разъём.

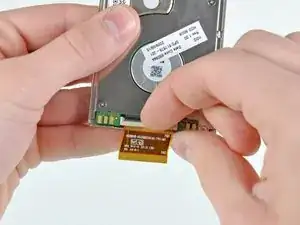

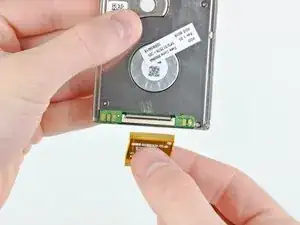

Вытяните кабель жёсткого диска из разъёма.

Жёсткий диск остаётся.
