Замена термовентилятора Dell Inspiron 1545

Перед попыткой извлечь аккумулятор убедитесь, что ноутбук отключён от всех источников питания и выключен.

Переверните ноутбук на заднюю сторону.

Сдвиньте фиксатор и одновременно потяните аккумулятор назад.

Вытащите аккумулятор из отсека для батареи.

Переверните ноутбук на заднюю сторону.

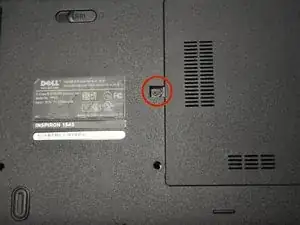

Отверните винт (5 мм, крестообразная головка PH#1), фиксирующий оптический привод на задней панели ноутбука.

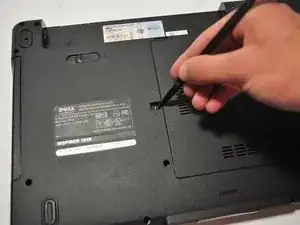

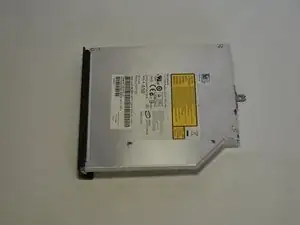

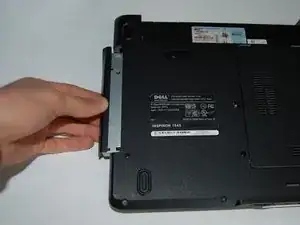

Выдавите оптический привод, используя лопаточку, как показано, и вытяните его за переднюю панель привода.

Отверните четыре винта (3 мм, крестообразная головка PH#1), удерживающие заднюю крышку основания.

Три верхних винта «фиксированные» (удерживаются фиксирующим кольцом) и не вынимаются полностью.

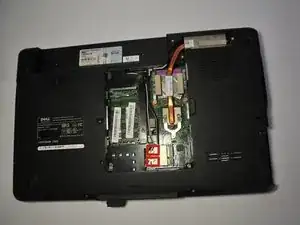

Осторожно поднимите заднюю крышку вертикально вверх от корпуса ноутбука.

Ослабьте 5 винтов (4 мм, крестообразная головка PH#1), которые крепят радиатор процессора к материнской плате.

Эти винты удерживаются шайбой, поэтому вы не сможете полностью их извлечь.

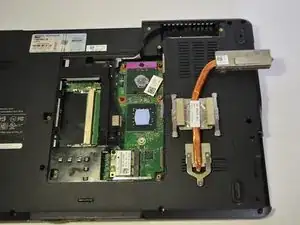

Поднимите блок радиатора, чтобы снять его.

После снятия аккумулятора отверните два винта (3 мм, крестообразная головка PH#1) под ним. Эти винты удерживают центральную крышку управления.

Переверните ноутбук лицевой стороной и откройте дисплей максимально широко.

Центральная крышка управления ОЧЕНЬ хрупкая, будьте осторожны при использовании лопаток для поддевания.

Отожмите центральную крышку управления от корпуса. Справа есть небольшой вырез — рекомендуется начать отсюда.

Осторожно снимите центральную крышку управления с ноутбука.

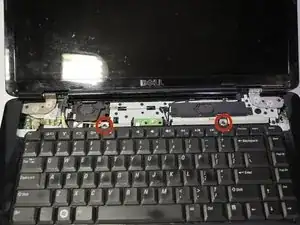

Снимите два винта (5 мм, крестообразная головка PH#1) в верхней части клавиатуры.

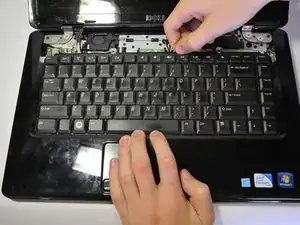

Сдвиньте клавиатуру наружу и от корпуса и поднимите её, чтобы получить доступ к разъёму клавиатуры.

Не тяните клавиатуру сильно при снятии — вы можете повредить клавиатуру или её разъём.

Поднимите защёлку разъёма, фиксирующую кабель клавиатуры к разъёму на материнской плате, и извлеките кабель.

Поднимите клавиатуру и снимите её с ноутбука.

Снимите 11 винтов (5 мм, крестообразная головка PH#1) с задней панели ноутбука, как отмечено. Один винт расположен посередине, рядом с модулем оперативной памяти.

Снимите чёрный и белый провода с беспроводного модуля, ведущие к дисплею, потянув их прямо вверх.

Размотайте провода из направляющих проводки.

Переверните ноутбук в нормальное положение и протяните ранее подключённые к WLAN чёрный и белый провода через отверстие.

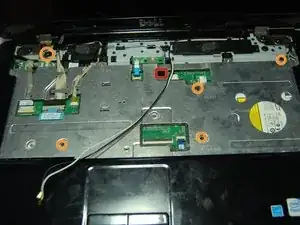

Снимите 4 меньших винта (5 мм, крестообразная головка PH#1) и один винт в верхнем левом углу (3 мм, крестообразная головка PH#1) с панели для рук.

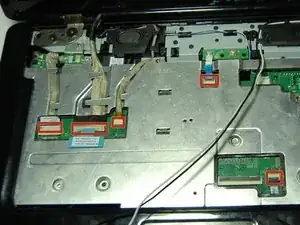

Отключите кабель Bluetooth, кабель Wed, кабель Camera1, кабель питания и кабель тачпада от соответствующих разъёмов на материнской плате, как отмечено. Для кабелей Bluetooth и Camera1 тяните вилки в направлении экрана. Для кабелей тачпада и питания поднимите чёрную защёлку, затем извлеките их. Для кабеля Wed подтяните синюю защёлку вверх.

Освободите провода из направляющих, чтобы они были свободны.

Тяните за пластиковые язычки каждого разъёма, чтобы не повредить разъёмы.

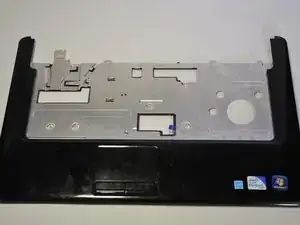

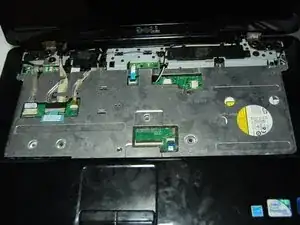

Чтобы отделить панель под ладони от остальной части корпуса, используйте пластиковую лопаточку, чтобы приподнять пластик. Лучше начать с одной точки и двигаться по периметру.

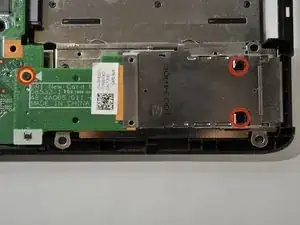

Отверните 3 винта (3 мм, крестообразная головка PH#1), которые фиксируют дополнительную плату к материнской плате.

Поднимите дополнительную плату и снимите её с ноутбука.

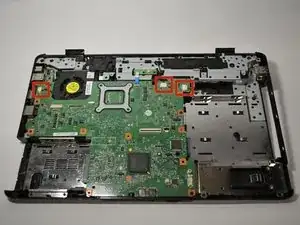

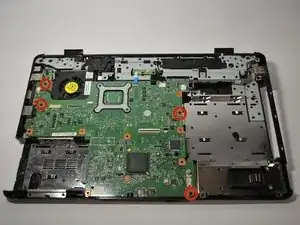

Снимите два винта (3 мм, крестообразная головка PH#1) слева и два винта (5 мм, крестообразная головка PH#1) справа, которые крепят материнскую плату к корпусу ноутбука.

Отключите кабель термового вентилятора, кабель динамика и кабель USB-платы от их разъёмов.

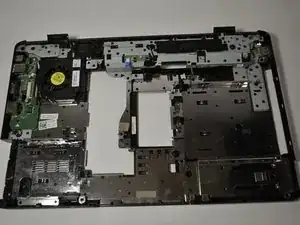

Для извлечения материнской платы оттяните её назад и вверх от основания ноутбука.

При снятии материнской платы, если вы ещё этого не сделали, с неё также снимется передняя крышка дополнительного порта.

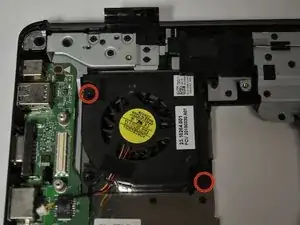

Отверните два винта (5 мм, крестовая отвертка #1), фиксирующие термовентилятор к корпусу ноутбука.

Поднимите термовентилятор вверх и отведите его от компьютера.
