Замена дисплея Dell Inspiron 1501

Положите ноутбук крышкой вниз, батареей к себе.

Сдвиньте рычажок над батареей вправо и удерживайте его в этом положении.

Подденьте батарею за выступ в верхней части и извлеките её из гнезда.

Откройте ноутбук полностью, развернув дисплей так, чтобы он был вровень с рабочей поверхностью.

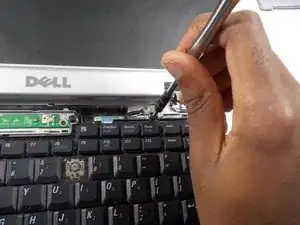

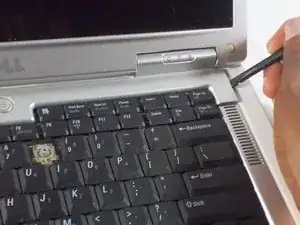

Вставьте лопатку под паз на правой стороне крышки петли.

Поднимите, чтобы отжать край крышки петли.

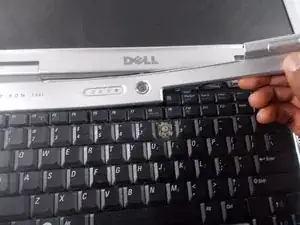

Поднимите крышку петли, отщёлкивая её от ноутбука справа налево.

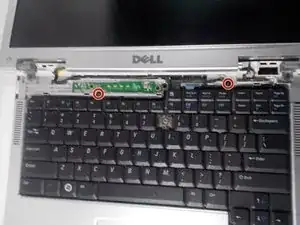

Снимите два винта JIS #1 длиной 5 мм в верхней части клавиатуры.

Поднимите верхнюю часть клавиатуры и оттяните клавиатуру от корпуса ноутбука.

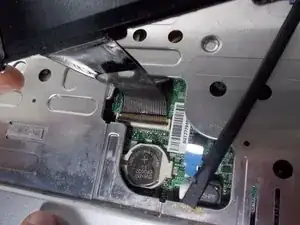

Не повредите ленточный разъём, соединяющий клавиатуру с ноутбуком.

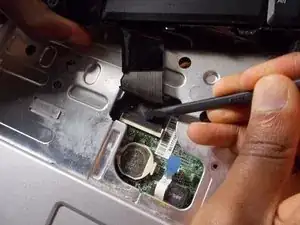

Отведите фиксатор, удерживающий ленточный кабель сверху.

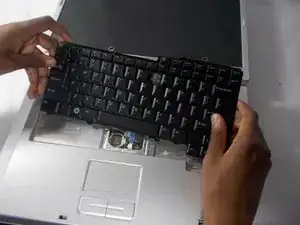

Снимите клавиатуру с ноутбука.

Закройте дисплей и переверните ноутбук вверх дном.

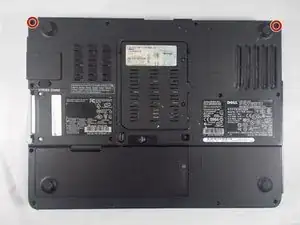

Снимите два винта JIS #1 длиной 8 мм на задней панели, которые удерживают дисплей.

Сзади компьютера снимите два заглушки винтов.

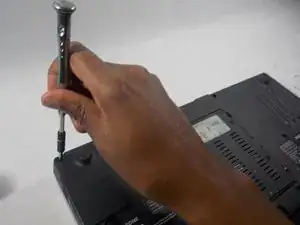

Удалите два винта JIS #1 длиной 8 мм.

Переверните ноутбук обратно и откройте дисплей.

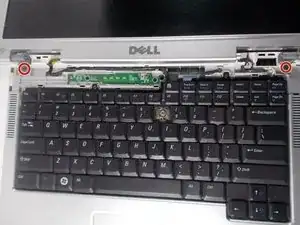

Снимите два винта JIS #1 длиной 5 мм на петле дисплея.

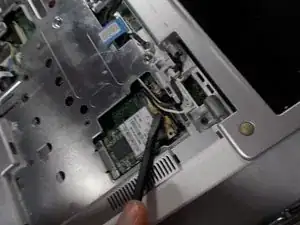

Отключите антеннные кабели от мини-карты.

Будьте осторожны, чтобы не ударить выключатель ожидания при отключении кабелей — он легко ломается.

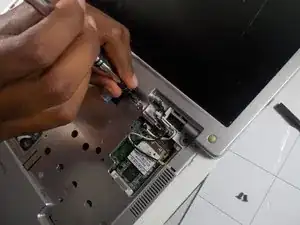

Ослабьте винт JIS #1 на кабеле дисплея.

Снимите язычок, потянув его прямо вверх, чтобы отключить кабель дисплея от ноутбука.

Снимите дисплей с остальной части устройства.
