Замена сборки дисплея Dell Inspiron 1564

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочтите инструкцию по технике безопасности, которая шла вместе с компьютером. Выполните процедуры из раздела «Перед началом работы».

ВНИМАНИЕ: Чтобы избежать статического электричества, заземлите себя, используя браслет для заземления запястья или периодически касаясь неокрашенной металлической поверхности.

Отметьте прокладку кабелей антенны Mini-Card и снимите их с направляющих на нижней части компьютера.

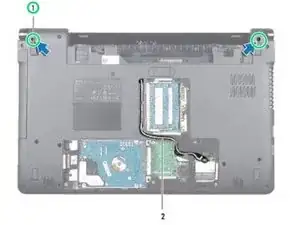

Снимите два винта на нижней части компьютера, которые крепят сборку дисплея к основанию компьютера.

Выведите кабели антенны Mini-Card вверх через прорезь в основании компьютера.

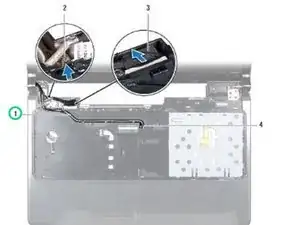

Отметьте прокладку кабелей антенны Mini-Card и снимите их с направляющих на подставке для ладоней.

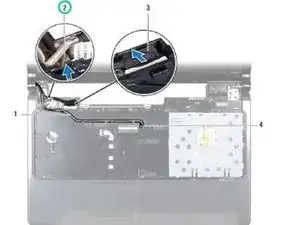

Отключите кабель дисплея от разъёма на системной плате и снимите винт заземления кабеля дисплея.

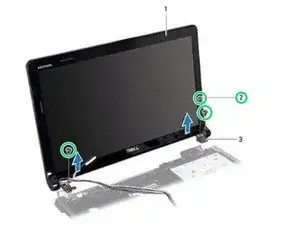

Удерживая сборку дисплея на месте, снимите три винта, которые крепят сборку дисплея к основанию компьютера.

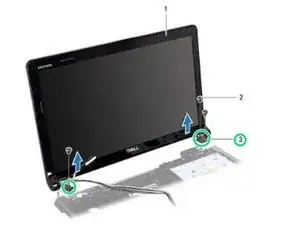

Поднимите сборку дисплея с выравнивающих штырей на основании компьютера.

Используйте выравнивающие штыри, чтобы установить сборку дисплея на основание компьютера.

Замените три винта, которые крепят сборку дисплея к основанию компьютера

Подключите кабель дисплея к разъёму на системной плате и установите винт заземления кабеля дисплея.

Протяните кабели антенны Mini-Card через направляющие на подставке для ладоней.

Пропустите кабели антенны Mini-Card через прорезь в основании компьютера.

Переверните компьютер и замените два винта, которые крепят сборку дисплея к основанию компьютера.
