Замена ЖК-экрана Dell Inspiron 1545

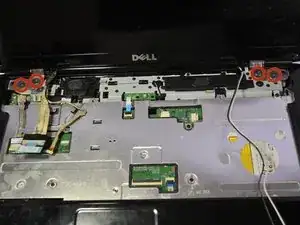

Удалите два винта (5.5 мм, Phillips #1) из корпуса ноутбука.

Снимите черные и белые провода от WLAN, которые ведут к дисплею, потянув вверх.

Размотайте провода, чтобы их можно было свободно вытянуть на следующем шаге.

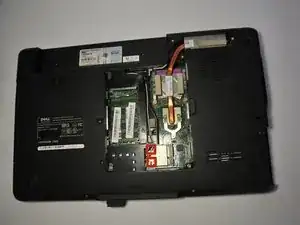

Переверните ноутбук в стандартное положение.

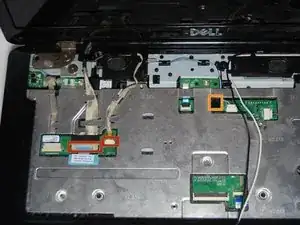

Отключите кабель Wed и кабель Camera1 от соответствующих разъемов на материнской плате, как указано. Освободите провода, чтобы они были свободными.

Протяните черные и белые провода, ранее подключенные к WLAN, через отверстие.

Удалите кабель Camera1, кабель Wed и черные и белые провода из направляющих.

Удалите четыре винта (5 мм Phillips #1) (по два с каждой стороны), которые фиксируют сборку дисплея.

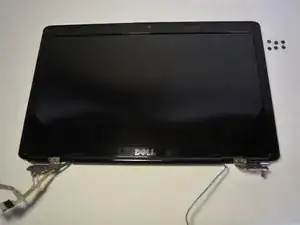

Поднимите сборку дисплея с компьютера.

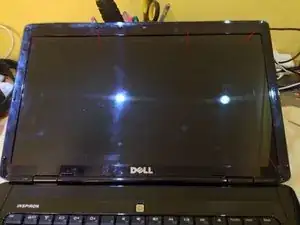

Поднимите шесть резинок. Одна находится в каждом углу внизу экрана, и четыре вдоль верхней части экрана.

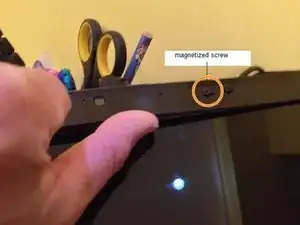

Удалите винты под ними. Примечание: один винт вверху и справа от центра может быть магнитным и не выйти.

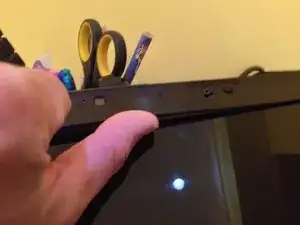

Используя большой палец, начиная с верхней части, нажмите на внутреннюю часть рамки, чтобы пластиковая часть вышла. Обходите рамку, повторяя процесс сверху и по бокам, пока не дойдете до низа.

Внизу есть двусторонний скотч вдоль металлической полосы, где пластик встречается с рамкой. Отделите это и снова нажмите наружу.

Вся рамка теперь должна быть свободна, и вы можете снять ее с ноутбука.

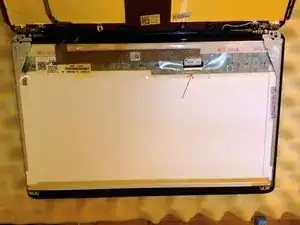

Внизу найдите две петли. На обеих петлях есть маленький треугольный знак. Вы должны удалить винты рядом с треугольником на петлях (по
