Замена вентилятора процессора Dell Inspiron 1564

Снятие аккумулятора

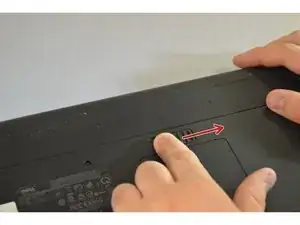

Найдите защёлку аккумулятора на нижней стороне компьютера и сдвиньте её вправо.

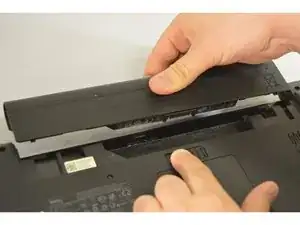

Удерживая защёлку аккумулятора, оттяните аккумулятор от устройства.

Снятие крышки аппаратного отсека

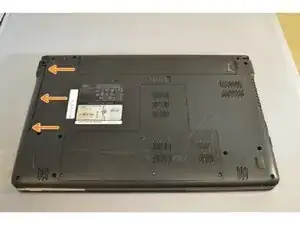

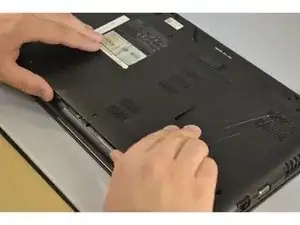

Отверткой с насадкой J0 ослабьте все винты на крышке, противоположной аккумулятору.

Снимите крышку.

Извлечение оперативной памяти

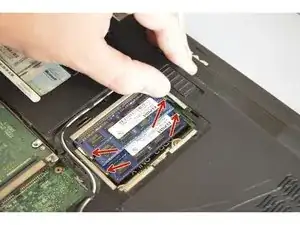

Осторожно отведите маленькие фиксаторы по бокам каждой планки памяти назад.

Аккуратно поднимите планку памяти вверх, пока она не окажется под углом.

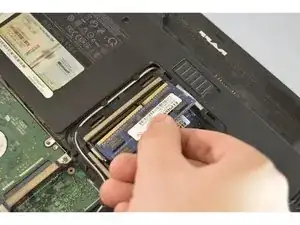

Оттяните планку памяти от устройства.

Повторите шаги для второй планки памяти.

Извлечение жёсткого диска

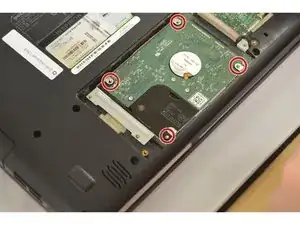

Отвинтите четыре винта, удерживающие жёсткий диск.

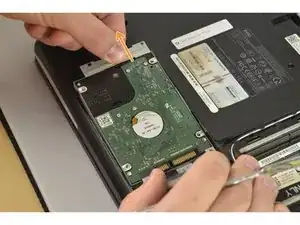

Сдвиньте жёсткий диск вправо и влево, чтобы отсоединить его.

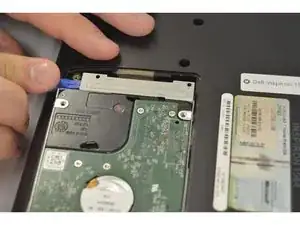

Подденьте жёсткий диск вверх и извлеките из устройства.

Извлечение оптического привода

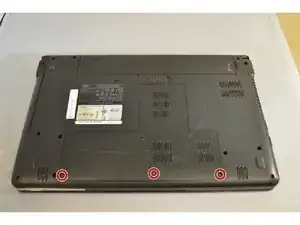

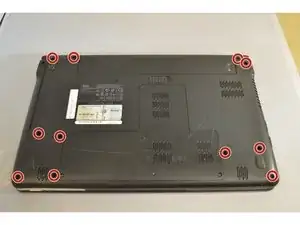

Отверткой с насадкой J0 снимите 11 винтов на нижней стороне компьютера.

Найдите оптический привод с левой стороны при перевёрнутом компьютере.

Осторожно подденьте и извлеките оптический привод из устройства.

Снятие крышки клавиатуры

Будьте осторожны, не тяните за ленточный кабель, который соединяет клавиатуру с компьютером.

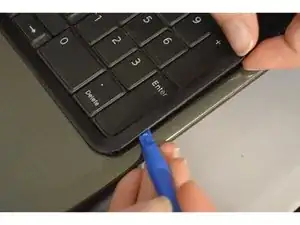

Используя пластиковый инструмент для вскрытия, начните поддевать в зазоре между экраном и клавиатурой.

Снимите чёрную крышку клавиатуры.

Снятие клавиатуры

Снимите четыре винта в верхней части клавиатуры.

Нажмите на защёлки по бокам клавиатуры, чтобы освободить её.

Далее находится провод, соединённый с нижней частью клавиатуры; если вы поднимете клавиатуру слишком быстро, он порвётся.

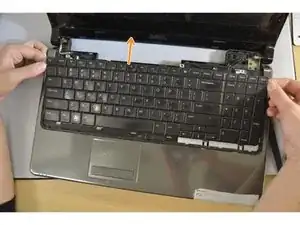

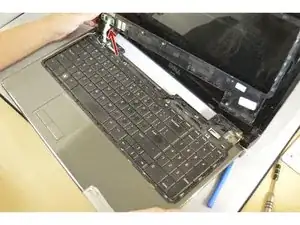

Снимите клавиатуру, потянув её в сторону экрана и вверх.

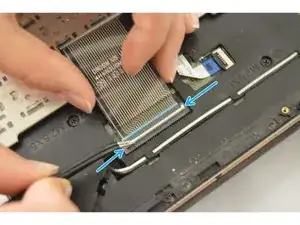

Переведите защёлку на компьютере, соединяющую ленточный кабель с клавиатурой.

Продолжение: снятие клавиатуры

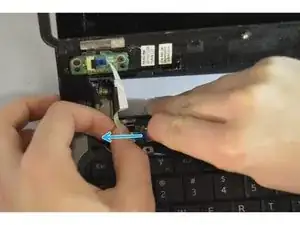

Вытяните ленточный кабель клавиатуры.

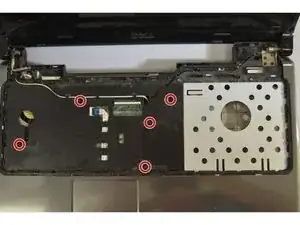

Снимите пять винтов, расположенных под клавиатурой.

Снятие кабелей беспроводной карты

В следующем шаге будьте осторожны, чтобы не порвать чёрный и белый провод.

Переверните устройство нижней стороной вверх.

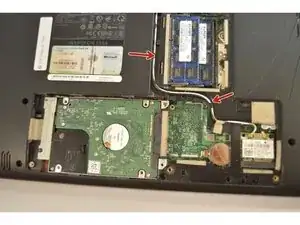

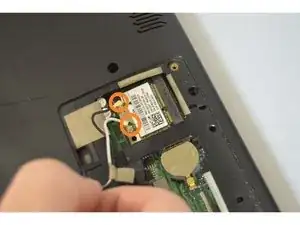

Отсоедините чёрный и белый провода от беспроводной карты.

Продолжение: снятие кабелей беспроводной карты

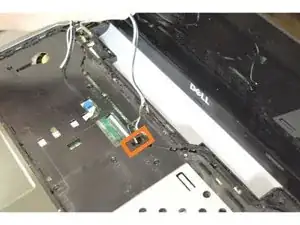

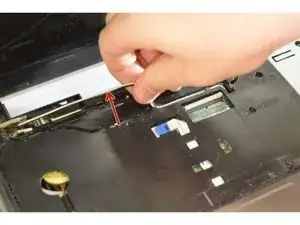

Поднимите соединения чёрного и белого проводов от устройства.

Пропустите провода через отверстие к верхней части клавиатуры.

Снятие кожуха

На этом шаге будьте осторожны и не тяните кожух слишком резко, иначе чёрный и белый провода могут порваться.

Ослабьте и раздвиньте стороны друг от друга.

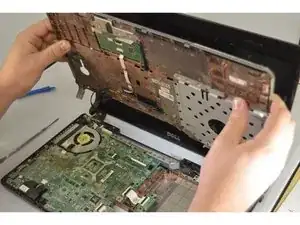

Снимите кожух.

Снятие вентилятора

Отверткой с насадкой J0 выкрутите два винта длиной 7 мм, фиксирующие вентилятор.

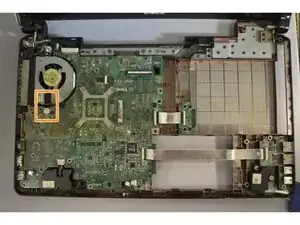

Пинцетом аккуратно выньте кабель, соединяющий вентилятор с платой.

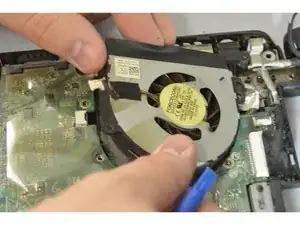

Осторожно приподнимите вентилятор и извлеките его.
