Замена материнской платы Lenovo Yoga 3 Pro

Переверните ноутбук задней панелью вверх.

Открутите десять винтов Torx T6 длиной 4,0 мм с задней стороны ноутбука.

Аккуратно поднимите заднюю крышку с корпуса ноутбука.

Отсоедините кабель аккумулятора, аккуратно сдвинув его чёрный разъём в сторону самой батареи.

Открутите шесть винтов Phillips #0 длиной 3,8 мм, крепящих аккумулятор.

Аккуратно поднимите аккумулятор и извлеките его из корпуса ноутбука.

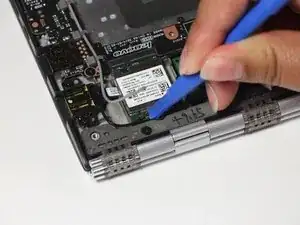

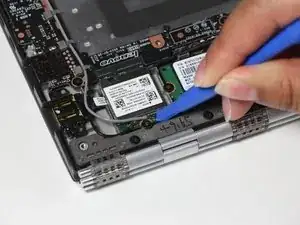

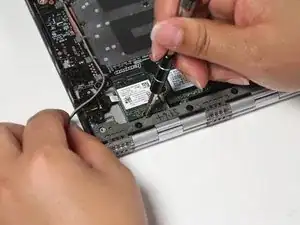

Воспользовавшись пластиковой лопаткой, аккуратно отсоедините серый провод от модуля Wi-Fi.

Отсоедините чёрный провод от модуля Wi-Fi.

Открутите один винт Phillips #0 длиной 2,9 мм у основания модуля Wi-Fi.

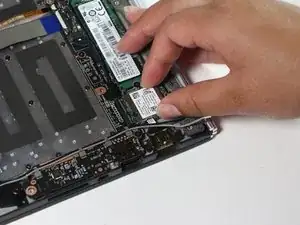

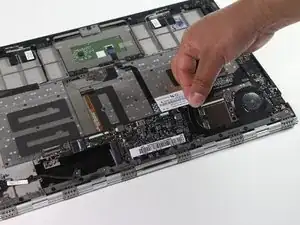

Аккуратно поднимите и вытяните модуль Wi-Fi.

Открутите один винт Phillips #0 длиной 2,9 мм, крепящий SSD-накопитель.

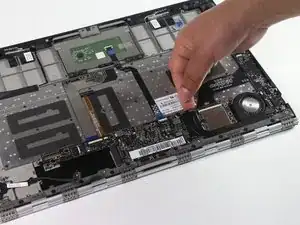

Аккуратно приподнимите накопитель и расшатывайте его из стороны в сторону, чтобы извлечь из корпуса ноутбука.

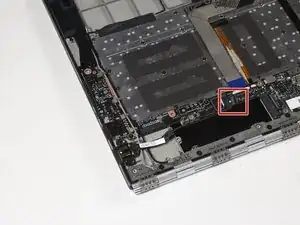

Сдвиньте кабель в сторону от материнской платы.

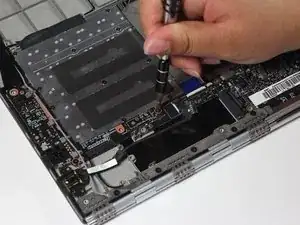

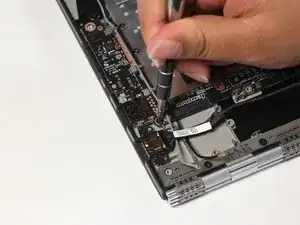

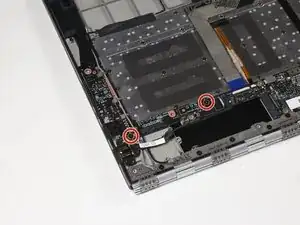

Открутите два винта Phillips #0 длиной 2,9 мм, крепящих дочернюю плату.

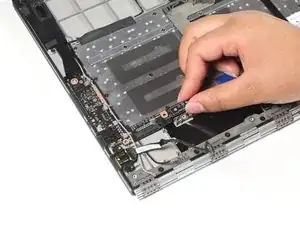

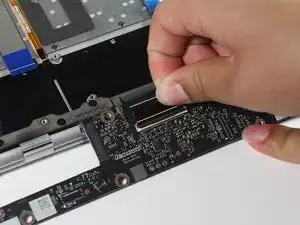

Поднимите дочернюю плату с помощью пластиковой лопатки.

При подъёме дочерней платы Вы услышите два щелчка.

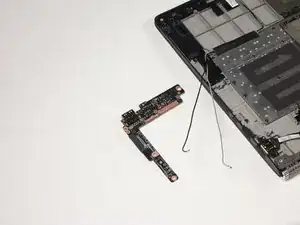

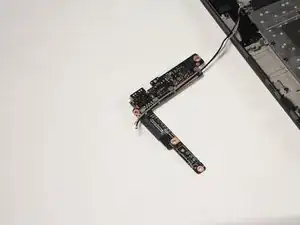

Поднимите дочернюю плату, извлеките беспроводные кабели из пластиковых держателей и отложите плату в сторону.

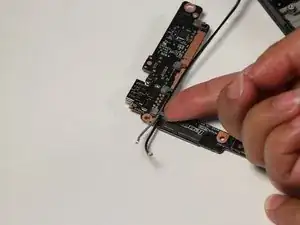

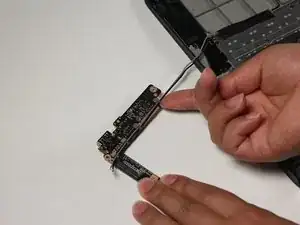

Аккуратно поднимите металлические защёлки на дочерней плате, чтобы освободить провода.

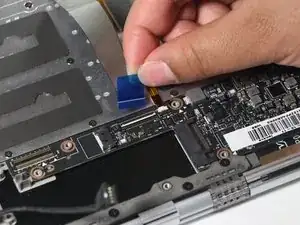

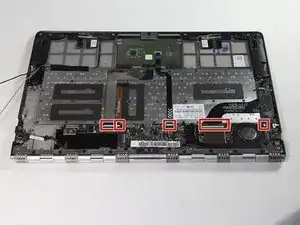

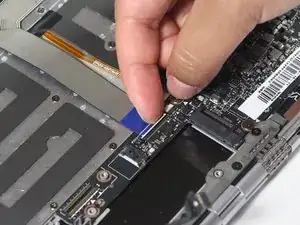

Отсоедините пять плоских гибких кабелей, подключённых к материнской плате, следующим образом:

1. Поднимите фиксатор кабеля ногтем

2. Потяните за язычок, чтобы извлечь кабель.

У большого чёрного плоского кабеля с обозначением «MB» нет язычка — аккуратно потяните кабель за край после поднятия фиксатора.

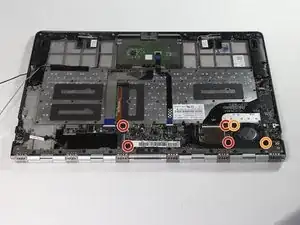

Открутите четыре винта Phillips #0 длиной 2,3 мм, крепящих материнскую плату.

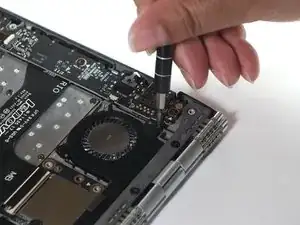

Открутите два винта Phillips #0 длиной 2,9 мм, крепящих вентилятор.

Убедитесь, что материнская плата и вентилятор нигде не застряли при переворачивании.

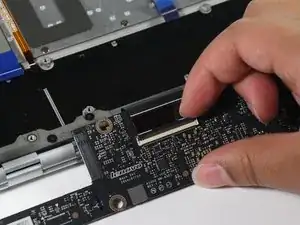

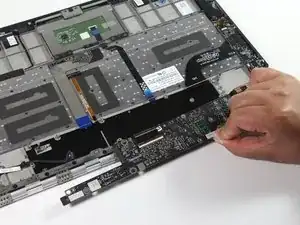

Аккуратно поднимите и переверните материнскую плату.

Переведите фиксатор кабеля, удерживающего разъём дисплея, в открытое положение.

Извлеките разъём дисплея, потянув за язычок.
