Замена материнской платы Asus X553MA-BPD07051

Используйте отвертку Phillips #0 (насадка PH0), чтобы отвинтить четыре винта 5,0 мм, фиксирующие нижнюю крышку ноутбука.

Используйте отвертку Phillips #0 (насадка PH0), чтобы отвинтить шесть винтов 11,0 мм, фиксирующих нижнюю крышку ноутбука.

Подденьте края клавиатуры пластиковой монтажной лопаткой iFixit и слегка приподнимите клавиатуру, чтобы получить доступ внутрь ноутбука.

Не поднимайте клавиатуру слишком высоко, так как клавиатура соединена с материнской платой двумя ленточными шлейфами, которые необходимо отсоединить.

Отогните защёлку на ленточном кабеле и вытяните ленту, чтобы снять клавиатуру с ноутбука.

Снимите обе части ленточного шлейфа, соединяющего клавиатуру с материнской платой.

Отсоедините групповой кабель, подключающий аккумулятор к материнской плате, с помощью пластиковой монтажной лопатки iFixit.

Убедитесь, что вы не вытащили весь разъём, прикладывая слишком большую силу. Снимать необходимо только белый пластиковый разъём с металлической части на материнской плате.

Используйте отвертку Phillips #0 (насадка PH0), чтобы отвинтить четыре винта 6,0 мм, крепящие аккумулятор к корпусу ноутбука.

Поднимите аккумулятор и полностью извлеките его из ноутбука.

Используйте отвертку Phillips #0 (насадка PH0), чтобы отвинтить четыре винта 6,0 мм, удерживающие жёсткий диск.

Поднимите жёсткий диск и потяните его в сторону экрана, чтобы отсоединить от материнской платы.

Будьте осторожны при отсоединении жёсткого диска от материнской платы, чтобы не повредить ни один из разъёмов.

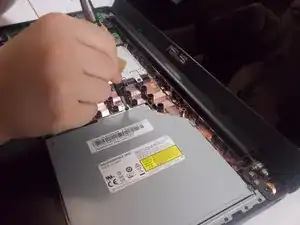

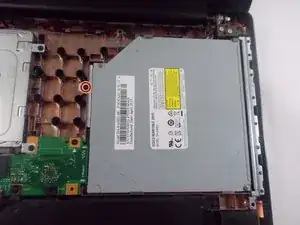

Используйте отвертку Phillips #0 (насадка PH0), чтобы отвинтить один винт 6,0 мм, удерживающий оптический привод.

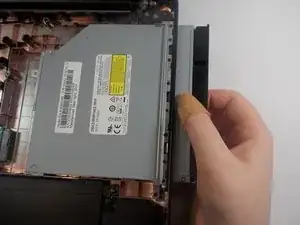

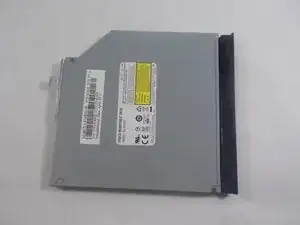

Аккуратно вытяните оптический привод из корпуса ноутбука.

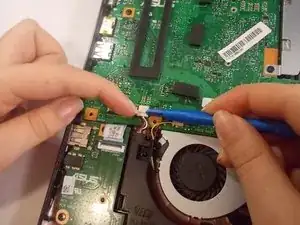

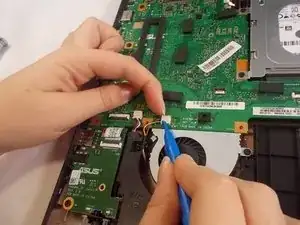

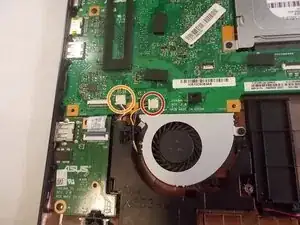

Отсоедините групповой кабель, который соединяет вентилятор с материнской платой, с помощью пластиковой монтажной лопатки iFixit.

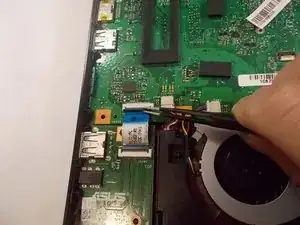

Отсоедините групповой кабель, который подключает аудиомодуль к материнской плате, с помощью пластиковой монтажной лопатки iFixit.

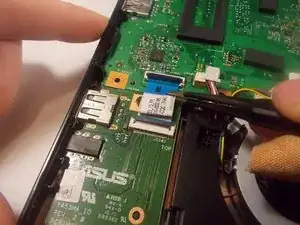

Поднимите металлическую защёлку ZIF-разъёма ленточного шлейфа.

Вытяните ленту из разъёма, отводя её от материнской платы.

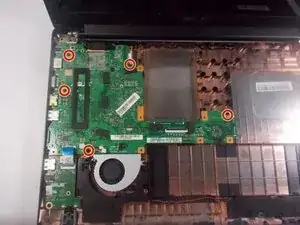

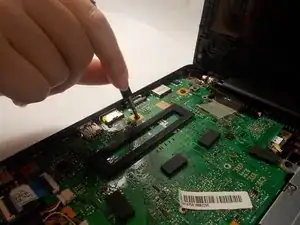

Используйте отвертку Phillips #0 (насадка PH0), чтобы отвинтить пять винтов 6,0 мм, крепящих материнскую плату к основанию ноутбука.

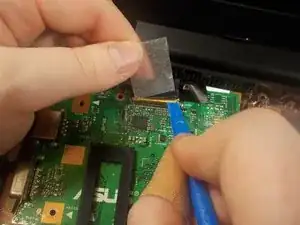

Снимите ленту с материнской платы.

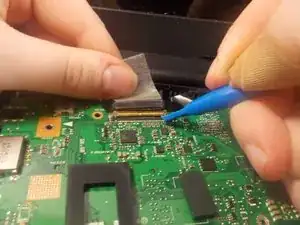

Поднимите металлические защёлки ZIF-разъёма.

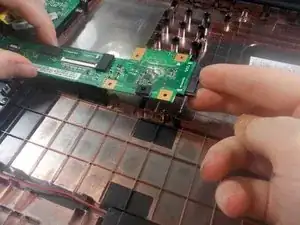

Оттолкните золотой металлический разъём от материнской платы.

Будьте осторожны, чтобы не сломать разъём.

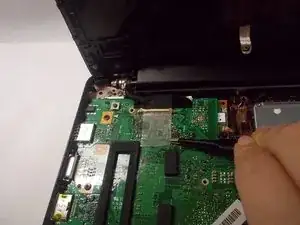

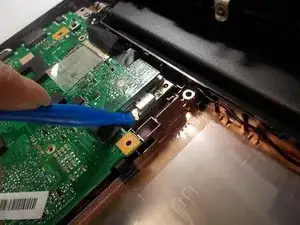

Поднимите коаксиальный разъём с модуля Wi‑Fi с помощью пластиковой монтажной лопатки iFixit.

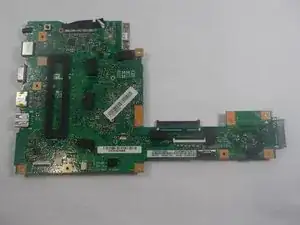

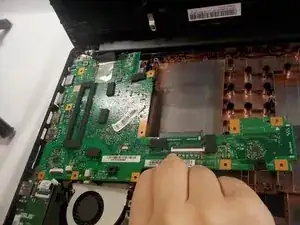

Поднимите материнскую плату и полностью извлеките её.

Не тяните слишком сильно, материнская плата должна легко выйти, как только она будет отделена от основания ноутбука.
