Замена CD-привода ASUS X552LAV-BBI5N08

Батарея не показана на фотографиях.

Переверните ноутбук крышкой вниз.

Сдвиньте правую защёлку влево.

Удерживайте левую защёлку вправо.

Пока удерживаете левую защёлку в этом положении, выдвиньте батарею, отталкивая её от себя.

Найдите нижнюю панель. Она находится на противоположном конце от батареи.

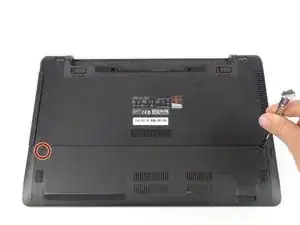

Снимите два винта 12 мм на нижней панели с помощью отвёртки Tri-wing Y1.

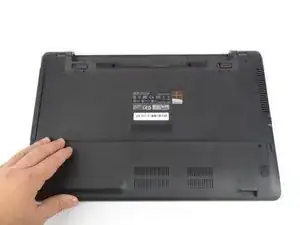

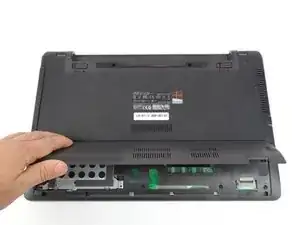

Снимите нижнюю панель, приподняв её вверх.

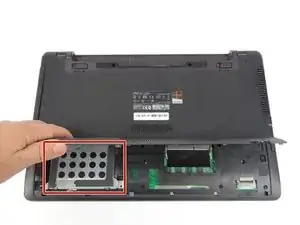

Найдите жёсткий диск.

Он расположен в нижнем левом углу.

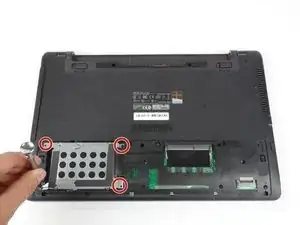

Снимите четыре винта 5.5 мм на корпусе жёсткого диска с помощью отвёртки Tri-wing Y1.

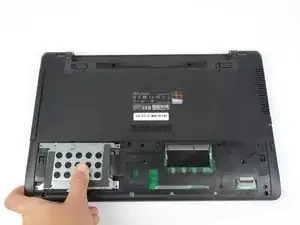

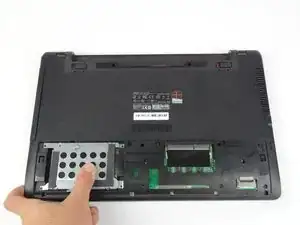

Сдвиньте жёсткий диск влево, чтобы вынуть его.

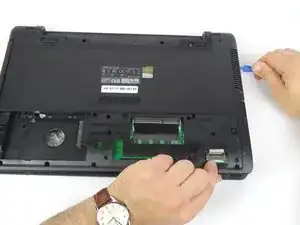

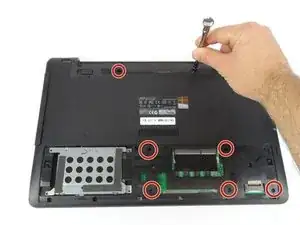

С помощью отвёртки Tri-wing Y1 снимите семь винтов 4 мм в области батареи.

Используйте инструмент для вскрытия, чтобы отделить клавиатуру от основания ноутбука.

Начинайте с одного конца и обойдите по краям.

Переверните ноутбук так, чтобы он стоял на нижней панели.

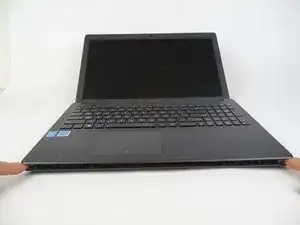

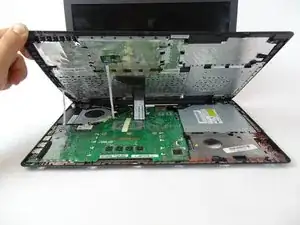

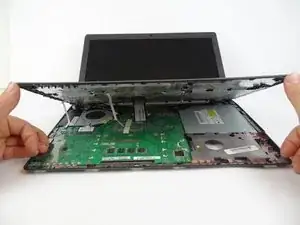

Поднимите клавиатуру за передний край.

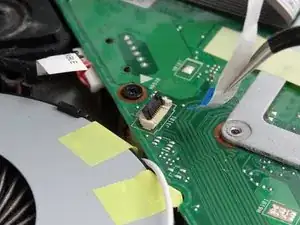

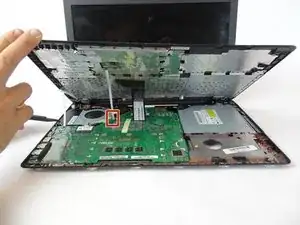

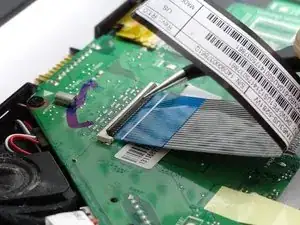

Поднимите маленькую фиксирующую защёлку для двух ZIF-коннекторов.

Отключите коннекторы, которые удерживают клавиатуру подключённой.

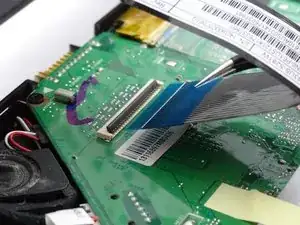

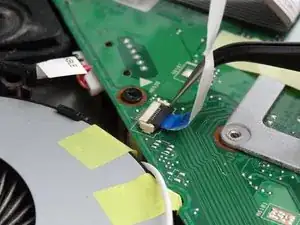

Поднимите фиксирующую защёлку для ZIF-коннектора.

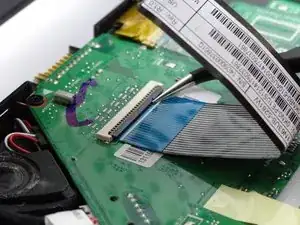

Отключите коннектор, который удерживает клавиатуру подключённой.

Снимите клавиатуру с ноутбука.

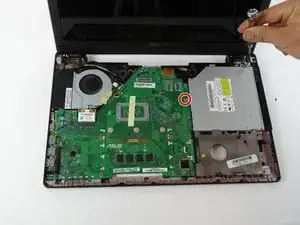

Снимите два винта 4 мм вокруг привода CD.

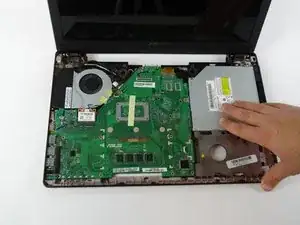

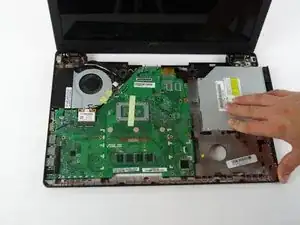

Сдвиньте CD-привод вправо, чтобы вынуть его.
