Замена клавиатуры Asus VivoBook E203MA-TBCL432B

Установите ноутбук так, чтобы нижняя панель была обращена вверх, петля находилась от вас, а логотип ASUS был обращён к столу.

Закрытый ноутбук упрощает замену аккумулятора.

Отверткой Phillips #0 отверните восемь винтов на задней панели длиной 5 мм.

Снимите два винта Phillips #0 длиной 7 мм.

Восемь винтов, отмеченных красным, имеют одинаковую длину 5 мм и не должны заменяться двумя более длинными винтами 7 мм, отмеченными оранжевым.

Вставьте пластиковый инструмент для вскрытия между задней панелью и корпусом ноутбука.

С помощью инструмента приподнимите панель от корпуса. Продвигайтесь вокруг устройства, создавая зазор инструментом.

Когда зазор между задней панелью и устройством станет достаточным, осторожно снимите панель вручную и полностью удалите её.

Используйте пластик, а не металл, чтобы не поцарапать панель.

После снятия задней панели вы чётко увидите аккумулятор и все его соединители.

Начните со съёма серебристой ленточной шины вдоль задней части аккумулятора.

Чтобы отсоединить её от материнской платы, поднимите чёрную защёлку на разъёме с нулевым усилием вставки и вытяните кабель, удерживая за синюю вкладку.

Отсоедините ленточный кабель с левой стороны тем же способом.

Снимите красный и чёрный провод вдоль нижней части аккумулятора.

Его не нужно отсоединять от разъёма, достаточно вынуть из зажимов вдоль нижней части аккумулятора.

Отверткой Phillips #0 отверните два винта длиной 3 мм, расположенные в верхней и левой частях аккумулятора.

Аккуратно приподнимите аккумулятор, учитывая один кабель, всё ещё подключённый к материнской плате.

При приподнятом аккумуляторе вытяните оставшийся разъём, и он должен выйти при небольшом усилии.

Отсоедините маленький чёрно‑красный пучок проводов, подняв его прямо вверх из разъёма на материнской плате.

Отсоедините чёрный ленточный кабель в центре материнской платы: сначала поднимите чёрную защёлку, затем вытяните кабель.

Снимите коаксиальный разъём с материнской платы.

Схватите провод близко к месту его подключения к плате.

Тяните вверх и от платы, пока разъём не отсоединится.

В верхней части материнской платы есть разъём, закреплённый скотчем.

Отклейте скотч, чтобы он больше не прилегал к плате.

Осторожно извлеките разъём из его гнезда.

Теперь, когда все кабели отключены от материнской платы, можно начать выкручивать винты, удерживающие плату.

Отверткой Philips #0 удалите шесть винтов длиной 2 мм.

Поднимите материнскую плату от корпуса, позволив среднему ленточному кабелю пройти через вырез.

Отверткой Phillips #00 отвинтите четыре винта 2,0 мм, удерживающие динамики.

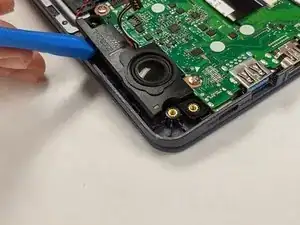

Осторожно подденьте оба динамика пластиковым инструментом для вскрытия, как показано на фото, и извлеките. На фото показан только один динамик, но процедура для второго та же.

После снятия обоих динамиков аккуратно отложите их в сторону.

На этом этапе должен быть виден ленточный кабель.

Подденьте белую фиксирующую язычок на плате ввода/вывода инструментом для вскрытия iFixit и аккуратно приподнимите, чтобы отсоединить ленточный кабель.

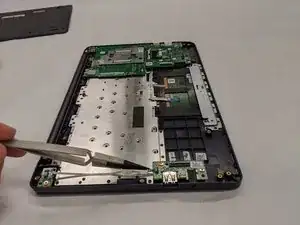

Возьмите и извлеките ленточный кабель металлическими пинцетами.

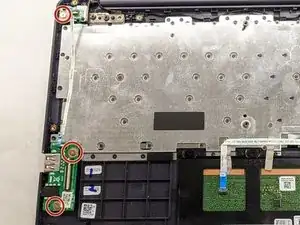

Отвинтите три винта 2,0 мм крестовой отверткой Phillips №0, выделенные красным.

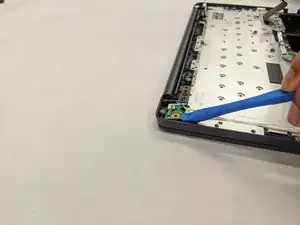

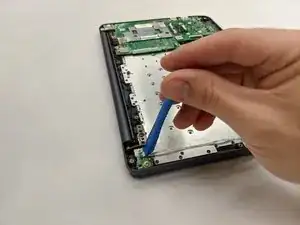

С помощью инструмента для вскрытия iFixit аккуратно приподнимите плату кнопки питания и снимите её вручную.

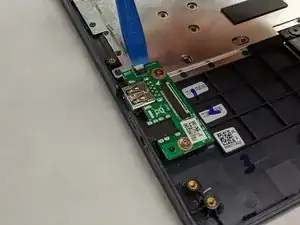

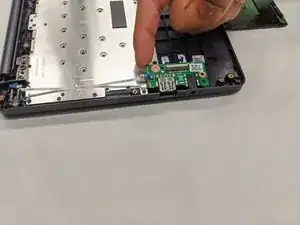

Теперь снимите плату ввода/вывода вручную, как показано. Плата должна выйти с небольшим сопротивлением.

Подденьте инструментом для вскрытия iFixit кабель, присоединённый к трекпаду, чтобы отщёлкнуть его.

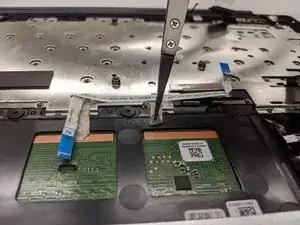

С помощью металлических пинцетов снимите ленточный кабель и ленту, прикреплённую к трекпаду.

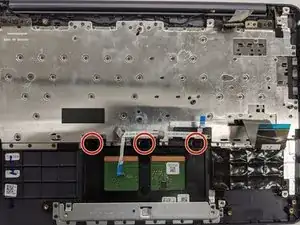

Отвинтите три винта 2,00 мм крестовой отверткой Phillips №00. Эти винты фиксируют трекпад.

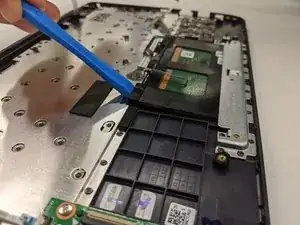

Подденьте инструментом для вскрытия iFixit рамку трекпада и аккуратно отожмите и потяните рамку вверх.

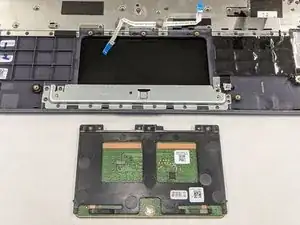

Подняв рамку трекпада вручную, потяните трекпад в направлении петель, чтобы снять его.

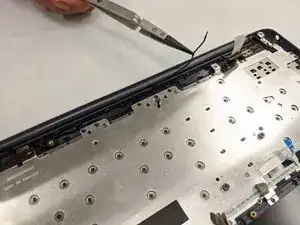

С помощью металлических пинцетов поднимите коаксиальный кабель из его гнезда рядом с петлёй экрана.

Разместите сборку под углом 90 градусов (дисплей лежит на столе, клавиатура стоит вертикально).

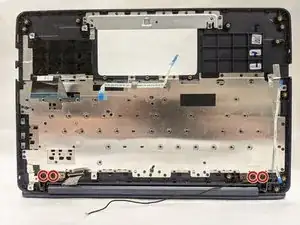

Отвинтите четыре винта 3,00 мм крестовой отверткой Phillips №0.

Примечание: убедитесь, что помощник удерживает сборку при снятии винтов.

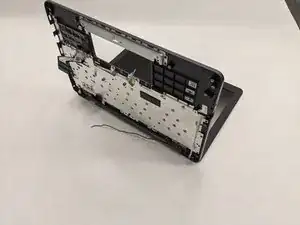

На этой фотографии показана снятая сборка клавиатуры. Поскольку клавиатура формована в пластиковую рамку ноутбука, необходимо заменить всю сборку целиком.
