Замена разъёма для наушников и порта USB в Asus VivoBook E203MA-TBCL432B
Если разъём для наушников или порт USB перестали корректно работать, вы можете заменить их, следуя этому руководству. Для замены потребуется только крестовая отвёртка Phillips №0 и пластиковый инструмент для вскрытия. Отвёртка используется для снятия винтов на нижней панели ноутбука и винтов на плате с разъёмом для наушников/USB. Это простая замена и не требует дополнительных знаний или информации.
Шаг 1
Разместите ноутбук так, чтобы нижняя панель была обращена вверх, петля была от вас, а логотип ASUS — прилегал к столу.
Закрытие ноутбука упростит замену батареи.
Шаг 2
Используйте крестовую отвёртку Phillips №0, чтобы выкрутить восемь винтов длиной 5 мм на задней панели.
Снимите два винта длиной 7 мм с головкой Phillips №0.
8 винтов, отмеченных красным, имеют одинаковую длину 5 мм и не должны заменяться двумя более длинными винтами 7 мм, отмеченными оранжевым.
Шаг 3
Вставьте пластиковый инструмент для вскрытия iFixit между задней панелью и остальной частью ноутбука.
С помощью инструмента для вскрытия приподнимите панель от корпуса ноутбука. Продвигайтесь вокруг устройства, создавая зазор инструментом.
Когда появится достаточный зазор между задней панелью и устройством, осторожно снимите панель руками и полностью удалите её.
Используйте пластиковый инструмент, а не металлический, чтобы не поцарапать панель.
Шаг 4

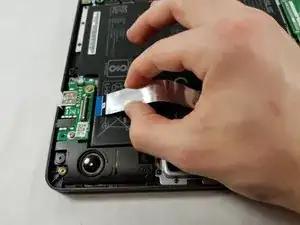

Отключите ленточный кабель, расположенный над батареей.
Поднимите фиксирующую планку на разъёме с нулевым усилием вставки (ZIF), затем сдвиньте кабель в сторону.
Шаг 5

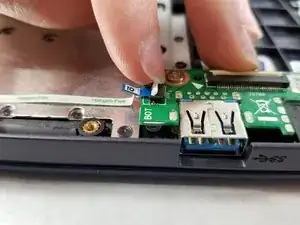

Отключите маленький белый ленточный кабель, подключённый к узлу, который удерживает USB и разъём для наушников.
Сначала поднимите белую защёлку, фиксирующую синий язычок, затем вытащите кабель за синий язычок.
Шаг 6

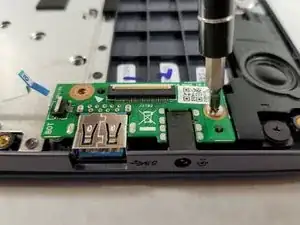

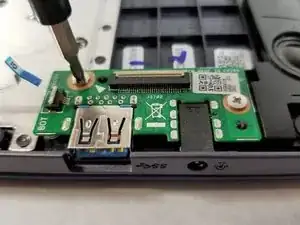

Используйте отвёртку Phillips №0, чтобы выкрутить два винта длиной 2 мм: верхний левый и нижний левый на компоненте с разъёмом для наушников и портом USB.
Шаг 7

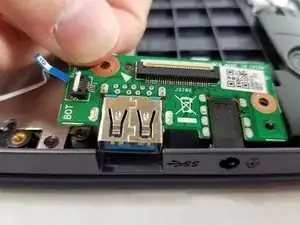

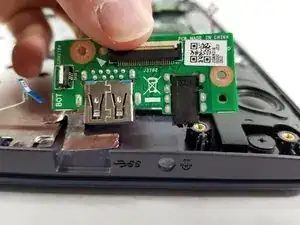

Поднимите печатную плату с разъёмом для наушников и портом USB строго вверх и извлеките её из ноутбука.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
