Замена радиатора Microsoft Surface Laptop 7 (13,8 дюйма)

Перед началом ремонта разрядите батарею ноутбука ниже 25%. Заряженная батарея может воспламениться при повреждении.

Отключите все кабели и полностью выключите ноутбук.

Закройте ноутбук и положите его так, чтобы резиновые ножки были обращены вверх.

Аккуратно вставьте одно плечо изогнутых пинцетов в выемку рядом с верхним правым краем одной из ножек.

Вы также можете использовать кончик лопатки. Однако при повторном использовании ножки есть больший риск повредить её.

С помощью пинцета подденьте и снимите ножку.

Ножки могут выскочить очень быстро — следите, чтобы не потерять их.

Повторите процедуру, чтобы снять остальные ножки.

Чтобы установить ножку, совместите выступы на её нижней стороне с вырезами в раме и надавите ножку на место.

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается ровно в то же место, откуда был извлечён.

Хотя в Surface Laptop 7 используются винты Torx Plus, работают и стандартные биты Torx. Прилагайте постоянное давление вниз, чтобы избежать срыва шлица.

Используйте отвертку Torx Plus 5IP, чтобы снять четыре 4,5 мм‑длинных винта (с шайбами), крепящих нижний корпус.

Вставьте кончик монтажной лопатки под верхний край нижнего корпуса примерно в одном дюйме (2,5 см) слева или справа от логотипа Microsoft.

Не вставляйте лопатку близко к внешним краям, иначе вы повредите антенную планку.

Поверните лопатку, чтобы приподнять нижний корпус настолько, чтобы вы могли ухватиться за него рукой.

Поднимите нижний корпус и снимите его.

Используйте отвертку Torx Plus 3IP, чтобы снять два винта длиной 2,3 мм, крепящих крышку разъёма батареи.

Снимите крышку разъёма батареи с помощью пинцета или пальцами.

Вставьте плоский конец лопатки под верхний край пресс‑разъёма батареи и подденьте, чтобы отключить его.

Чтобы снова подключить пресс‑разъём, совместите его с разъёмом и аккуратно нажмите на одну сторону, пока не щёлкнет, затем нажмите на другую сторону. Может потребоваться несколько попыток для выравнивания — не заставляйте разъём силой.

При снятии экрана материнской платы в следующих шагах старайтесь минимально деформировать экран. Его потребуется повторно использовать при сборке.

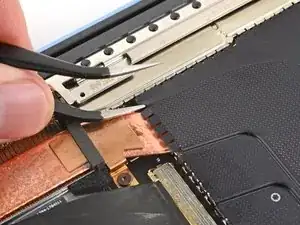

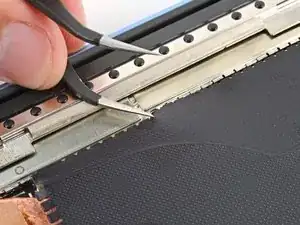

Вставьте одно плечо изогнутых пинцетов в один из зазоров на кромке экрана кабеля дисплея.

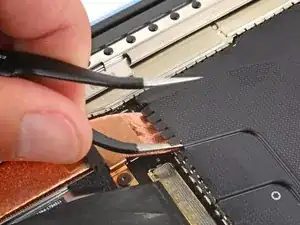

С помощью пинцета подденьте и отщелкните экран.

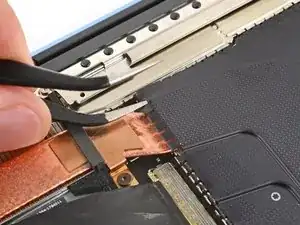

Продолжайте отщёлкивать кромки экрана, пока не сможете ухватиться за него пальцами.

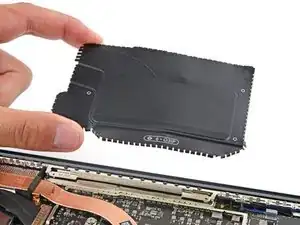

Снимите экран, удерживая его пальцами.

Если экран застрял, используйте пинцет, чтобы отщёлкнуть ту область, которая не поддаётся.

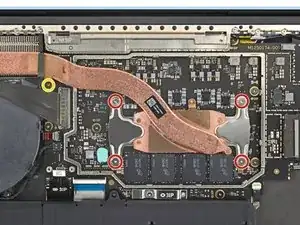

Используйте отвертку Torx Plus 3IP, чтобы снять пять винтов, крепящих радиатор:

Четыре прижимающих винта процессора длиной 3,2 мм

Один винт длиной 2,7 мм возле верхнего левого края

При сборке затягивайте четыре прижимающих винта процессора в узоре «X». Например: верхний левый, нижний правый, верхний правый, нижний левый.

Термопаста соединяет радиатор с процессором. Прочность соединения зависит от возраста ноутбука и состояния пасты.

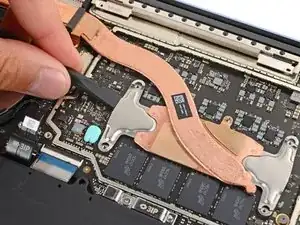

Вставьте плоский конец лопатки под левый прижимной кронштейн процессора и приподнимите, чтобы отделить радиатор.

Будьте очень осторожны, не соскребайте и не повреждайте мелкие поверхностные компоненты на материнской плате.

Поднимите радиатор строго вверх и снимите его.

При сборке аккуратно установите радиатор на место, используя направляющий штифт для ориентации. Старайтесь не смещать радиатор после установки, иначе вы можете неравномерно размазать термопасту.

Перед установкой нового радиатора необходимо полностью удалить старую термопасту с поверхности процессора.

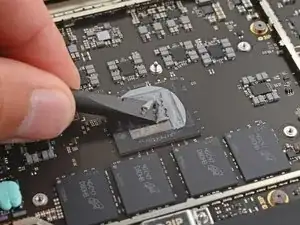

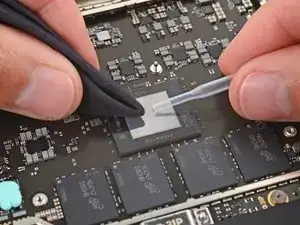

Используйте плоский конец лопатки, чтобы соскрести старую термопасту с процессора.

Используйте изопропиловый спирт высокой концентрации (более 90%) и микрофибровую салфетку, чтобы удалить все остатки термопасты с процессора.

Не прикасайтесь к процессору и не допускайте оседания пыли или мусора на него — даже отпечаток пальца может нарушить отвод тепла.

Дождитесь, пока изопропиловый спирт высохнет полностью, прежде чем наносить новую термопасту.

Если вы заменяете радиатор, пропустите этот шаг.

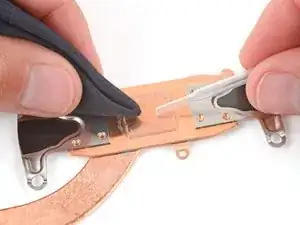

Повторите предыдущий шаг, чтобы удалить всю термопасту и её остатки с нижней поверхности радиатора.

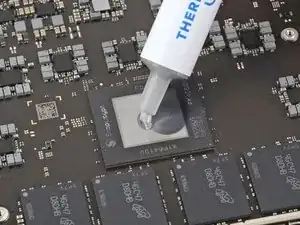

Нанесите очень маленькую точку термопасты в центр процессора — примерно размером с головку спички. Достаточно количества для тонкого слоя, покрывающего процессор.
