Замена экрана Microsoft Surface Laptop 7 (13,8 дюйма)

Перед началом ремонта разрядите батарею ноутбука ниже 25%. Заряженная батарея может воспламениться при повреждении.

Отключите все кабели и полностью выключите ноутбук.

Закройте ноутбук и положите его так, чтобы резиновые ножки были сверху.

Осторожно вставьте одно плечо уголковых пинцетов в углубление возле верхнего правого края одной из ножек.

Можно также использовать остриё лопатки. Однако при повторном использовании ножки вы с большей вероятностью повредите её.

Используйте пинцет, чтобы поддеть и снять ножку.

Ножки могут выскочить очень быстро — следите, чтобы не потерять их.

Повторите процедуру, чтобы снять остальные ножки.

Для установки ножки совместите выступы на её нижней части с вырезами в рамке и нажмите ножку на место.

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается ровно туда, откуда был снят.

Хотя в Surface Laptop 7 используются винты Torx Plus, стандартные биты Torx тоже подходят. Прикладывайте постоянное надавливание вниз, чтобы не сорвать шлиц.

Используйте отвертку Torx Plus 5IP, чтобы выкрутить четыре винта длиной 4,5 мм (с шайбами), фиксирующие нижнюю крышку.

Вставьте кончик монтажной лопатки под верхний край нижней крышки примерно в дюйме (2,5 см) слева или справа от логотипа Microsoft.

Не вставляйте лопатку близко к внешним краям — вы можете повредить антенную планку.

Поверните лопатку, чтобы приподнять нижнюю крышку настолько, чтобы вы могли схватить её рукой.

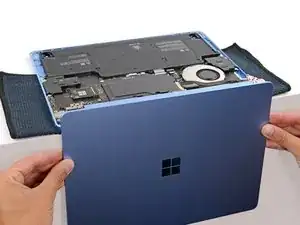

Поднимите и снимите нижнюю крышку.

Используйте отвертку Torx Plus 3IP, чтобы выкрутить два винта длиной 2,3 мм, фиксирующих крышку разъёма батареи.

Снимите крышку разъёма батареи пинцетом или пальцами.

Вставьте плоский конец лопатки под верхний край пресс‑разъёма батареи и подденьте его, чтобы отключить разъём.

Чтобы вновь подключить пресс‑разъём, совместите его с гнездом и аккуратно нажмите с одной стороны, пока не щёлкнет, затем нажмите с другой стороны. Может потребоваться несколько попыток для совмещения — не применяйте силу.

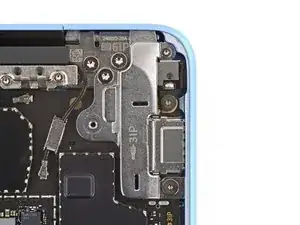

Используйте отвертку Torx Plus 3IP, чтобы выкрутить два винта с правого края крышки разъёма аудиовыхода:

Один винт длиной 3 мм в верхнем правом углу

Один винт длиной 4,7 мм в нижнем правом углу

Используйте отвертку Torx Plus 6IP, чтобы выкрутить оставшийся винт длиной 6,3 мм в верхнем левом углу.

Снимите крышку разъёма аудиовыхода.

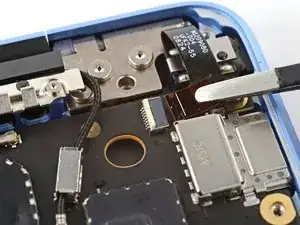

Используйте лопатку, чтобы приподнять запирающую планку с шарниром на ZIF‑разъёме аудиовыхода.

Пинцетом захватите язычок кабеля аудиовыхода и выведите кабель из гнезда.

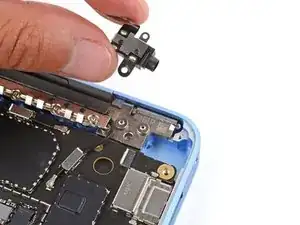

Выдвиньте аудиовыход из его посадочного места и удалите его.

При сборке вставьте аудиовыход в посадочное место и вдавите разъём в вырез рамки. Убедитесь, что порт полностью в вырезе — наружный край должен быть заподлицо с рамкой.

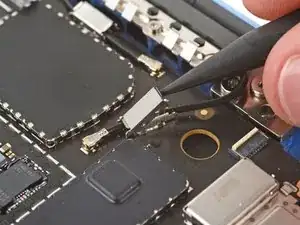

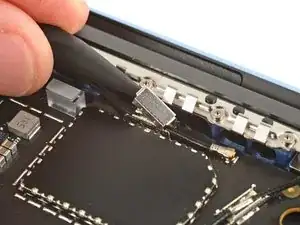

Используйте остриё лопатки, чтобы поддеть и снять две крышки антенных кабелей в верхнем правом углу платы.

Крышки могут выскочить неожиданно — следите, чтобы не потерять их.

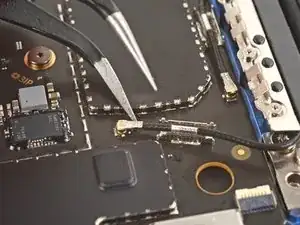

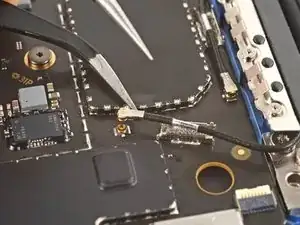

Подденьте одной стороной пинцета с изогнутыми концами металлическую шейку одного из коаксиальных разъемов антенны и поднимите строго вверх, чтобы отключить его.

Поднимайте только за металлическую часть разъема, а не за сам кабель.

Повторите процедуру, чтобы отключить другой антенный кабель.

Чтобы подсоединить кабели обратно, удерживайте разъем пинцетом над его гнездом и аккуратно нажмите вниз пальцем или лопаткой — разъем должен «щёлкнуть» на место. Если возникают затруднения, измените положение разъема и попробуйте снова. Не пытайтесь насильно втиснуть разъем.

Используйте отвертку Torx Plus 3IP, чтобы выкрутить двенадцать винтов длиной 2,4 мм, крепящих антенный брусок.

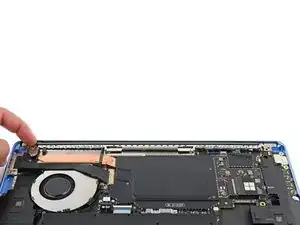

Поднимите антенный брусок пальцами и снимите его.

При снятии экрана кабельного щита в следующих шагах постарайтесь как можно меньше деформировать щит. Вы будете повторно использовать его при сборке.

Не вставляйте инструмент вдоль верхнего края щита, иначе можно повредить кабели дисплея.

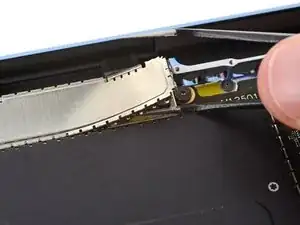

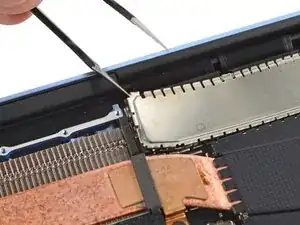

Вставьте одну сторону пинцета с изогнутыми концами в один из зазоров на правом краю щита кабелей дисплея.

Аккуратно подденьте щит, чтобы начать его отщёлкивание.

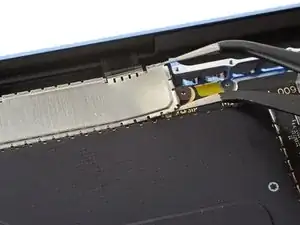

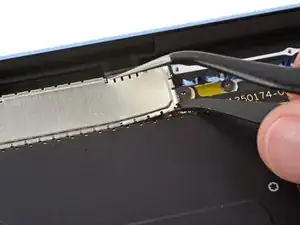

Подденьте одну сторону пинцета под нижний край щита кабелей дисплея, ближе к правому краю.

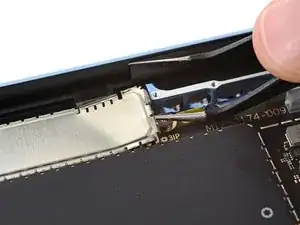

Поверните пинцет и подденьте вверх, чтобы дальше отщёлкнуть щит.

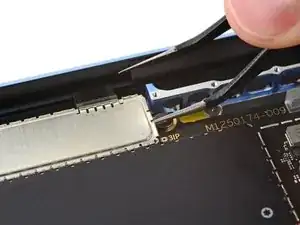

Используйте тот же приём, чтобы отщёлкнуть левую сторону щита.

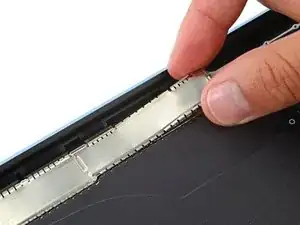

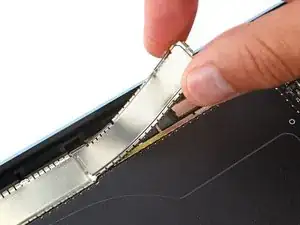

Аккуратно поднимите и отщёлкните правую сторону щита пальцами.

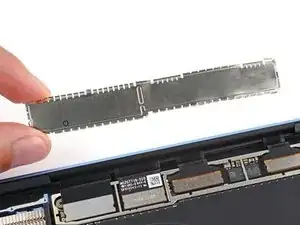

Схватите левую сторону щита пальцами и полностью снимите его.

Если щит заедает, используйте пинцет, чтобы отщёлкнуть застрявшую область.

Металлический корпус вокруг кабелей дисплея затрудняет их отсоединение. Вставьте инструмент под нижний угол со стороны, где больше места для работы.

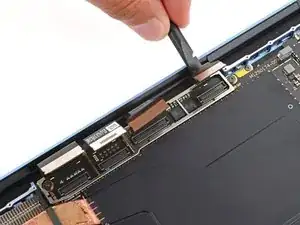

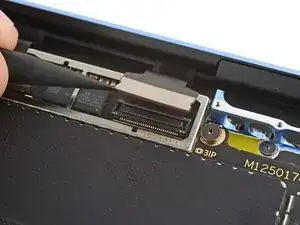

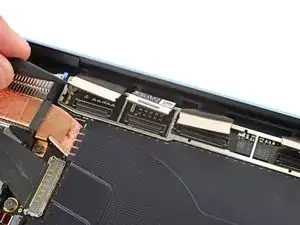

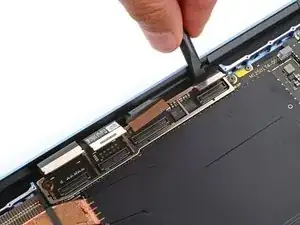

Вставьте остриё лопатки под нижний левый угол правого контактного разъёма кабеля дисплея и подденьте вверх, чтобы отключить его.

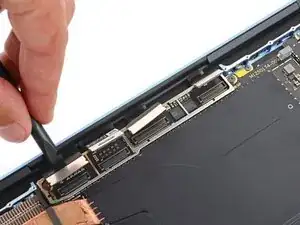

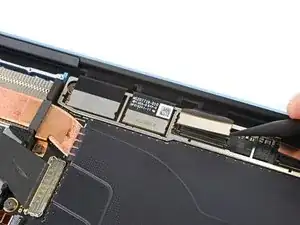

Используйте остриё лопатки, чтобы отключить три оставшихся контактных разъёма кабелей дисплея.

При сборке используйте плоский конец лопатки, чтобы аккуратно подтолкнуть все четыре кабеля дисплея под материнскую плату.

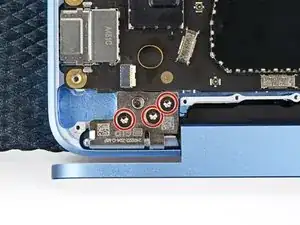

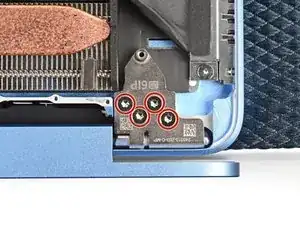

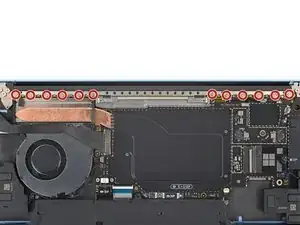

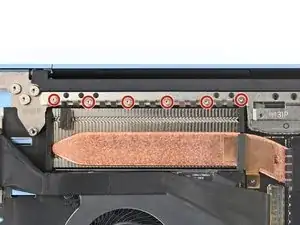

Используйте отвертку Torx Plus 6IP, чтобы отпустить (не удалять) семь винтов петли.

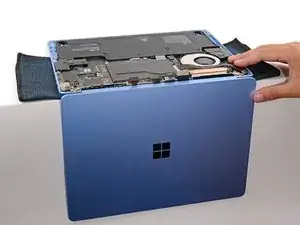

Откройте ноутбук под углом 90 градусов и аккуратно положите его клавиатурой вниз на стол так, чтобы экран свисал за край.

По желанию можно подложить мягкую ткань под клавиатуру для защиты.

Надёжно держите ноутбук, он может легко соскользнуть со стола.

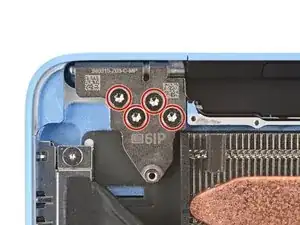

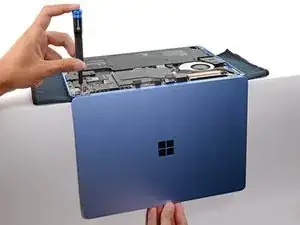

Поддерживая экран одной рукой, другой рукой снимите семь винтов Torx Plus 6IP длиной 6,3 мм, крепящих петли.

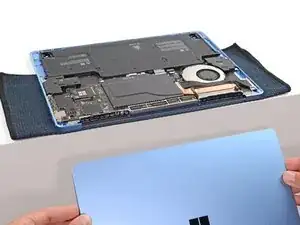

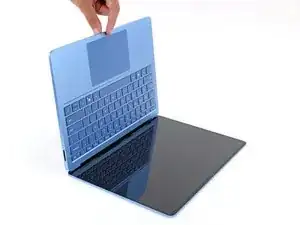

Поддерживая экран обеими руками, поднимите петли из гнёзд и снимите экран.

При сборке:

Убедитесь, что петли экрана раскрыты на 90 градусов, и направьте их в гнёзда в рамке.

Установите и частично затяните семь винтов петель.

Закройте ноутбук и проверьте выравнивание экрана. Если слышен щелчок или защёлкивание, отрегулируйте положение.

Полностью затяните винты петель.
