Замена аудиорозетки Microsoft Surface Laptop 7 (13,8 дюйма)

Перед началом этого ремонта разрядите аккумулятор ноутбука ниже 25%. Заряженный аккумулятор может загореться при повреждении.

Отключите все кабели и полностью выключите ноутбук.

Закройте ноутбук и положите его так, чтобы резиновые ножки были сверху.

Осторожно введите одно плечо изогнутых пинцетов в выемку рядом с верхним правым краем одной из ножек.

Вы также можете использовать наконечник лопатки. Однако при повторном использовании ножки вы с большей вероятностью повредите её.

Используйте пинцет, чтобы поддеть и снять ножку.

Ножки могут выскочить очень быстро — будьте внимательны, чтобы не потерять их.

Повторите процедуру, чтобы снять остальные ножки.

Для установки ножки совместите штифты на её нижней стороне с вырезами в рамке и нажмите ножку на место.

В ходе этого ремонта отслеживайте каждый винт и убедитесь, что он возвращается на своё место.

Хотя в Surface Laptop 7 используются винты Torx Plus, подходят и стандартные битовые насадки Torx. Применяйте постоянное давление вниз, чтобы избежать срыва шлица.

Используйте отвёртку Torx Plus 5IP, чтобы выкрутить четыре винта длиной 4,5 мм (с шайбами), крепящие нижнюю крышку.

Вставьте кончик медиатора под верхний край нижней крышки примерно в один дюйм (2,5 см) слева или справа от логотипа Microsoft.

Не вставляйте медиатор близко к внешним краям, иначе вы повредите антенную планку.

Поверните медиатор, чтобы приподнять нижнюю крышку настолько, чтобы вы могли ухватиться за неё рукой.

Поднимите нижнюю крышку и снимите её.

Используйте отвёртку Torx Plus 3IP, чтобы выкрутить два винта длиной 2,3 мм, фиксирующие крышку разъёма аккумулятора.

Снимите крышку разъёма аккумулятора с помощью пинцета или пальцами.

Вставьте плоский конец лопатки под верхний край пресс-коннектора аккумулятора и подденьте, чтобы отключить его.

Чтобы снова подключить пресс-коннектор, совместите его с гнездом и аккуратно нажмите на одну сторону до щелчка, затем на другую сторону. Возможно, потребуется несколько попыток для совмещения — не пытайтесь силой вдавить разъём.

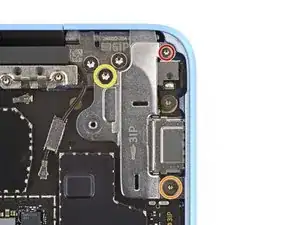

Используйте отвёртку Torx Plus 3IP, чтобы выкрутить два винта с правого края крышки аудиорозетки:

Один винт длиной 3 мм в верхнем правом углу

Один винт длиной 4,7 мм в нижнем правом углу

Используйте отвёртку Torx Plus 6IP, чтобы выкрутить оставшийся винт длиной 6,3 мм в верхнем левом углу.

Снимите крышку аудиорозетки.

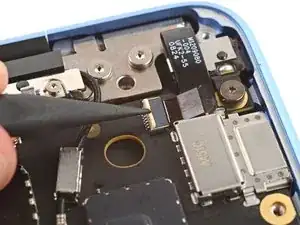

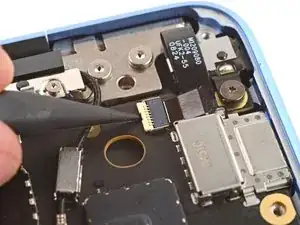

Используйте лопатку, чтобы приподнять запирающую защёлку с петлёй на ZIF‑разъёме аудиорозетки.

С помощью пинцета захватите язычок кабеля аудиорозетки и выведите кабель из гнезда.

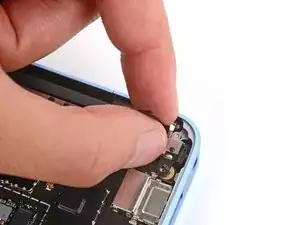

Выдвиньте аудиорозетку из её выемки и извлеките её.

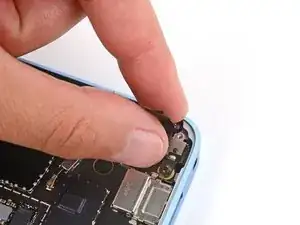

При сборке вставьте аудиорозетку в её выемку и прижмите разъём к вырезу в рамке. Убедитесь, что порт полностью в вырезе — внешняя кромка должна быть заподлицо с рамкой.
