Microsoft Surface Laptop 7 (13.8-inch) Идентификация чипов

Ноутбуки

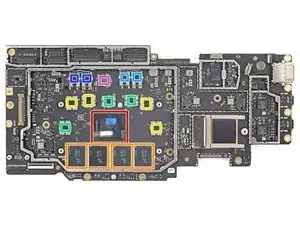

Шаг 1

Процессор приложений Qualcomm X1P-64-100-103 Snapdragon X Plus с десятью ядрами

Память Micron MT62F1G32D2DS-023 WT:C 4 ГБ LPDDR5X SDRAM

Элемент управления питанием Qualcomm PMC8380-001-00

Элемент управления питанием Qualcomm PMC8380VE-001

Зарядный насос и понижающий регулятор Qualcomm PMC1010H-001-02

Зарядный насос и понижающий регулятор Qualcomm PMC1010H-001-06

Элемент управления питанием Qualcomm

Шаг 2

Зарядное устройство батареи Qualcomm SMB2360-002

Зарядное устройство батареи Qualcomm SMB2361-002

Вероятно, генератор тактовых сигналов Qualcomm

Parade Technologies PS8830 ретаймер USB4, DisplayPort 2.0 и Thunderbolt 3.0

Возможно, процессор камеры

Память Macronix MX25U1633FZUI 2 МБ последовательной NOR флеш

Вероятно, управление питанием камеры Qualcomm

Шаг 3

Драйвер подсветки LED Murata PE23108

Texas Instruments TPS61163A двухканальный драйвер белых светодиодов

Монитор тока и напряжения Analog Devices MAX34417

Синхронный понижающий преобразователь Monolithic Power Systems MP2322 1 A

Преобразователь постоянного тока Monolithic Power Systems

Защита порта USB типа C NXP Semiconductors NX20P0407UK

Шаг 4

Двойной аналоговый переключатель Nexperia 74LVC2G66

Программируемый нагрузочный переключатель Monolithic Power Systems MP5077GG

Нагрузочный переключатель Texas Instruments TPS22964C 3 A

Регулируемый распределительный переключатель с ограничением тока Diodes Incorporated AP22653AFDZ-7

Программируемый нагрузочный переключатель Diodes Incorporated AP22800HB-7

Стабилизатор низкого падения напряжения Richtek

Двухразрядный преобразователь уровней Texas Instruments PCA9306

Шаг 5

Texas Instruments SN74LV1T08 одиночный 2-входовый элемент И

Texas Instruments SN74LV1T32 одиночный 2-входовый элемент ИЛИ

Texas Instruments SN74AUP1G08 одиночный 2-входовый элемент И

Шаг 6

Контроллер Qualcomm WCN7851-501 FastConnect 7800 Wi‑Fi 7 и Bluetooth 5.4

Фронт-энд модуль Qualcomm 2.4 ГГц

Фронт-энд модуль Qualcomm 5 ГГц

Шаг 7

Фильтр SAW Bluetooth/WLAN Qualcomm B7530

Шаг 8

Микроконтроллер NXP Semiconductors MIMXRT633SFFOB 32‑битный ARM Cortex‑M33 с аудиодСП Xtensa HiFi4

Память Macronix MX25U51293GZ4I40 64 МБ последовательной NOR флеш

Память Macronix MX25U1633FZUI 2 МБ последовательной NOR флеш

Аудиокодек Qualcomm WCD9385-000

Аудиоусилитель Qualcomm

Смешанный сигнальный массив Renesas

Понижающе-повышающий преобразователь Monolithic Power Systems MP28167GQ-A 3 A

Шаг 9

Синхронный понижающий преобразователь Richtek RT5753ALGQW 3 A

Синхронный понижающий преобразователь Richtek RT5788AGJ8F 4 A

USB 2.0 DPDT аналоговый переключатель Analog Devices MAX4983EEVB+

Двойной SPDT аналоговый переключатель Vishay DG2723

Двойной SPST аналоговый переключатель Nexperia 74LVC2G66

Переключатель защиты от перенапряжения и перегрузки по току onsemi FPF2495CUCX 28 V

Переключатель управления нагрузкой onsemi FPF1504

Шаг 10
