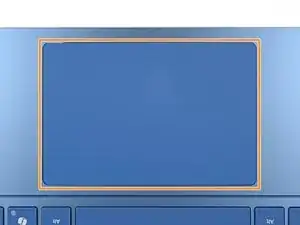

Замена трекпада Microsoft Surface Laptop 7 (13,8 дюйма)

Перед началом ремонта разрядите аккумулятор ноутбука ниже 25%. Заряженный аккумулятор может загореться при повреждении.

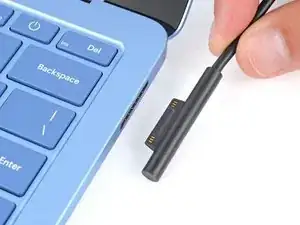

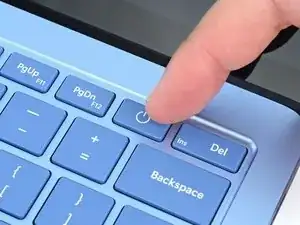

Отключите все кабели и полностью выключите ноутбук.

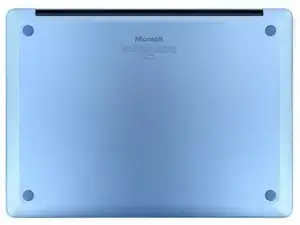

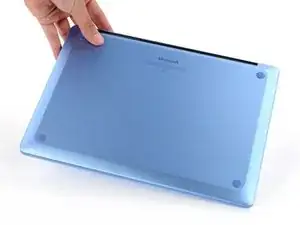

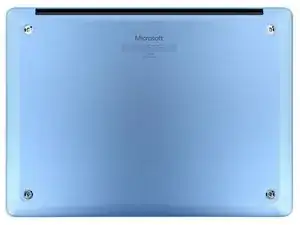

Закройте ноутбук и положите его так, чтобы резиновые ножки были направлены вверх.

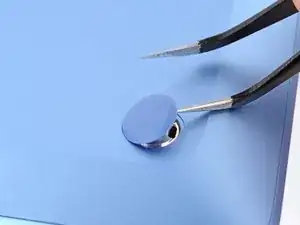

Осторожно вставьте одну ветвь уголковых пинцетов в углубление рядом с верхним правым краем одной из ножек.

Можно также использовать заострённый медиатор. Однако при повторном использовании ножки вы с большей вероятностью повредите её.

С помощью пинцета подденьте и снимите ножку.

Ножки могут вылететь очень быстро — следите, чтобы не потерять их.

Повторите процедуру, чтобы снять оставшиеся ножки.

Чтобы установить ножку, совместите штыри на её нижней стороне с вырезами в рамке и нажмите ножку на место.

На протяжении всего ремонта следите за каждым винтом и убедитесь, что он возвращается на своё исходное место.

Хотя в Surface Laptop 7 используются винты Torx Plus, подходят и стандартные биты Torx. Обеспечьте постоянное направленное вниз усилие, чтобы избежать срыва шлица.

Используйте отвертку Torx Plus 5IP, чтобы выкрутить четыре винта длиной 4,5 мм (с шайбами), крепящие нижнюю крышку.

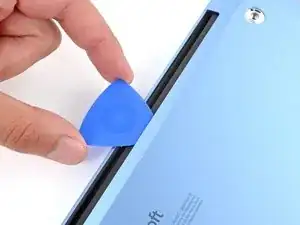

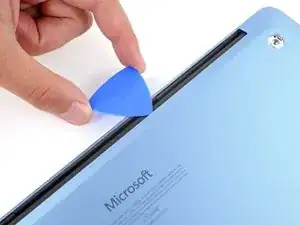

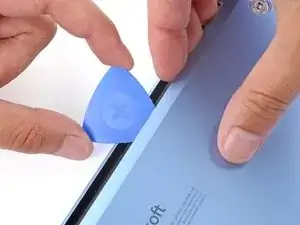

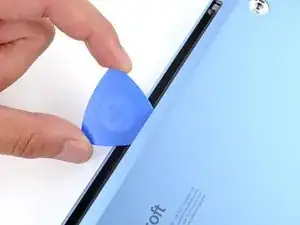

Вставьте кончик медиатора под верхний край нижней крышки примерно на дюйм (2,5 см) влево или вправо от логотипа Microsoft.

Не вставляйте медиатор близко к внешним краям, иначе вы повредите антенную планку.

Поверните медиатор, чтобы приподнять нижнюю крышку настолько, чтобы вы могли ухватиться за неё рукой.

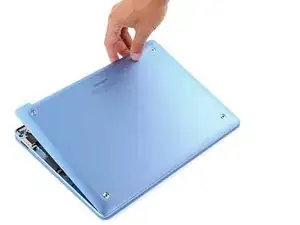

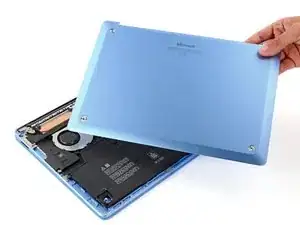

Поднимите нижнюю крышку и снимите её.

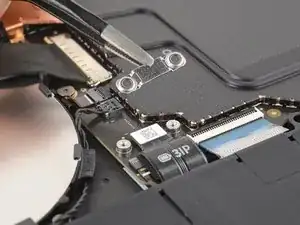

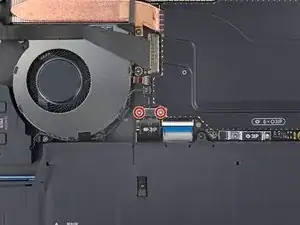

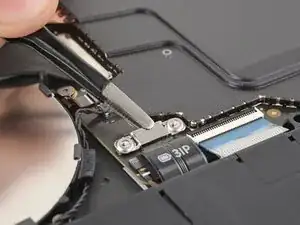

Используйте отвертку Torx Plus 3IP, чтобы выкрутить два винта длиной 2,3 мм, удерживающие крышку разъёма аккумулятора.

Снимите крышку разъёма аккумулятора пинцетом или пальцами.

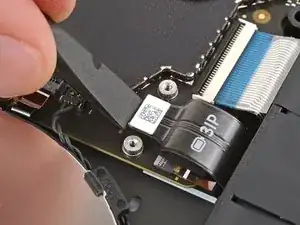

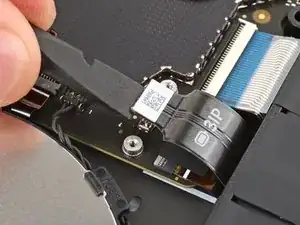

Вставьте плоский конец лопатки под верхний край пресс‑разъёма аккумулятора и подденьте его, чтобы отключить.

Чтобы подключить пресс‑разъём, совместите его с гнездом и аккуратно надавите на одну сторону, пока не щёлкнет, затем прижмите другую сторону. Может потребоваться несколько попыток для выравнивания — не применяйте силу.

Используйте отвертку Torx Plus 5IP, чтобы выкрутить восемь винтов длиной 5,4 мм, крепящих аккумулятор.

Будьте крайне осторожны, чтобы не проколоть аккумулятор отверткой.

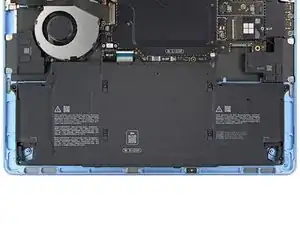

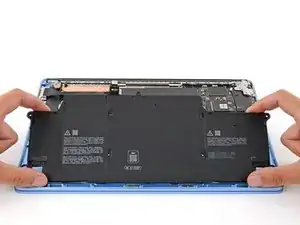

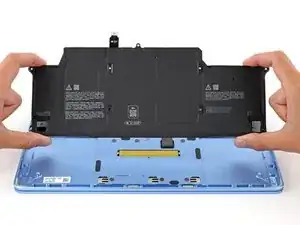

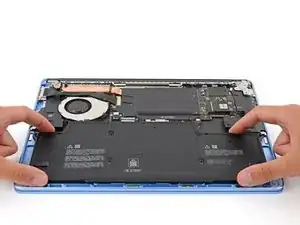

Поднимите аккумулятор и извлеките его.

Если аккумулятор вздут, примите соответствующие меры предосторожности.

Никогда не используйте повторно деформированный или повреждённый аккумулятор — это опасно из‑за риска возгорания. Замените его на новый.

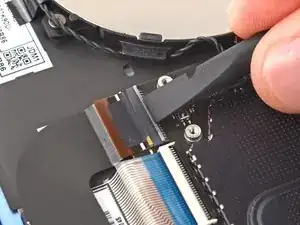

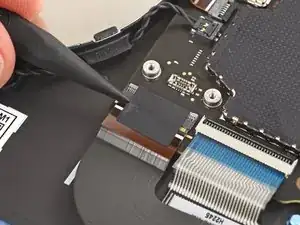

Осторожно подведите остриё лопатки под кусочек скотча на ZIF‑разъёме кабеля трекпада, рядом с нижним левым углом материнской платы.

С помощью лопатки оторвите скотч от разъёма.

Скотч не нужно полностью снимать, он лишь должен быть отведён от разъёма.

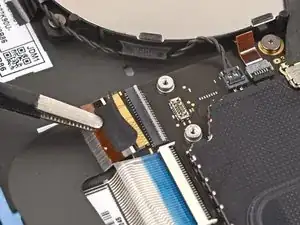

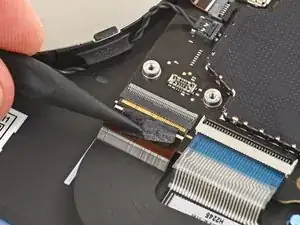

Используйте плоский конец лопатки, чтобы поднять фиксирующую планку ZIF‑разъёма кабеля трекпада.

Пинцетом захватите пластиковую тягу кабеля трекпада и аккуратно вытащите кабель из гнезда.

При сборке снова подключите кабель трекпада к его ZIF‑разъёму на материнской плате. Затем плотно прижмите правую сторону кабеля, чтобы закрепить его клеем.

Правая сторона кабеля трекпада закреплена с помощью прочного клея. Нагрев кабеля размягчает клей, облегчая его отделение.

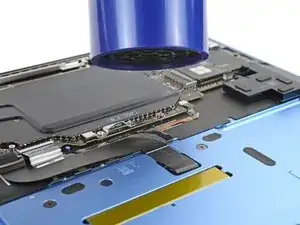

Нагрейте iOpener и приложите его к кабелю трекпада на одну минуту, чтобы размягчить клей.

В качестве альтернативы можно использовать фен или термопистолет для нагрева кабеля.

Будьте очень осторожны, чтобы не согнуть и не повредить кабель трекпада в следующих шагах.

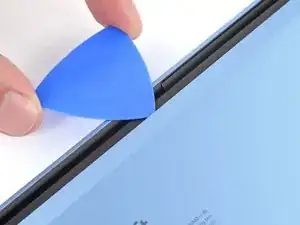

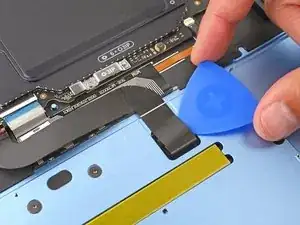

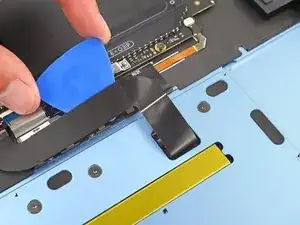

Осторожно просуньте медиатор для вскрытия под правую сторону кабеля трекпада, чтобы отделить клей, который фиксирует его к рамке.

Если возникают трудности, снова нагрейте кабель и повторите попытку.

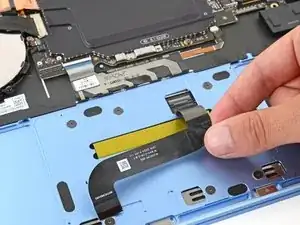

Используйте пальцы, чтобы отогнуть кабель трекпада в сторону нижней части ноутбука, чтобы получить доступ к ZIF‑разъему на трекпаде.

При сборке:

Не закрепляйте кабель трекпада клеем сразу — подождите, пока не подключите другой конец. В противном случае кабель может не дотянуться до разъема при неправильном размещении.

Если вы используете оригинальный кабель трекпада, клей должен быть достаточно липким для повторного использования.

Если у вас заменённый кабель трекпада с заранее нанесённым клеевым слоем, удалите защитную подложку.

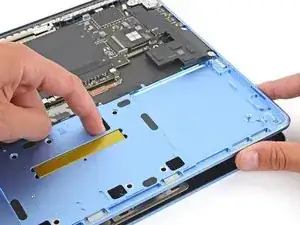

Если у заменённого кабеля нет предустановленного клея или клей недостаточно липкий, нанесите полосу тонкой двухсторонней ленты на изгиб справа от кабеля.

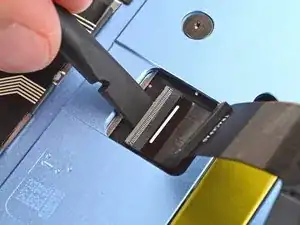

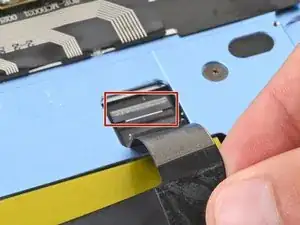

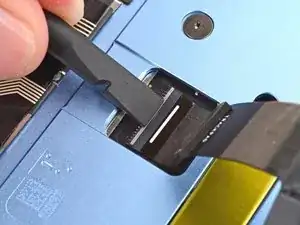

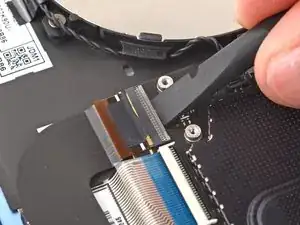

Используйте плоский конец лопатки, чтобы приподнять откидывающуюся фиксирующую защелку ZIF‑разъема кабеля трекпада, расположенного на самом трекпаде.

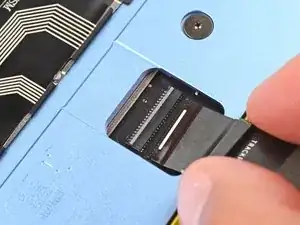

Пальцами аккуратно захватите кабель трекпада и вытащите его из гнезда.

При сборке подключите конец кабеля с маркировкой "TRACKPAD" к ZIF‑разъему на трекпаде так, чтобы конец кабеля с белой полосой был направлен вверх.

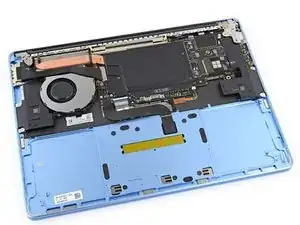

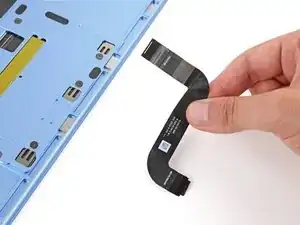

Снимите кабель трекпада.

Эти винты легко срываются. Прилагайте постоянное усилие вниз, чтобы предотвратить срыв резьбы.

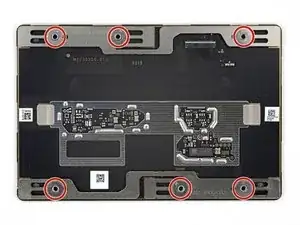

Используйте отвертку Torx Plus 5IP, чтобы выкрутить шесть винтов длиной 2.1 мм, крепящих трекпад.

При сборке:

Частично затяните шесть винтов трекпада.

Откройте ноутбук и проверьте края трекпада на наличие больших зазоров, при необходимости переставьте его.

Продолжайте затягивать винты, проверяя выравнивание трекпада, пока винты окончательно не затянутся.

В следующих двух шагах будьте очень осторожны, чтобы не потерять шесть шайб, лежащих на стойках винтов трекпада. Без них трекпад не подойдёт правильно.

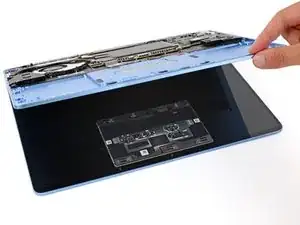

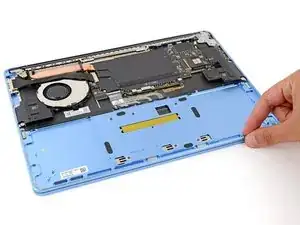

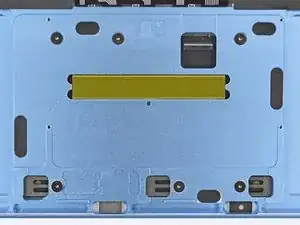

Медленно поднимите корпус ноутбука до тех пор, пока он не зафиксируется в поднятом положении — трекпад останется на экране.

При сборке аккуратно закройте ноутбук одной рукой, а другой рукой направляйте трекпад на место. Помогите указательным пальцем установить трекпад через один из вырезов в рамке.

Если у заменённого трекпада кабель уже установлен, вам нужно будет аккуратно провести кабель через вырез в рамке.

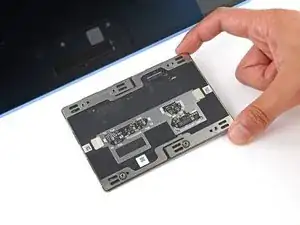

Снимите трекпад, очень осторожно, чтобы не поцарапать экран.

При сборке:

Убедитесь, что все шесть шайб находятся на стойках винтов трекпада.

Если какие‑то шайбы отсутствуют, проверьте магнит в гнезде трекпада — они могли прилипнуть к нему при снятии трекпада.

Осторожно положите трекпад на экран так, чтобы стойки винтов совпали с вырезами, а край с ZIF‑разъемом был ближе к петлям.

Будьте очень осторожны, чтобы не поцарапать экран.
