Замена правого динамика Microsoft Surface Laptop 7 (13.8 дюйма)

Перед началом ремонта разрядите аккумулятор ноутбука до уровня ниже 25%. Заряженная батарея может загореться при повреждении.

Отключите все кабели и полностью выключите ноутбук.

Закройте ноутбук и положите его так, чтобы резиновые ножки были направлены вверх.

Осторожно вставьте одно плечо изогнутых пинцетов в выемку рядом с верхним правым краем одной из ножек.

Также можно использовать острый наконечник пластикового лопатки. Однако при повторном использовании ножки вы с большей вероятностью повредите её.

С помощью пинцета подденьте и снимите ножку.

Ножки могут вылететь очень быстро — следите, чтобы не потерять их.

Повторите процедуру, чтобы снять остальные ножки.

Для установки ножки совместите штифты на её основании с вырезами в рамке и прижмите ножку на место.

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается на своё место.

Хотя в Surface Laptop 7 используются винты Torx Plus, подойдут и стандартные биты Torx. Прикладывайте постоянное давление вниз, чтобы избежать срыва шлица.

С помощью отвертки Torx Plus 5IP отверните четыре винта длиной 4.5 мм (с шайбами), фиксирующие нижнюю крышку.

Вставьте наконечник медиатора для вскрытия под верхний край нижней крышки примерно в одном дюйме (2.5 см) влево или вправо от логотипа Microsoft.

Не вставляйте медиатор близко к внешним краям, иначе вы повредите антенную планку.

Поверните медиатор, чтобы приподнять нижнюю крышку настолько, чтобы вы могли ухватиться за неё рукой.

Поднимите нижнюю крышку и снимите её.

С помощью отвертки Torx Plus 3IP отвинтите два винта длиной 2.3 мм, фиксирующие крышку разъёма батареи.

С помощью пинцета или пальцами снимите крышку разъёма батареи.

Вставьте плоский конец пластиковой лопатки под верхний край нажимного разъёма батареи и подденьте, чтобы отключить его.

Чтобы подключить нажимной разъём, совместите его с гнездом и аккуратно прижмите одну сторону до щелчка, затем прижмите другую сторону. Может потребоваться несколько попыток для выравнивания разъёма — не пытайтесь вдавить его силой.

Правый динамик будет с вашей левой стороны, поскольку ноутбук лежит вверх ногами.

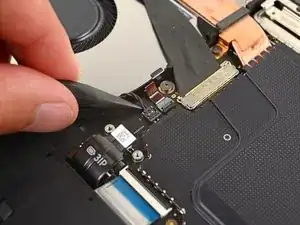

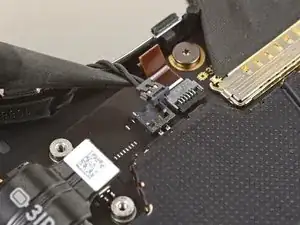

Подденьте остриём пластиковой лопатки разъём правого динамика и аккуратно поднимите его прямо вверх и выньте из гнезда.

Не тяните за сами кабели, иначе вы можете их повредить.

При сборке удерживайте разъём над его гнездом и аккуратно прижимайте плоским концом лопатки до щелчка. Если возникают трудности, не применяйте силу — переместите разъём и попробуйте снова.

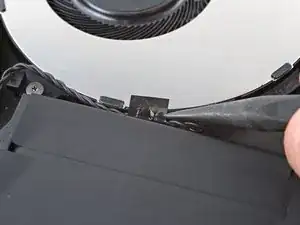

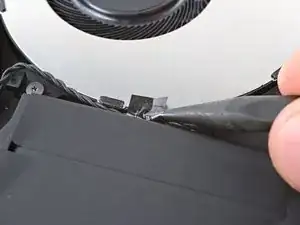

Используйте остриё пластиковой лопатки, чтобы отделить ленту от нижней части вентилятора и отвести её в сторону от кабеля динамика.

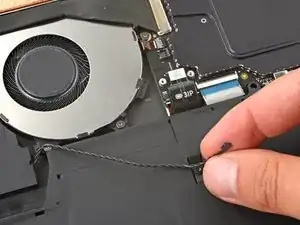

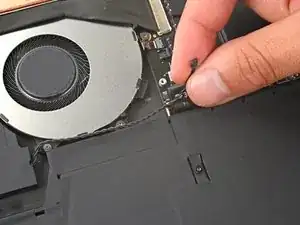

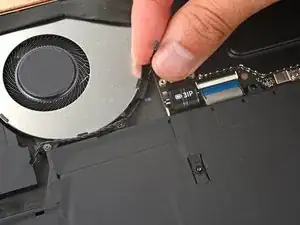

С помощью пальцев захватите кабель динамика и аккуратно проведите его через зажимы вдоль края вентилятора.

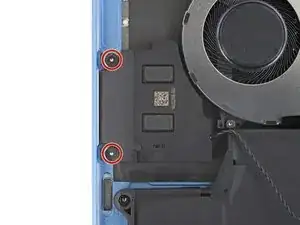

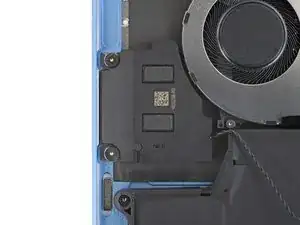

С помощью отвертки Torx Plus 3IP отвинтите два винта длиной 3.2 мм, фиксирующие правый динамик.

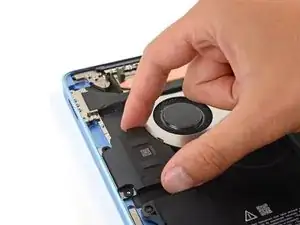

Снимите динамик.

При сборке установите динамик на рамку так, чтобы втулки на левой кромке надевались на соответствующие стойки для винтов.

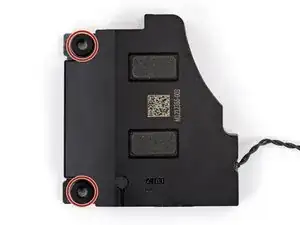

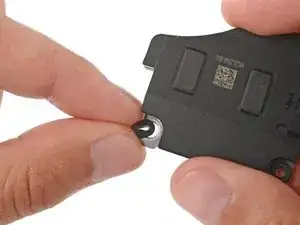

Убедитесь, что на заменяемом динамике установлены два резиновых втулки на его левой кромке.

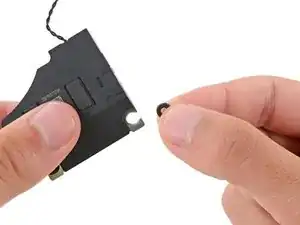

Если их нет, снимите втулки с вашего старого динамика и установите их на заменяемый.

Установка может быть сложной. Используйте пальцы, чтобы сжать втулку и сдвинуть её в соответствующую выемку.
