Замена термопасты в Asus Zenbook UX391UA

Снимите заднюю крышку ноутбука, отвинтив 9 винтов T5

Перед продолжением требуется отключить аккумулятор.

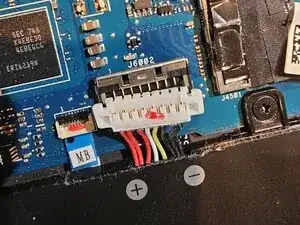

Поднимите металлическую защёлку на разъёме, затем подденьте сам пластиковый разъём. Для помощи используйте острый пластиковый инструмент.

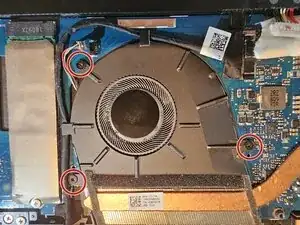

Сначала отвинтите 3 винта PH00, удерживающие вентилятор радиатора, и отсоедините разъём вентилятора с помощью острого пластикового инструмента.

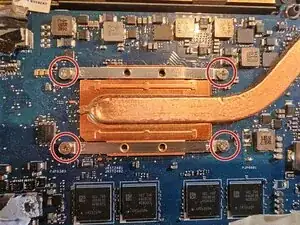

Затем отвинтите 4 винта PH, фиксирующие радиатор над кристаллом процессора. Рядом с ними нанесены номера, указывающие порядок закручивания/откручивания. Всегда закручивайте и откручивайте по схеме «X», постепенно ослабляя момент затяжки по чуть-чуть, пока все винты не ослабнут.

Вентилятор и воздуховод вентилятора могут быть очищены от пыли, под радиатором будет виден кристалл процессора.

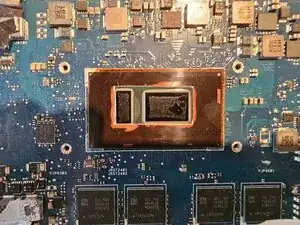

Старую термопасту необходимо удалить с процессора. Используйте изопропиловый спирт и аккуратно сотрите старую пасту. Вся старая паста должна быть удалена до тех пор, пока процессор полностью не очистится, как на последней картинке.

В данном случае использовалась термопаста Noctua NT-H2. Нанесите небольшую точку пасты на кристалл и аккуратно распределите пластиковой лопаткой. Тонкого слоя достаточно для обеспечения теплопроводности. Слишком большое количество пасты может негативно повлиять на производительность.

Теперь радиатор можно прикрутить обратно (следуя указанной последовательности номеров), а вентилятор установить в посадочное место, прикрутить и подсоединить.

Затем можно подключить аккумулятор, убедившись, что металлическая защёлка закрыта на разъёме.

В конце заднюю крышку можно поставить на место и закрутить 9 винтов.
