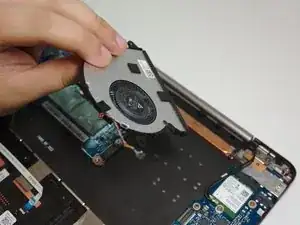

Замена вентилятора процессора Asus ZenBook UX330U

Ноутбуки

Если ваш ноутбук Asus ZenBook UX330U или UX330UA не справляется с охлаждением процессора или вентилятор перестал работать, возможно, потребуется заменить вентилятор процессора. Перед использованием этой инструкции ознакомьтесь со страницей устранения неисправностей, чтобы проверить возможные решения, не требующие разборки устройства. Данное руководство можно использовать для снятия вентилятора процессора в ноутбуках ASUS ZenBook UX330U или UX330UA.

Перед началом разборки устройства обязательно выключите его и отключите от сети.

Шаг 1

Перед началом разборки устройства наденьте антистатический браслет от iFixit. Убедитесь, что металлическая часть браслета плотно прилегает к коже.

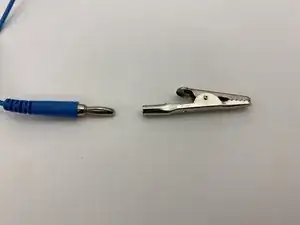

Снимите зажим «крокодил» с конца браслета, потянув его, чтобы обнажить штекер.

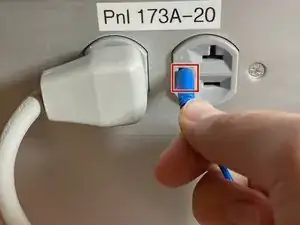

Вставьте штекер в заземляющий разъем розетки.

Во время всей разборки устройства обязательно оставайтесь в браслете, чтобы избежать повреждения компонентов статическим электричеством.

Шаг 2

Выключите устройство и убедитесь, что оно полностью отключено от сети перед началом любых работ по разборке.

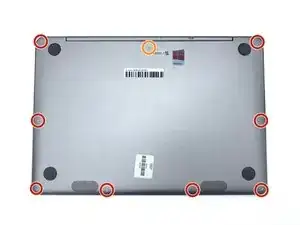

Открутите восемь винтов длиной 3,1 мм с помощью биты Torx T5.

Открутите более длинный винт длиной 5,1 мм с помощью биты Torx T5.

Шаг 3

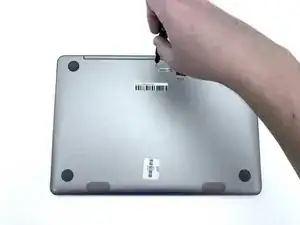

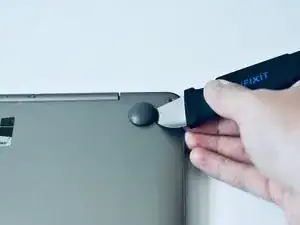

Используйте инструмент Джимми или лопатку, чтобы отсоединить две резиновые ножки, расположенные ближе всего к шарниру крышки.

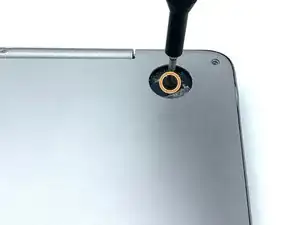

Открутите два винта длиной 5,6 мм, находившиеся под резиновыми ножками, с помощью биты крестовой отвертки №0.

Резиновые ножки могут быть трудно снять. При необходимости не стесняйтесь использовать больше усилия.

Шаг 4

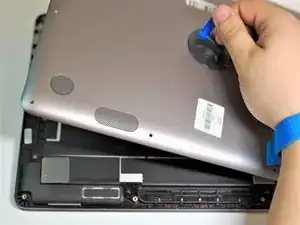

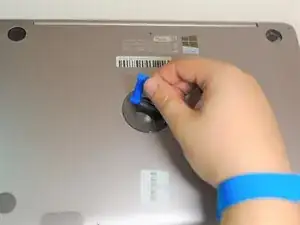

Прикрепите присоску к центру задней крышки и аккуратно поднимите её вверх.

При поднятии задней крышки может понадобиться слегка пошевелить её, чтобы она снималась легче.

Шаг 5

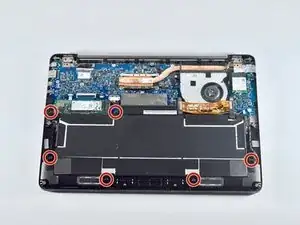

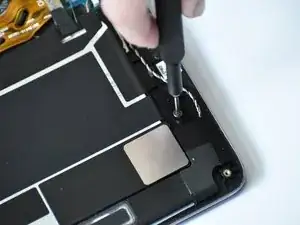

Открутите шесть винтов длиной 3,7 мм с помощью биты крестовой отвертки №0.

Особенно осторожно обращайтесь с аккумулятором. Если он вздутый или повреждённый, ознакомьтесь с данным руководством.

Шаг 6

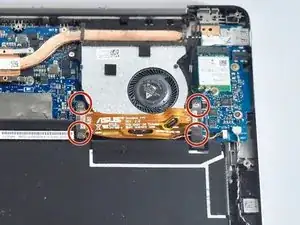

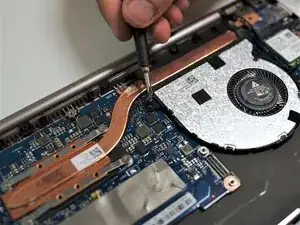

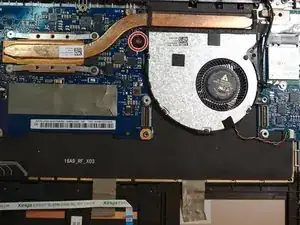

Открутите четыре винта длиной 2,8 мм, крепящих соединительную ленту материнской платы, с помощью биты крестовой отвертки №0.

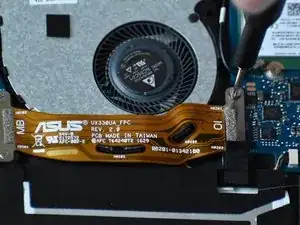

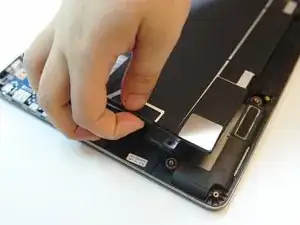

Может потребоваться отогнуть чёрную ленту, расположенную на нижнем правом винте соединителя материнской платы. Эта лента не необходима для нормальной работы устройства и при необходимости может быть удалена.

Шаг 7

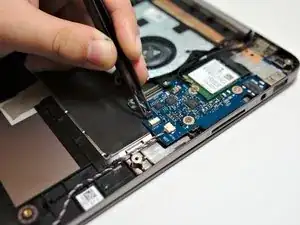

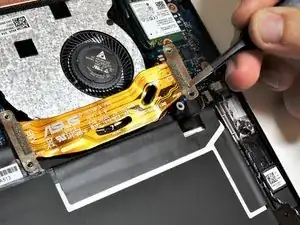

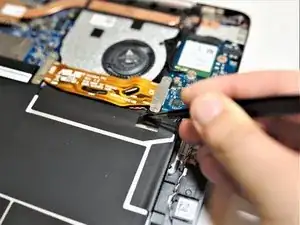

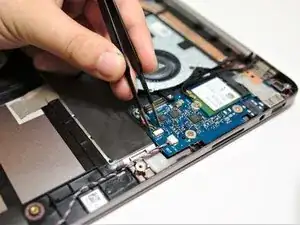

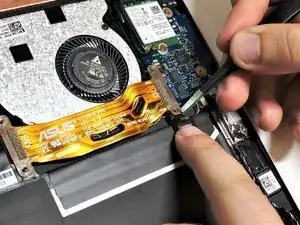

Отсоедините разъём ленты материнской платы, потянув за его металлические края пинцетом с тупыми концами.

Возможно, потребуется зафиксировать чёрную ленту, чтобы можно было поднять разъём.

Чтобы подключить ленту материнской платы обратно, просто нажмите на её края сверху на разъём. Для этого требуется минимальное усилие.

Шаг 8

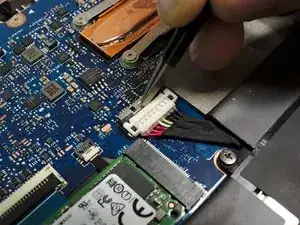

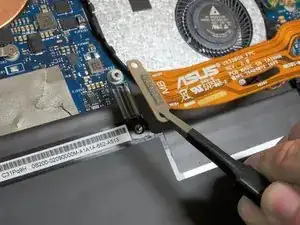

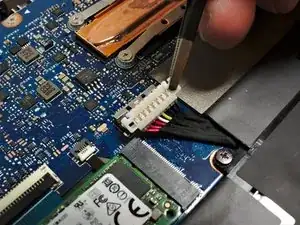

Отведите назад серебристый фиксатор разъёма аккумулятора с помощью пинцета с тупыми концами. Он должен легко сдвинуться назад, требуя минимального усилия.

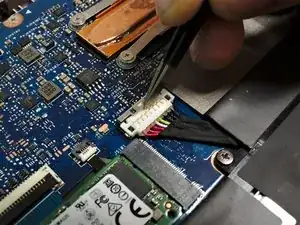

Поднимите разъём аккумулятора вертикально вверх при помощи пинцета с тупыми концами, чтобы отключить его от гнезда.
