Замена тачпада Asus ZenBook UX330U

Перед началом любой разборки устройства наденьте антистатический браслет, предоставленный iFixit. Убедитесь, что металлическая часть браслета соприкасается с кожей.

Снимите крокодиловый зажим на конце браслета, просто потянув его, чтобы открыть разъём-«пуля».

Вставьте разъём-«пулю» в заземляющий контакт розетки.

Держите браслет надетым на протяжении всей разборки устройства, чтобы предотвратить электростатический разряд, воздействующий на компоненты.

Выключите устройство и убедитесь, что оно физически отключено от сети перед началом любых процедур по разборке.

Удалите восемь винтов 3,1 мм с помощью отвертки Torx T5.

Удалите более длинный винт 5,1 мм с помощью отвертки Torx T5.

Используйте лопатку или медиатор, чтобы поддеть два резиновых ножки, расположенные ближе всего к петле.

Открутите два винта 5,6 мм, которые находились под резиновыми ножками, с помощью отвертки Phillips #0.

Резиновые ножки могут быть трудны для снятия. При необходимости не стесняйтесь применять больше силы.

Нажмите присоску в центре задней крышки и аккуратно приподнимите.

Возможно, потребуется покачивать заднюю крышку при подъёме, чтобы снять её легче.

Открутите шесть винтов 3,7 мм с помощью отвертки Phillips #0.

Будьте особенно осторожны при обращении с аккумулятором. Если аккумулятор увеличен в объёме или повреждён, обратитесь к соответствующему руководству.

Удалите четыре винта 2,8 мм с соединителя ленточного кабеля материнской платы с помощью отвертки Philips #0.

Возможно, придётся оттянуть чёрную ленту, расположенную на винте соединителя в правом нижнем углу материнской платы. Эта лента не влияет на работоспособность устройства и при необходимости может быть выброшена.

Снимите соединитель ленточного кабеля материнской платы, поднимая металлические концы с помощью пинцета с широким носом.

Возможно, придётся прижать чёрную ленту, чтобы получилось поднять соединитель.

Чтобы подключить ленточный кабель обратно, просто прижмите концы кабеля к верхней части соединителя. Это должно требовать минимального усилия.

Отведите назад серебряный фиксатор разъёма аккумулятора с помощью пинцета с широким носом. Он должен сдвинуться назад и требовать минимального усилия.

Поднимите разъём аккумулятора вертикально с помощью пинцета с широким носом, чтобы вынуть его из разъёма.

Осторожно приподнимите аккумулятор и выньте его из корпуса устройства.

Следите за тем, чтобы не согнуть аккумулятор.

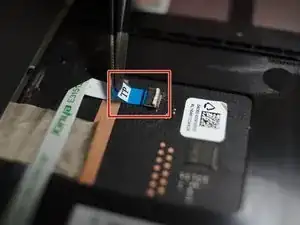

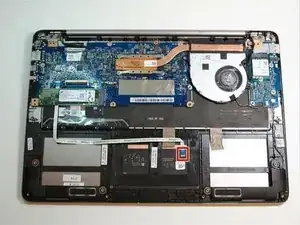

Используйте пинцет, чтобы отстегнуть защёлку, удерживающую ленточный кабель.

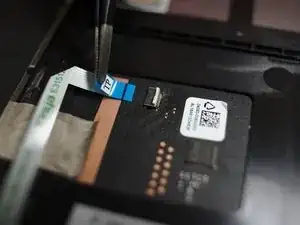

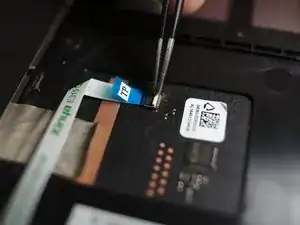

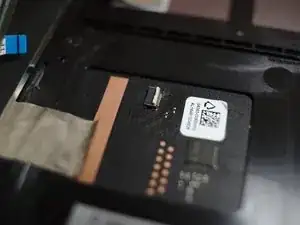

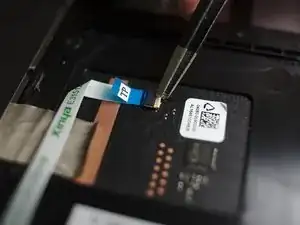

Снова используя пинцет, потяните за синюю пластиковую бирку с надписью «TP».

Будьте осторожны, не тяните непосредственно за белую часть ленточного кабеля. Это может повредить сам кабель.

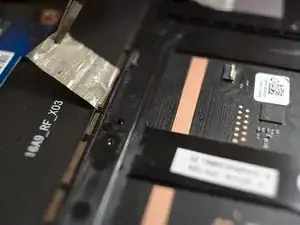

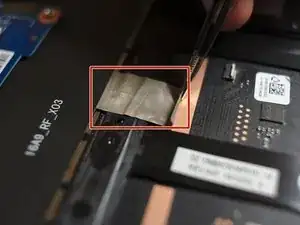

Снимите полоску ленты, схватив её конец пинцетом с широким носом и потянув назад.

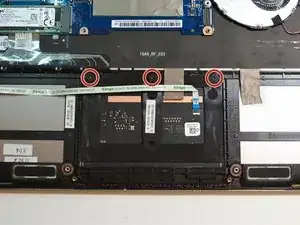

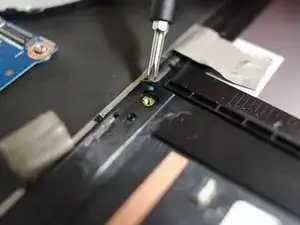

Удалите три винта 2,5 мм вдоль верхней части тачпада с помощью отвертки Philips #0.

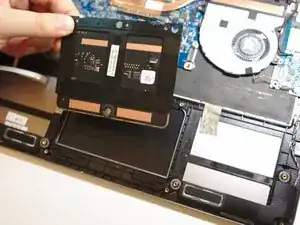

Немного приподнимите тачпад за верхний край и потяните его на себя.
