Замена SSD в Asus ZenBook UX330U

Перед началом разборки устройства, пожалуйста, наденьте антистатический браслет, предоставленный iFixit. Убедитесь, что металлическая часть браслета касается вашей кожи.

Снимите зажим-крокодил в конце браслета, просто потянув его, чтобы открыть разъем.

Вставьте разъем в заземляющий порт розетки.

Обязательно носите браслет на протяжении всей разборки устройства, чтобы предотвратить электростатический разряд на компонентах.

Выключите устройство и убедитесь, что оно физически отключено перед началом любых процедур разборки.

Удалите восемь винтов длиной 3.1 мм с помощью отвертки Т5.

Удалите более длинный винт длиной 5.1 мм с помощью отвертки Т5.

Используйте Jimmy или лопаточку, чтобы отодвинуть две резиновые ножки, которые ближе всего к петле.

Открутите два винта длиной 5.6 мм, которые находились под резиновыми ножками, используя биту отвертки Philips #0.

Резиновые ножки могут быть трудными для удаления. Не стесняйтесь прилагать больше усилий, если это необходимо.

Нажмите на ручку с вакуумом в центре задней панели и аккуратно поднимите ее.

Вам может потребоваться покачать заднюю панель во время подъема, чтобы снять ее легко.

Открутите шесть винтов длиной 3.7 мм с помощью биту отвертки Philips #0.

Будьте особенно осторожны при обращении с аккумулятором. Если аккумулятор выглядит вздутым или поврежденным, обратитесь к данному руководству.

Удалите четыре винта длиной 2.8 мм из разъемного соединения материнской платы с помощью биту отвертки Philips #0.

Вам может понадобиться отодвинуть черную ленту на правом нижнем винте разъема материнской платы. Эта лента не необходима для функционирования устройства и может быть выброшена, если это необходимо.

Удалите разъем шлейфа материнской платы, потянув за металлические концы с помощью плоскогубцев с тупыми концами.

Вам может понадобиться натянуть черную ленту, чтобы поднять разъем.

Чтобы повторно подключить шлейф материнской платы, просто нажмите концы шлейфа на разъем. Это должно требовать минимальных усилий.

Отодвиньте замок разъема аккумулятора с помощью плоскогубцев с тупыми концами. Он должен сдвинуться назад и потребует минимальных усилий.

Поднимите разъем аккумулятора вертикально с помощью плоскогубцев с тупыми концами, чтобы удалить его из разъема.

Осторожно поднимите аккумулятор из корпуса устройства.

Убедитесь, что не сгибаете аккумулятор.

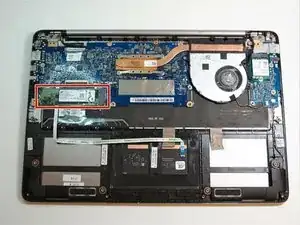

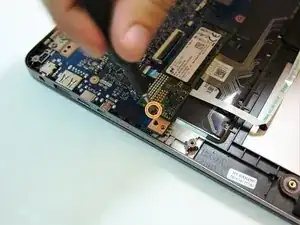

Открутите единственный винт длиной 3.7 мм, удерживающий M.2 SSD, с помощью биту отвертки Philips #0.

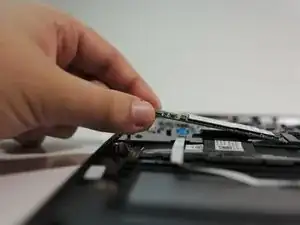

Поднимите M.2 SSD немного, создав угол 15-25 градусов между SSD и остальной частью материнской платы.

Медленно вытяните M.2 SSD. Прилагайте умеренное усилие, направленное по оси SSD.

Не пытайтесь поднять M.2 SSD выше, чем это возможно. Приложение слишком сильного давления может повредить M.2 SSD или разъем для SSD.
