Замена правого шарнира дисплея HP Mini 1000

Используйте это руководство для замены повреждённого правого шарнира дисплея.

Шаг 1

Закрыв корпус, разместите Mini 1000 крышкой вниз на ровной поверхности.

Сдвиньте оба фиксатора батареи навстречу друг другу.

Шаг 2

Поднимите батарею из Mini 1000 со стороны, ближайшей к фиксаторам.

Шаг 3

Снимите следующие два винта:

Один винт Phillips 6 мм

Один винт Phillips 4 мм

Шаг 4

Чтобы облегчить снятие клавиатуры, рекомендуется одной рукой толкнуть клавиатуру наружу через вырез (показан на третьей картинке) на задней части Mini 1000.

Пока вы толкаете через вырез одной рукой, другой захватите верхний левый край и слегка потяните клавиатуру на себя.

Когда образуется зазор, захватите клавиатуру и медленно поднимите её вверх по верхнему периметру верхнего края.

Шаг 5

Поднимите клавиатуру из верхней части корпуса, учитывая кабель, который всё ещё соединяет её с материнской платой.

Шаг 6

Используйте ноготь или плоский конец лопатки, чтобы откинуть фиксирующий язычок на ZIF‑разъёме кабеля клавиатуры.

Убедитесь, что вы поддёвываете фиксирующий язычок, а не сам разъём.

Вытащите кабель из разъёма и снимите клавиатуру.

Шаг 7

Используйте ноготь или плоский конец лопатки, чтобы откинуть фиксирующий язычок на ZIF‑разъёме ленточного кабеля SIM‑карты.

Убедитесь, что вы поддёвываете фиксирующий язычок, а не сам разъём.

Вытащите ленточный кабель SIM‑карты из разъёма и отсоедините его от верхней части корпуса жёсткого диска.

Шаг 8

Используйте ноготь или плоский конец лопатки, чтобы откинуть фиксирующий язычок на ZIF‑разъёме кабеля жёсткого диска.

Убедитесь, что вы поддёвываете фиксирующий язычок, а не сам разъём.

Шаг 9

Снимите два винта Phillips 4,5 мм, крепящие жёсткий диск к нижней части корпуса.

Шаг 10

Поднимите жёсткий диск вверх и выньте его из нижней части корпуса, стараясь не повредить кабель.

Шаг 11

С помощью острого конца лопатки подденьте и снимите четыре пластиковые заглушки винтов с нижней стороны HP Mini 1000.

Существуют три различных варианта заглушек:

Две нижние заглушки имеют малую высоту и сделаны с выемкой, чтобы предотвратить неправильную установку

Верхняя правая заглушка выше по высоте и имеет выемку.

Верхняя левая заглушка выше по высоте и не имеет выемки.

Шаг 12

Снимите четыре винта Phillips 7 мм, которые закрепляют верхнюю часть корпуса к нижней.

Шаг 13

Переверните компьютер и откройте дисплей.

Снимите два винта Phillips 4,5 мм, закрепляющие верхнюю часть корпуса к нижней.

Шаг 14

Вставьте плоский конец лопатки между верхней и нижней частями корпуса вблизи правого нижнего угла дисплея.

Аккуратно подденьте и покачивайте лопатку вверх, чтобы создать небольшой зазор между верхней и нижней частями корпуса.

Продолжайте описанное движение вдоль правого края верхней части корпуса, чтобы освободить защёлки, фиксирующие верхнюю часть к нижней.

Шаг 15

Повторите ту же процедуру, описанную в предыдущем шаге, чтобы освободить защёлки вдоль левой стороны верхней части корпуса.

Шаг 16

Схватите верхнюю часть корпуса и аккуратно приподнимите её немного вверх, освобождая от оставшихся защёлок.

Верхняя часть корпуса всё ещё подключена через ленточный кабель тачпада к материнской плате. Не снимайте её полностью пока.

Шаг 17

Положите верхнюю часть корпуса на верхнюю часть материнской платы.

Используйте ноготь или плоский конец лопатки, чтобы откинуть фиксирующий язычок на ZIF‑разъёме кабеля тачпада.

Убедитесь, что вы поддёвываете фиксирующий язычок, а не сам разъём.

Вытащите ленточный кабель тачпада из разъёма.

Снимите верхнюю часть корпуса с HP Mini 1000.

Шаг 18

Если присутствует, оторвите наклейку с верхней части платы Wi‑Fi, чтобы открыть доступ к разъёмам антенн Wi‑Fi.

Шаг 19

Подденьте разъемы антенн Wi‑Fi (всего 2) с платы Wi‑Fi.

При сборке не забудьте правильно подключить кабели антенн к соответствующим клеммам. Антенна с зелёной маркировкой подключается к клемме "MAIN", а антенна с белой маркировкой подключается к клемме "AUX".

Шаг 20

Удалите один винт Phillips 3 мм, фиксирующий плату Wi‑Fi на материнской плате.

Шаг 21

После удаления винта Phillips, фиксирующего плату Wi‑Fi на материнской плате, плата Wi‑Fi должна приподняться со своей верхней стороны, ближайшей к разъёмам антенн.

Возьмите плату Wi‑Fi и вытяните её прямо вверх из разъёма на материнской плате.

Шаг 22

Удалите два винта Phillips 2,5 мм, фиксирующих радиатор на материнской плате.

Шаг 23

Осторожно снимите радиатор с поверхности материнской платы и выведите из‑под вентилятора изогнутую секцию.

Перед повторной установкой радиатора обязательно нанесите новый слой термопасты на процессор. У нас есть руководство по термопасте, которое поможет.

Наносите новый слой термопасты только на поверхность процессора. Процессор — это крупный микропроцессор, расположенный ближе всего к вентилятору.

Шаг 24

Если имеется, аккуратно удалите большой кусок чёрной клеящейся плёнки, покрывающей плату Wi‑Fi.

Шаг 25

Используйте плоский конец пластикового лопатки, чтобы поддеть оба разъёма антенн и вынуть их из разъёмов на плате Wi‑Fi.

Шаг 26

Если имеется, удалите куски ленты, фиксирующие кабели антенн Wi‑Fi к верхней крышке.

Шаг 27

Если имеется, аккуратно удалите большой кусок чёрной клеящейся плёнки из области вокруг вентилятора.

Шаг 28

Если имеется, удалите несколько кусочков чёрной тканевой ленты, фиксирующей кабели к верхней крышке рядом с вентилятором.

Шаг 29

Используйте плоский конец пластикового лопатки, чтобы отсоединить каждый из следующих разъёмов от соответствующих гнёзд:

Кабель динамика

Кабель микрофона

Кабель вентилятора

Кабель питания

Кабель данных дисплея

Выдавливайте разъёмы из гнёзд параллельно плоскости материнской платы в сторону сборки дисплея. Не поднимайте кабели вверх при отсоединении, особенно кабель данных дисплея, так как их гнёзда могут оторваться от материнской платы.

Шаг 30

Если имеется, отогните белую тканевую ленту, выделенную красным, чтобы открыть винт дисплея.

Шаг 31

Удалите один винт Phillips 5 мм, фиксирующий правый шарнир дисплея к нижней крышке.

Шаг 32

Удалите два винта Phillips 5 мм, фиксирующих левый шарнир дисплея к нижней крышке.

Шаг 33

Поднимите дисплей из нижней крышки, следя за тем, чтобы кабели не застряли.

Шаг 34

Используйте край пластикового инструмента для вскрытия, чтобы поддеть левую сторону решётки динамика от сборки дисплея.

Будьте осторожны, не прикладывайте слишком большое давление к стеклу дисплея.

Шаг 35

Продолжайте поддевать по центру решётки динамика.

Шаг 36

Подденьте правую сторону решётки динамика от сборки дисплея.

Шаг 37

Снимите решётку динамика.

Шаг 38

Удалите два винта Phillips 4,5 мм, фиксирующих сборку динамика к дисплею.

Снимите сборку динамика.

Шаг 39

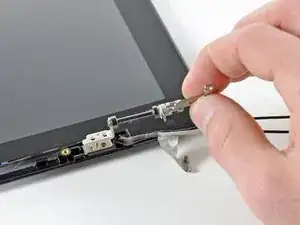

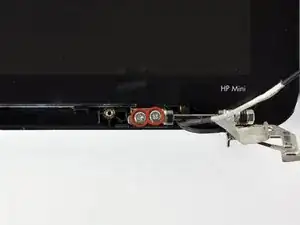

Удалите два винта Phillips 4,5 мм, фиксирующих правый шарнир дисплея к сборке дисплея.

Снимите правый шарнир дисплея.

Заключение

Для повторной сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
