Замена экрана ASUS X44H-BBR4

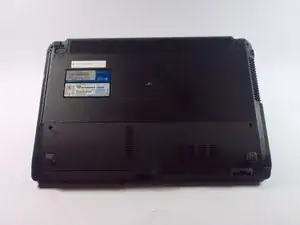

Переверните устройство.

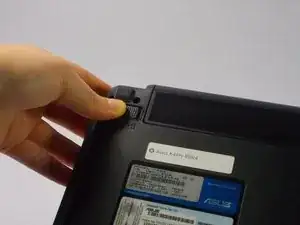

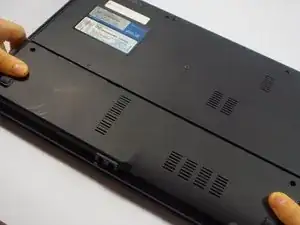

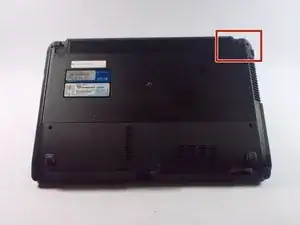

Сдвиньте правую кнопку защёлки в положение «открыто».

После разблокировки будет видно красную линию.

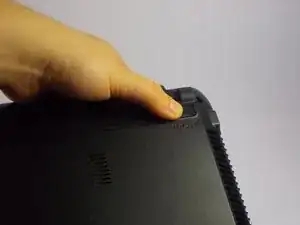

Сдвиньте левую кнопку защёлки в положение «открыто» и удерживайте.

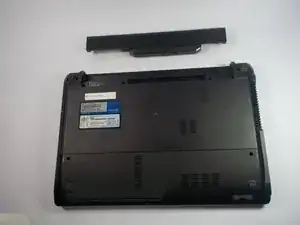

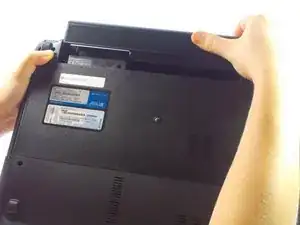

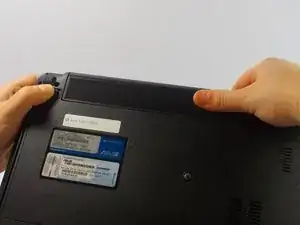

Удерживая левую кнопку защёлки в положении «открыто», нажмите на батарею посередине от себя.

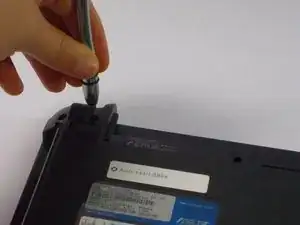

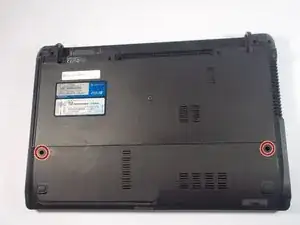

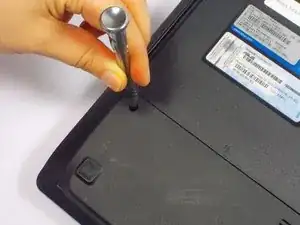

Удалите два винта с крестообразным шлицем длиной 9 мм, используя биту PH0, отмеченные красными кружками на изображении.

После удаления винтов сдвиньте заднюю панель от корпуса компьютера.

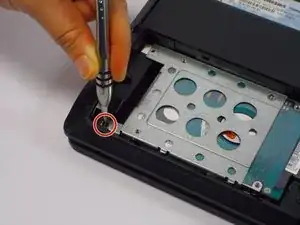

Удалите винт с крестообразным шлицем 9 мм в левом нижнем углу жёсткого диска, используя биту PH0.

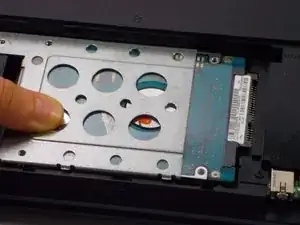

Сдвиньте жёсткий диск влево, чтобы разблокировать его из исходного положения.

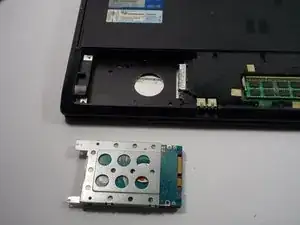

Поднимите жёсткий диск вверх и извлеките его из посадочного места.

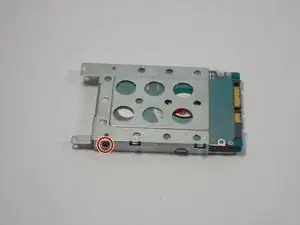

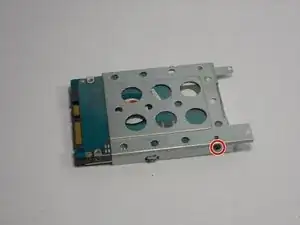

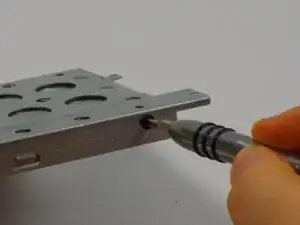

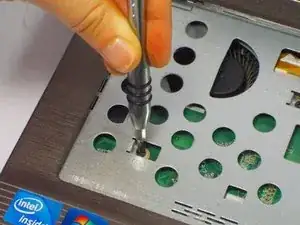

Удалите два винта с крестообразным шлицем длиной 3 мм, по одному с каждой стороны металлического корпуса, удерживающего жёсткий диск, используя биту PH0.

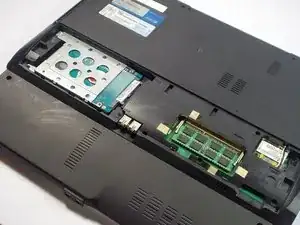

Поднимите металлическую крышку вверх — она снимется.

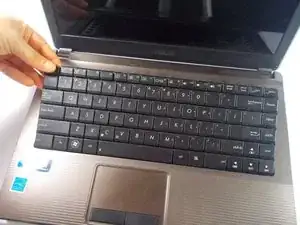

Откройте ноутбук, чтобы показать клавиатуру.

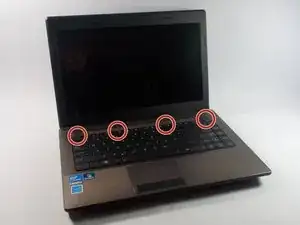

Посмотрите на верхний ряд клавиатуры — вы увидите участок с четырьмя защёлками, фиксирующими клавиатуру.

Защёлки расположены над клавишей Esc, над клавишей F5, между клавишами F10 и F11 и над клавишей Delete.

Не тяните сильно за клавиши, иначе они могут отломаться.

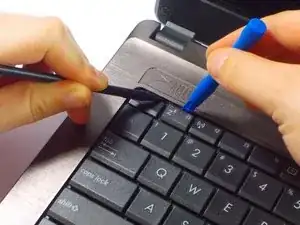

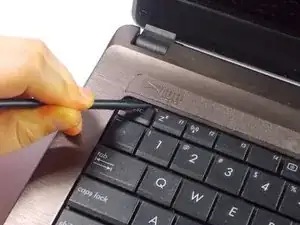

Оттолкните защёлку от клавиатуры кончиком лопатки.

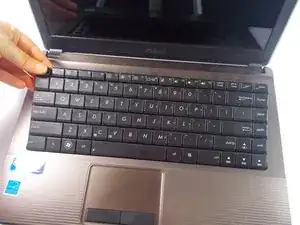

При нажатии на защёлки используйте пластиковый инструмент для открытия и поднимайте клавишу рядом с ней.

Продолжайте вдоль всей клавиатуры, пока все четыре защёлки не освободятся.

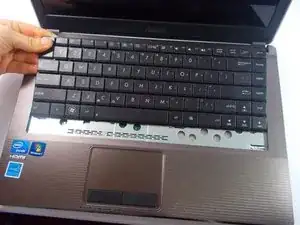

Оттолкните клавиатуру от тачпада, чтобы освободить нижнюю часть от основания.

Не тяните сильно, так как к клавиатуре подключена лента к материнской плате.

Переверните клавиатуру, чтобы увидеть её тыльную сторону и то, что под ней.

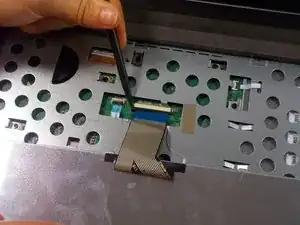

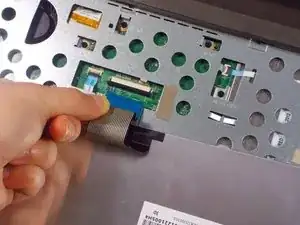

Потяните каждый конец чёрной ленточного кабеля в сторону тачпада, чтобы разблокировать разъём ленточного соединителя.

Осторожно извлеките ленточный кабель из разъёма.

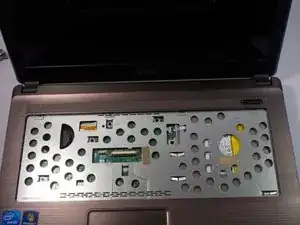

Полностью снимите клавиатуру.

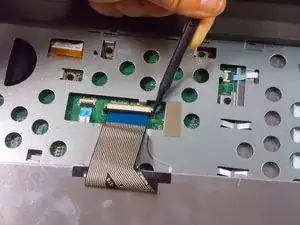

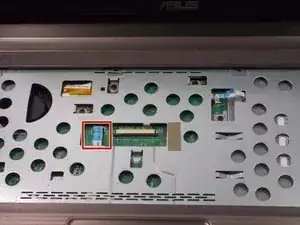

Поднимите чёрный фиксатор, удерживающий ленту.

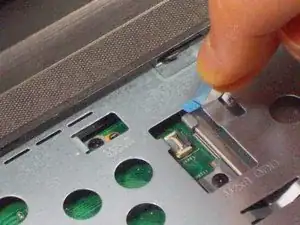

Используя синюю язычок, вытяните ленту.

Тяните аккуратно, чтобы не повредить ленту.

Поднимите чёрный фиксатор, удерживающий ленту.

Используя синюю язычок, вытяните ленту.

Тяните аккуратно, чтобы не повредить ленту.

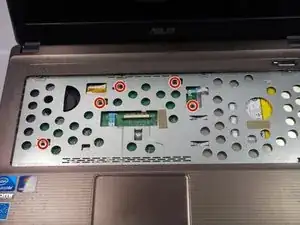

Удалите пять винтов с крестообразным шлицем длиной 9 мм, используя биту PH0.

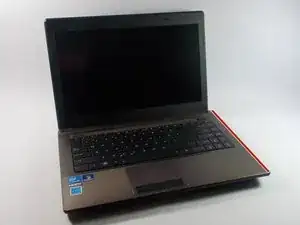

Поверните ноутбук на бок так, чтобы показанная на фотографиях красная линия была сверху.

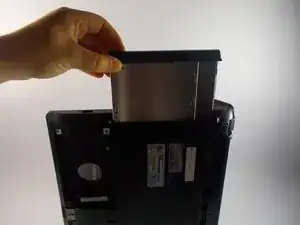

Поднимите привод и извлеките его.

Закройте ноутбук и переверните его.

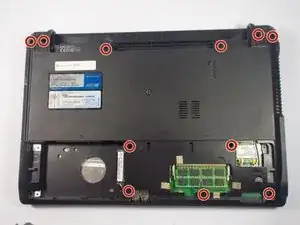

Снимите шесть винтов Phillips длиной 12,5 мм и пять оставшихся винтов длиной 9 мм, используя биту PH0.

Переверните устройство обратно и откройте ноутбук.

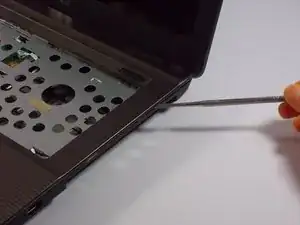

Используя нейлоновую или металлическую лопатку, осторожно подденьте панель, ведя лопатку вдоль шва.

Вы должны слышать щелчки по мере отделения передней панели от основания.

Снимите панель.

Ноутбук теперь станет тяжелее в передней части и поэтому будет склонен опрокидываться назад через экран.

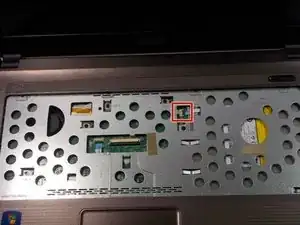

Снимите винт Phillips длиной 5 мм, используя биту PH0.

Поднимите ленту, удерживающую коричневый кабель, чтобы освободить его.

Удерживая ленту, нажмите вверх по обеим сторонам разъёма кабеля, чтобы отсоединить его.

Осторожно вытащите разъём кабеля.

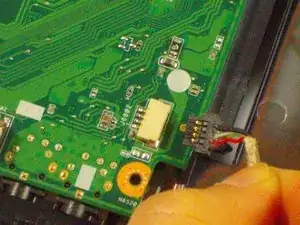

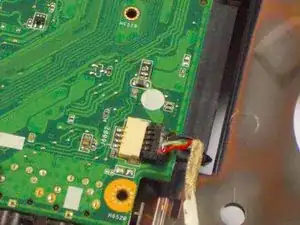

Осторожно вытяните USB-разъём, подключённый к материнской плате.

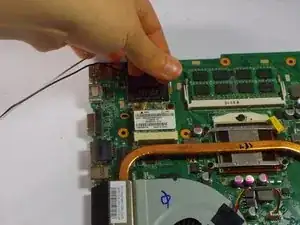

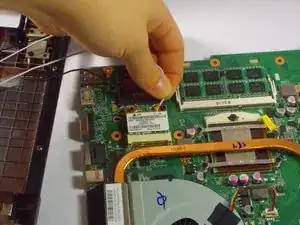

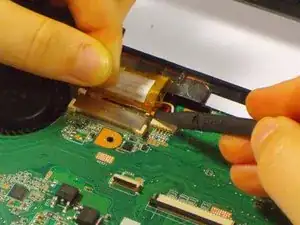

Снимите разъём красно-белого провода рядом с вентилятором.

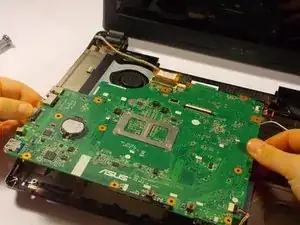

Извлеките материнскую плату.

К нижней части материнской платы всё ещё подключены два провода, поэтому снимайте осторожно.

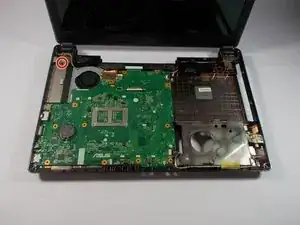

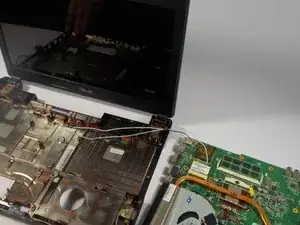

Переверните материнскую плату и положите её рядом с основанием ноутбука.

Отсоедините белый и чёрный провода.

Материнская плата полностью не отделена от основания компьютера.

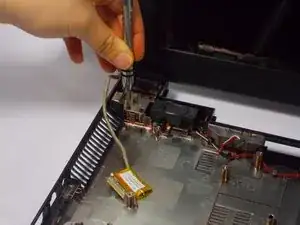

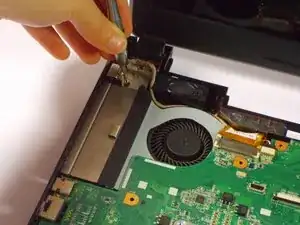

Снимите четыре винта Phillips длиной 9 мм, которые крепят экран к основанию, используя биту PH0.

Поднимите экран от основания.

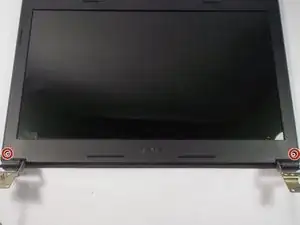

Снимите резиновые накладки с помощью нейлоновой или металлической лопатки, чтобы открыть два винта Phillips длиной 5 мм.

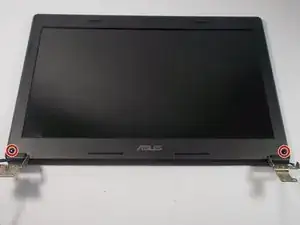

Снимите два винта Phillips длиной 5 мм, используя биту PH0.

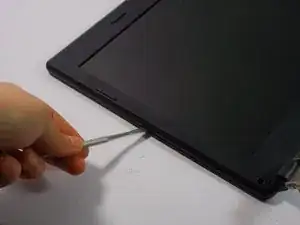

Подденьте крышку экрана, проводя нейлоновой или металлической лопаткой по швам.

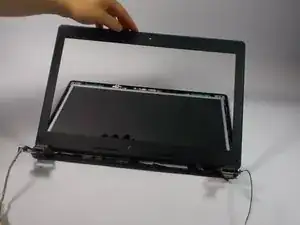

Снимите крышку.

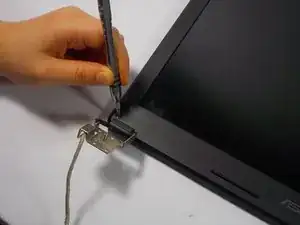

Снимите восемь винтов Phillips длиной 5 мм, удерживающих экран, используя биту PH0.

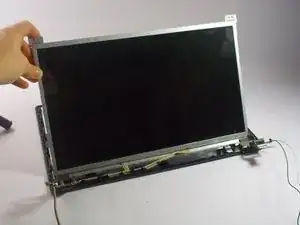

Поднимите экран.

Осторожно снимайте экран, так как к нему всё ещё подключены провода.

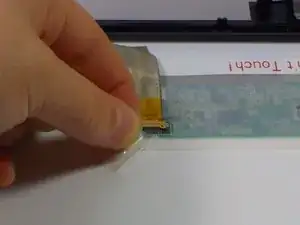

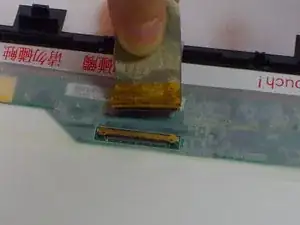

Поднимите кусочек ленты, фиксирующей шлейф к экрану.

Вытяните шлейф.

Полностью снимите экран с рамы.
