Замена вентилятора ASUS X44H-BBR4

Переверните устройство.

Сдвиньте правую фиксирующую кнопку в положение разблокировки.

После разблокировки станет видна красная линия.

Сдвиньте левую фиксирующую кнопку в положение разблокировки и удерживайте.

Удерживая левую фиксирующую кнопку в положении разблокировки, нажмите на аккумулятор от центра вдоль от себя.

Откройте ноутбук, чтобы показать клавиатуру.

Посмотрите на верхний ряд клавиатуры: вы увидите пространство с четырьмя защёлками, удерживающими клавиатуру.

Защёлки расположены над клавишей Esc, над клавишей F5, между клавишами F10 и F11 и над клавишей Delete.

Не тяните клавиши слишком сильно, иначе они могут оторваться.

Оттолкните защёлку от клавиатуры концом лопатки.

Одновременно с отталкиванием защёлок используйте пластиковый инструмент для открытия и поднимите клавишу рядом с защёлкой.

Продолжайте вдоль всей клавиатуры, пока все четыре защёлки не освободятся.

Оттолкните клавиатуру от тачпада, чтобы разблокировать нижнюю часть от корпуса.

Не тяните слишком сильно, так как к клавиатуре подключена ленточная плата.

Переверните клавиатуру, чтобы показать её обратную сторону и то, что под ней.

Потяните каждый конец чёрной ленты в направлении тачпада, чтобы разблокировать разъём ленточного кабеля.

Осторожно извлеките ленточный кабель из разъёма.

Полностью снимите клавиатуру.

Удалите два винта Филлипс 9 мм с головкой PH0, отмеченные красными кругами на изображении.

После снятия винтов сдвиньте заднюю панель от компьютера.

Снимите винт Филлипс 9 мм в нижнем левом углу отсека жёсткого диска, используя биту PH0.

Сдвиньте жёсткий диск влево, чтобы разблокировать его из стандартного положения.

Поднимите жёсткий диск вверх и выньте его из посадочного места.

Удалите два винта Филлипс 3 мм, по одному с каждой стороны металлического кожуха, удерживающего жёсткий диск, используя биту PH0.

Поднимите металлический кожух вверх — он снимется.

Поднимите чёрную фиксацию, удерживающую ленточный кабель.

Используя синюю язычок, извлеките ленточный кабель.

Тяните ленту аккуратно, чтобы не повредить её.

Поднимите чёрную фиксацию, удерживающую ленточный кабель.

Используя синюю язычок, извлеките ленточный кабель.

Тяните ленту аккуратно, чтобы не повредить её.

Удалите пять винтов Филлипс 9 мм, используя биту PH0.

Поставьте ноутбук на бок так, чтобы показанная на фото красная линия была направлена вверх.

Поднимите жёсткий диск и извлеките его.

Закройте ноутбук и переверните его.

Удалите шесть винтов Phillips длиной 12,5 мм и оставшиеся пять винтов длиной 9 мм с помощью биты PH0.

Переверните устройство обратно и откройте ноутбук.

Используя нейлоновую или металлическую лопатку, аккуратно подденьте панель, проводя лопаткой вдоль стыка.

Вы должны услышать щелчки по мере отсоединения передней панели от основания.

Снимите панель.

Ноутбук теперь станет тяжелее спереди, поэтому он может склоняться и опрокидываться на заднюю часть экрана.

Удалите винт Phillips 5 мм с помощью биты PH0.

Поднимите ленту, удерживающую светло-коричневый кабель на месте.

Держа ленту, приподнимите по обе стороны коннектора кабеля, чтобы его отсоединить.

Аккуратно вытащите коннектор кабеля.

Аккуратно извлеките USB-коннектор, прикреплённый к материнской плате.

Отсоедините разъём с красным и белым проводом рядом с вентилятором.

Выньте материнскую плату.

К нижней части материнской платы всё ещё подключены два провода — удаляйте её аккуратно.

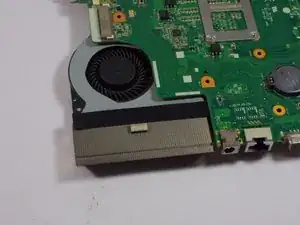

Переверните материнскую плату лицевой стороной вниз рядом с основанием ноутбука.

Отсоедините белый и чёрный провода.

Материнская плата ещё не полностью отделена от основания корпуса.

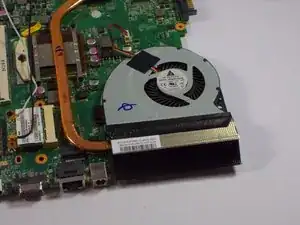

Снимите чёрный кусок ленты, расположенный по обе стороны вентилятора и отверстия вентиляции, соединяющий эти два компонента.

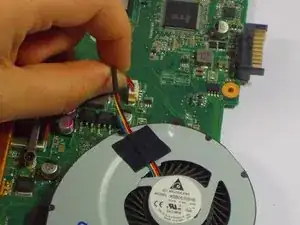

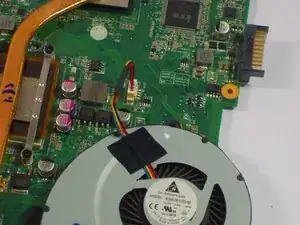

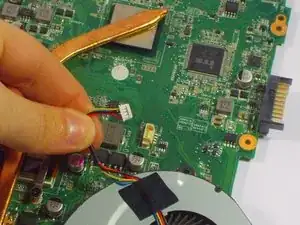

Поднимите четыре провода (красный, жёлтый, синий и чёрный), соединяющие вентилятор с материнской платой.

Снимите вентилятор, потянув его вверх.
