Замена Wi-Fi карты ASUS VivoBook S300CA-BBI5T01
В данном руководстве рассматривается замена Wi-Fi карты беспроводного настольного компьютера. Пожалуйста, следуйте приведённым ниже инструкциям, чтобы достичь данной цели.
Шаг 1

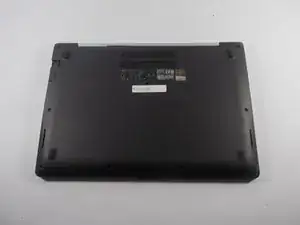

Переверните ноутбук вверх дном так, чтобы нижняя панель была направлена вверх.
Шаг 2

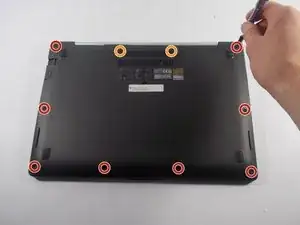

Открутите следующие 10 винтов
Восемь винтов с крестообразной головкой по 5 мм
Два винта с крестообразной головкой по 10 мм
Шаг 3

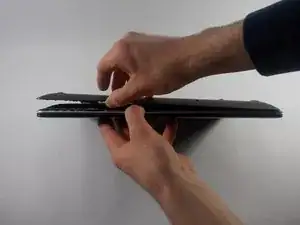

Аккуратно снимите панель с нижней части ноутбука.
Шаг 4

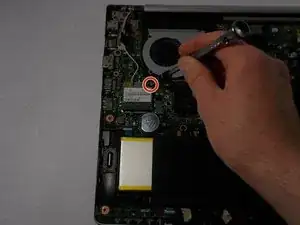

Уберите один винт с крестообразной головкой длиной 3 мм, который удерживает Wi-Fi карту на месте.
Шаг 5

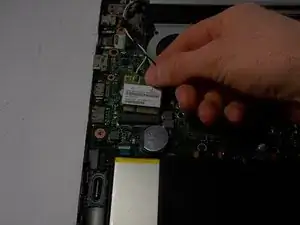

Аккуратно вытащите карту из разъёма, потянув её наружу.
Шаг 6
Уберите разъёмные провода антенны чёрного и белого цветов, аккуратно потянув их вверх.
Обратите внимание, что чёрный провод соединён с "Main", а белый — с "Aux".
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
