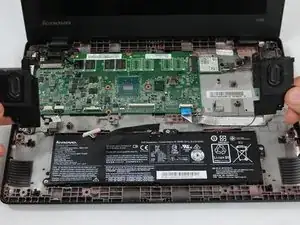

Замена динамиков Lenovo 100s Chromebook-11IBY
В этом руководстве показано, как снять динамики с Lenovo 100s Chromebook-11IBY. Это позволяет заменить или улучшить динамики вашего ноутбука.
Шаг 1

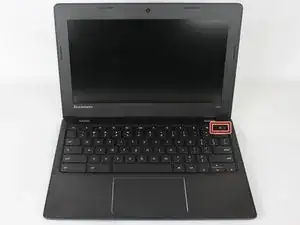

Убедитесь, что устройство выключено и отключено от сети.
Шаг 2

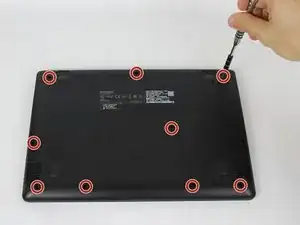

Используйте крестовую отвертку #0, чтобы выкрутить девять 6 мм винтов с большой задней крышки.
Шаг 3

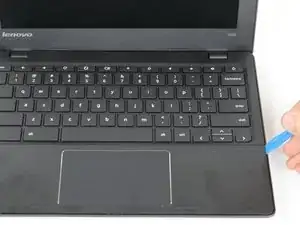

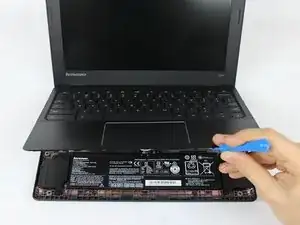

Переверните ноутбук, откройте его и с помощью пластикового инструмента для поддевания подденьте в углублённой выемке по бокам, аккуратно оттягивая и приподнимая клавиатурную панель.
Будьте внимательны: не тяните клавиатурную панель сразу — к ней подключены кабели.
Шаг 4

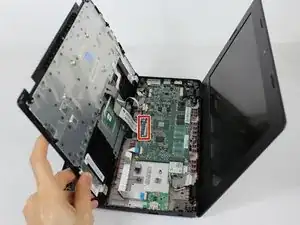

Найдите два плоских проводка в виде наклейки (для клавиатуры и тачпада).

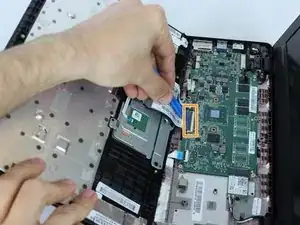

Осторожно отсоедините оранжевый отмеченный провод (клавиатура) от клавиатурной панели.

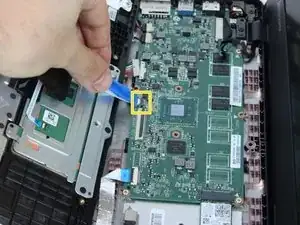

Осторожно отсоедините желтый отмеченный провод (тачпад) от клавиатурной панели.
Затем приподнимите клавиатурную панель и отложите её в сторону.
Шаг 5
Найдите кабель, подключающий левый динамик к материнской плате, и отсоедините его вручную.
Затем вручную отсоедините кабель, подключающий правый динамик.
Шаг 6

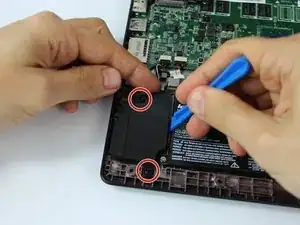

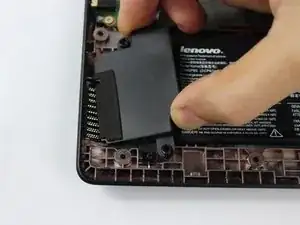

Осторожно подденьте динамик и освободите его из двух защёлок, удерживающих его на месте.
Снимите динамик.
Шаг 7
Повторите шаги 5 и 6, чтобы снять правый динамик.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
