Замена нижних динамиков Lenovo ThinkPad X1 Carbon 7-го поколения
В этом руководстве объясняется, как извлечь динамики из Lenovo ThinkPad X1 Carbon 7-го поколения — компонент компьютера, отвечающий за воспроизведение звука.
Часто повреждения компьютера в результате падений или воздействия воды приводят к тому, что динамики перестают воспроизводить чистый звук, а в некоторых случаях полностью выходят из строя. Это руководство научит Вас, как снять и заменить динамики.
Перед началом любых ремонтных работ убедитесь, что Вы выключили устройство и отключили его от источника питания.
Шаг 1
Используйте крестовую отвертку Phillips #1, чтобы ослабить пять фиксированных винтов, удерживающих заднюю крышку.
Шаг 2
Вставьте медиатор под углом 45˚ между задней крышкой и рамой рядом с задним средним винтом.
Подденьте медиатором, чтобы освободить защёлки, фиксирующие заднюю крышку к раме.
При поддевании Вы услышите несколько щелчков.
Шаг 3
Поднимите заднюю крышку вверх и снимите её с корпуса.
При поднятии Вы услышите несколько щелчков.
При сборке это хорошая точка, чтобы включить ноутбук и проверить все функции перед окончательным закрытием. Обязательно выключите ноутбук перед продолжением работы.
Шаг 4
Используйте пинцет или пальцы, чтобы отогнуть пластиковый щит, закрывающий разъём аккумулятора.
Шаг 5
Используйте плоский конец лопатки, чтобы приподнять и отсоединить кабель аккумулятора.
Шаг 6

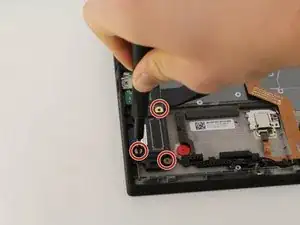

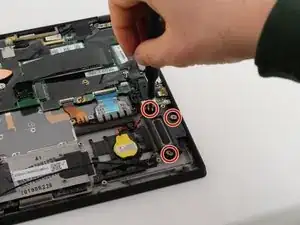

Снимите по три винта Phillips #0 длиной 8 мм с левого и правого динамиков.
Для снятия этих динамиков не требуется удалять аккумулятор.
Шаг 7

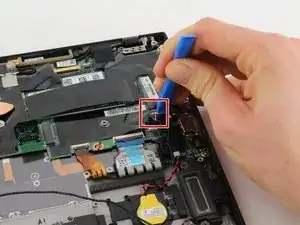

Извлеките вставной разъём из материнской платы, выдвинув его прямо из порта.
Если палец слишком велик, можно использовать монтажный инструмент.
Шаг 8

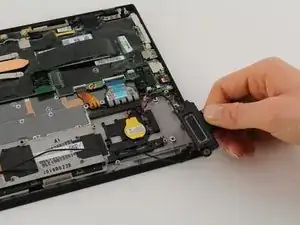

Поднимите динамики прямо вверх и выньте их из устройства.

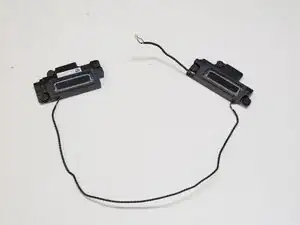

Оба динамика соединены общим проводом, поэтому их нужно снимать и устанавливать вместе.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
