Замена клавиатуры в Lenovo ThinkPad X1 Carbon 7-го поколения
В этом руководстве показано, как заменить клавиатуру в ноутбуке Lenovo ThinkPad X1 Carbon 7-го поколения. Причинами неисправности клавиатуры могут быть её отказ в работе, попавшая пыль или частицы, которые необходимо удалить для восстановления работоспособности клавиатуры, видимые повреждения клавиатуры или ослабленные клавиши. Если вы сталкиваетесь с любой из этих проблем, замена клавиатуры должна восстановить работоспособность ноутбука.
Шаг 1
Используйте отвертку Phillips #1, чтобы ослабить пять удерживаемых винтов, закрепляющих заднюю крышку.
Шаг 2
Вставьте демонтажную лопатку под углом 45˚ между задней крышкой и рамой рядом с задним средним винтом.
Подденьте лопаткой, чтобы освободить защёлки, фиксирующие заднюю крышку к раме.
При поддевании вы услышите несколько щелчков.
Шаг 3
Поднимите заднюю крышку и снимите её с корпуса.
При подъёме вы услышите несколько щелчков.
При повторной сборке это хорошее место, чтобы включить ноутбук и проверить все функции перед закрытием. Обязательно выключите ноутбук перед продолжением работы.
Шаг 4
Используйте отвертку Phillips #0, чтобы снять шесть винтов длиной 4,9 мм, крепящих аккумулятор.
Шаг 5
Поднимите аккумулятор вертикально из его гнезда и извлеките его.
Шаг 6
Снимите соединители с фиксаторами-планками, подняв маленькую планку позади порта и потянув гибкий шлейф печатной платы от порта.
Шаг 7
Снимите защёлки, потянув вертикально вверх до выхода соединения.
Если под соединение не удаётся подставить палец, используйте инструмент для вскрытия, чтобы приподнять их.
Шаг 8
Снимите защёлки, подняв защёлку вверх и освободив гибкий шлейф.
Если под защёлку не удаётся подставить палец, используйте инструмент для вскрытия, чтобы поддеть её.
Шаг 9
Снимите вставные соединители, оттянув разъём от порта.
Шаг 10
Снимите семь винтов Phillips #0 длиной 4 мм, удерживающих материнскую плату на месте
Снимите винт Phillips #0 длиной 3 мм, расположенный рядом с вентилятором.
Шаг 11
Поднимите материнскую плату вместе с вентилятором прямо вверх и извлеките её из устройства.
Шаг 12

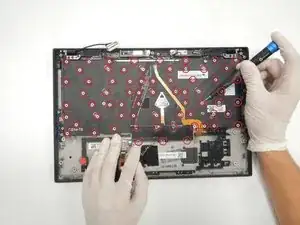

Используя отвертку Phillips #00, выньте шестьдесят шесть винтов 0,5 мм из клавиатуры.
Шаг 13
Поднимите клавиатуру вертикально вверх и извлеките её из компьютера.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
