Замена тачпада Lenovo ThinkPad X1 Carbon 9-го поколения

Это руководство по замене сборки тачпада в вашем Thinkpad X1 Carbon Gen 9.

Примечание: Я уже делал этот ремонт один раз, поэтому наклейка, которую необходимо снять, выглядит поврежденной на фотографиях. В вашем устройстве, если оно не было отремонтировано ранее, будет целая наклейка. Наклейку довольно сложно снять. Будьте осторожны.

Шаг 1

Полностью выключите ваше устройство перед его открытием.

Переверните устройство и найдите пять (5) винтов на нижнем корпусе.

У unscrew these five (5) screws. ПРИМЕЧАНИЕ: Это фиксированные винты, которые не выйдут. Используя лопатку или аналогичный инструмент, аккуратно снимите нижнюю крышку.

Шаг 2

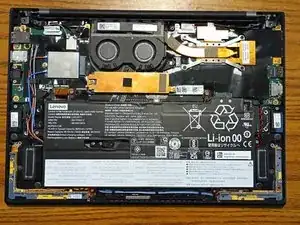

Снимите батарею, найдя шесть (6) винтов, обведенных красным.

ПРИМЕЧАНИЕ: Нет кабелей, соединяющих батарею с материнской платой. Батарея установлена в своем гнезде и удерживается на месте благодаря силе тяжести и винтам.

После удаления шести (6) винтов аккуратно поднимите батарею из корпуса и отложите в сторону.

Шаг 3

Удалите видимый винт, обведенный на фото.

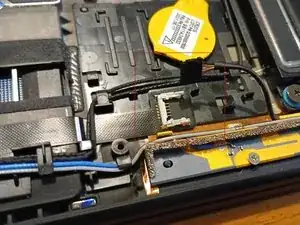

Чтобы найти и удалить следующий винт, аккуратно поднимите черную ленту, закрывающую шлейф данных тачпада, обведенный красным.

После того как лента будет поднята, открутите винт, показанный на втором фото, обведенный красным.

Поднимите черную пластиковую защелку на шлейфе данных тачпада с помощью лопатки.

Шаг 4

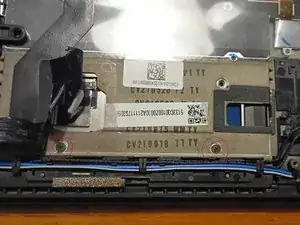

Далее найдите шлейф данных справа от тачпада. Удалите шлейф из его гнезда, аккуратно потянув его вверх и наружу из разъема.

Шаг 5

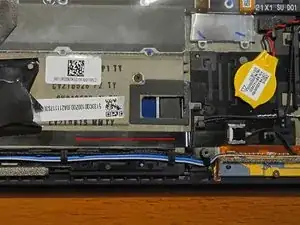

Протяните теперь свободный шлейф данных под двумя антенной кабелями к левую сторону тачпада.

ПРИМЕЧАНИЕ: Шлейф данных имеет клейкий состав, удерживающий его на корпусе. Будьте очень осторожны, чтобы не сложить или не согнуть кабель при его снятии.

Шаг 6

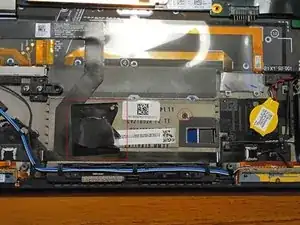

Под шлейфом данных вы найдете два оставшихся винта. Удалите их, чтобы освободить сборку тачпада от корпуса.

Теперь вы

Перевод руководства с ifixit.com
