Замена материнской платы Lenovo ThinkPad X1 Carbon 7-го поколения
В этом руководстве объясняется, как заменить материнскую плату в Lenovo ThinkPad X1 Carbon 7-го поколения.
При повреждённой материнской плате компьютер, вероятно, не будет отображать изображение и останется с пустым экраном после включения. Для получения дополнительной информации смотрите нашу страницу по устранению неполадок. Материнская плата необходима для связи между компонентами компьютера, позволяя устройству работать.
Перед началом любой замены убедитесь, что вы выключили устройство и отключили его от питания.
Шаг 1

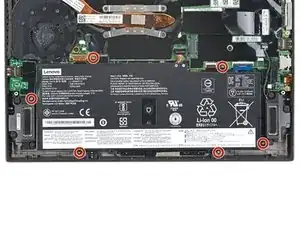

Используйте крестовую отвёртку Phillips #1, чтобы ослабить пять контрольных винтов, удерживающих заднюю крышку.
Шаг 2
Вставьте пластиковую лопатку под углом 45˚ между задней крышкой и рамой рядом с задним средним винтом.
Подденьте лопаткой, чтобы освободить защёлки, фиксирующие заднюю крышку к раме.
При поддевании вы услышите несколько щелчков.
Шаг 3
Поднимите заднюю крышку и снимите её с корпуса.
При подъёме вы услышите несколько щелчков.
При сборке это хорошее место, чтобы включить ноутбук и проверить все функции перед окончательным закрытием. Обязательно выключите ноутбук перед продолжением работы.
Шаг 4
Используйте крестовую отвёртку Phillips #0, чтобы удалить шесть винтов длиной 4,9 мм, фиксирующих аккумулятор.
Шаг 5

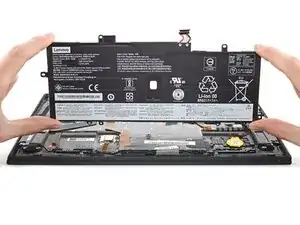

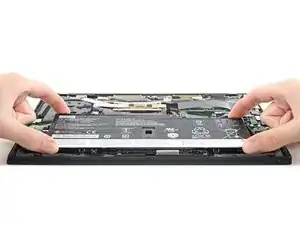

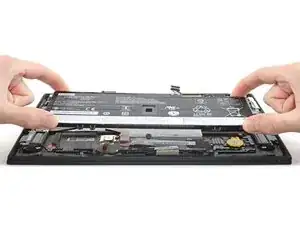

Поднимите аккумулятор прямо из гнезда и извлеките его.
Шаг 6

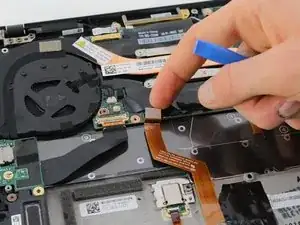

Снимите разъёмы с фиксирующей планкой, подняв маленькую планку за портом и вытянув шлейф платы от разъёма.
Шаг 7

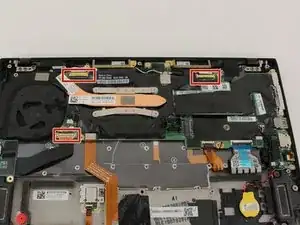

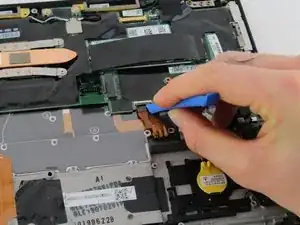

Снимите защёлки, подняв их вертикально вверх, пока соединение не выйдет.

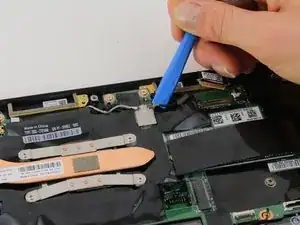

Если пальцу не удаётся попасть под соединение, используйте инструмент для вскрытия, чтобы поддеть их.

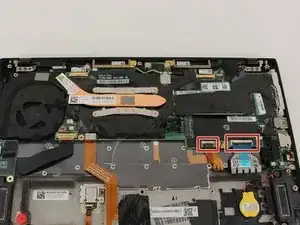

Шаг 8

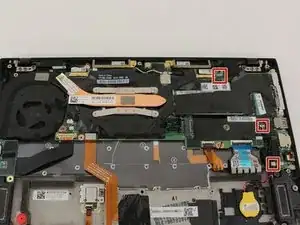

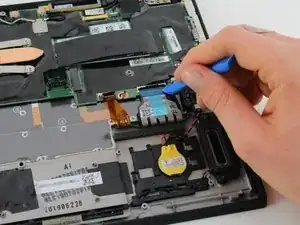

Снимите защёлки, подняв защёлку вверх, чтобы освободить шлейф платы.
Если пальцу не хватает места, используйте инструмент для вскрытия, чтобы поддеть защёлку.
Шаг 9
Снимите вставные разъёмы, потянув соединитель от порта.
Шаг 10

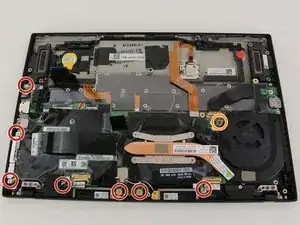

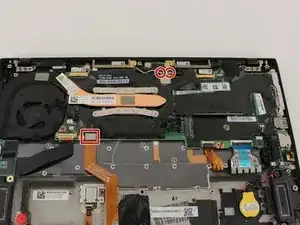

Удалите семь винтов Phillips #0 длиной 4 мм, удерживающих материнскую плату на месте.
Удалите винт Phillips #0 длиной 3 мм, расположенный рядом с вентилятором.
Шаг 11

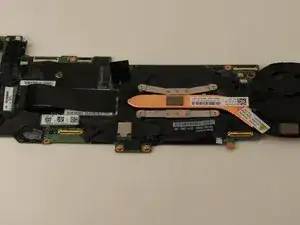

Поднимите материнскую плату вместе с вентилятором прямо вверх и выньте её из устройства.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
