Замена трекпада Lenovo ThinkPad X1 Carbon 7th Gen
Это руководство покажет, как удалить трекпад — компонент, используемый для перемещения курсора, — в компьютере Lenovo ThinkPad X1 Carbon 7-го поколения.
По мере старения компьютера трекпад часто начинает ухудшать работу, см. нашу страницу по устранению неполадок, что делает базовые функции компьютера значительно сложнее. Это руководство обучит вас, как удалить и установить новый трекпад в ваш компьютер.
Перед началом любых ремонтных работ убедитесь, что компьютер отключён от сети и полностью выключен.
Шаг 1
Используйте крестовую отвертку Phillips #1, чтобы отвинтить пять фиксированных винтов, удерживающих заднюю крышку.
Шаг 2
Вставьте монтажную лопатку под углом 45˚ между задней крышкой и рамой рядом с задним центральным винтом.
Подденьте лопаткой, чтобы освободить защёлки, фиксирующие заднюю крышку к раме.
При поддевании вы услышите несколько щелчков.
Шаг 3
Поднимите заднюю крышку вверх и снимите её с корпуса.
При подъёме вы услышите несколько щелчков.
При сборке это подходящий момент включить ноутбук и проверить все функции перед окончательным закрытием. Обязательно выключите ноутбук снова перед продолжением работы.
Шаг 4
Используйте крестовую отвертку Phillips #0, чтобы удалить шесть винтов длиной 4.9 мм, фиксирующих аккумулятор.
Шаг 5
Вынимите аккумулятор, подняв его прямо из гнезда.
Шаг 6

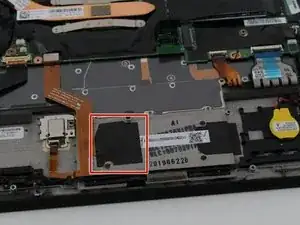

Оттяните чёрную клейкую ленту, прикрывающую ленточный кабель, соединяющий трекпад и сканер отпечатка пальца с материнской платой.

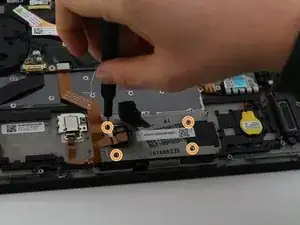

Удалите четыре винта длиной 2 мм, фиксирующие трекпад, с помощью крестовой отвертки Phillips #000.
Шаг 7

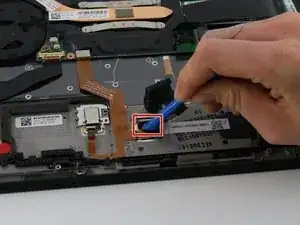

Используйте монтажный инструмент, чтобы поднять защёлку ленточного разъёма и вынуть ленточный кабель, после чего трекпад можно будет извлечь.
Шаг 8
Переверните ноутбук и откройте его.

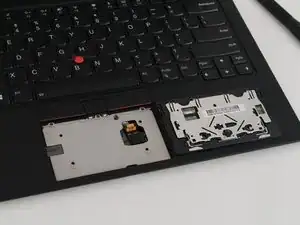

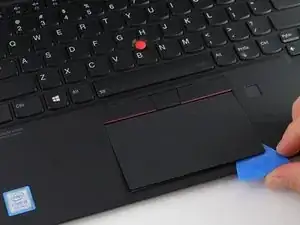

С помощью монтажной лопатки аккуратно извлеките трекпад.
Заключение
Для повторной сборки устройства следуйте инструкциям в обратном порядке.
